FHT3860 DC/DC 스텝다운 벅 파워 모듈 (2.3V-5.5V 입력, 0.5V-3.3V 출력)

기능

6한 연속 출력 전류

입력 전압 범위:2. 3V-5. 5V

출력 전압:0. 5V-3. 3V

스위칭 주파수:3MHz

라이트 듀티 PFM 모드

파워 굿 인디케이터 (PG)

내부 고정 소프트 시작 시간입니다

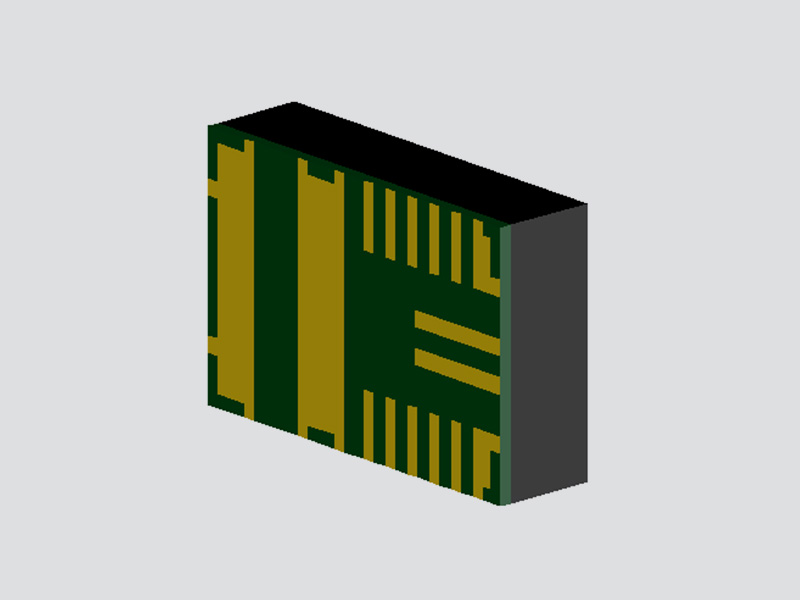

소형 사이즈 LG한 패키지:(4mm x 6mm x 1.6mm)

응용 프로그램

광학 모 듈

정보통신 및 네트워크 시스템 (Telecommunications and Network 시스템s)

산업 장비

임베디드 파워 서플라이 (Embedded power supplies)

설명

FHT3860은 완벽한 기능을 제공하는 고주파, 고효율 DC/DC 스텝다운 컨버터입니다 전원 공급 솔루션, 설계를 단순화하고 2.3~5.5V를 달성하기 위해 외부 저항기가 거의 필요 없습니다 입력 전압, 6A 정격 출력 전류, 조정 가능한 출력 전압, 및 우수한 부하 및 선형성 규정.FHT3860은 과전류 보호 (OCP), 입력 저전압 록아웃 보호 (UVLO), 열 보호 등 다양한 보호 기능을 갖췄다.

전형적인 응용 프로그램

핀 구성

최고 보기

전기적 특성

현재 입력

참고 1:"Limit Values"에 나열된 값 이상의 강세섹션을 사용하면 장치가 영구적으로 손상될 수 있습니다.절대 최대 등급에 장시간 노출되면 장치의 신뢰성과 사용 수명에 영향을 미칠 수 있습니다.

참고 2:FHT3860의 접합 온도로 인해 최대 연속 출력 전류가 저하될 수 있습니다.

참고 3:FHT3860의 성능 사양은 풀-40°C~125°C 내부 작동 안정성 범위를 넘어 보장된다.최대 내부 온도는 보드 레이아웃, 패키지의 정격 열 저항 및 기타 환경 요인과 함께 특정 작동 조건에 의해 결정된다는 점에 유의하십시오.

 Test 조건은 VIN = 3.3V , VOUT  = 1.8V, 외부 CIN = 2x10 μ F , COUT  = 3x22 μ F , TA 즉, 25.C 특별한 언급이 없는 한.

Test 조건은 VIN = 3.3V , VOUT  = 1.8V, 외부 CIN = 2x10 μ F , COUT  = 3x22 μ F , TA 즉, 25.별도의 언급이 없는 한 C.CH1:Vo, CH2:SW, CH4:Io

IN OUT  INOUT  시험 조건은 V = 3.3V, V = 1.8V, 외부 C = 2x10 μ F, C = 3x22 μ F, TA = 25.C, 별도의 지적 했다.

테스트 조건은 VIN = 3.3V , VOUT  = 1.8V, 외부 CIN = 2x10 μ F , COUT  = 3x22 μ F , TA 즉, 25.C 특별한 언급이 없는 한.

작업

FHT3860은 스위칭 주파수가 3MHz인 동기식 스텝다운 DC-DC 전압 컨버터이다.FHT3860은 2.3V~5.5V 입력 전압 범위에서 3A의 연속 출력 전류를 달성한다.

컨트롤 사용 (EN)

FHT3860은 EN pin을 설정하여 활성화 또는 비활성화할 수 있습니다;EN이 높으면 모듈이 활성화됩니다.EN이 낮으면 모듈이 비활성화됩니다.이 모드에서, 출력 전류 가 3 μ 미만 A와 출력은 저항을 통해 땅 로드 연결 되어 있다.가는 핀이 열어 놓았을 때, 출력은 연결을 통해 땅 내부 2 M Ω 저항기.

소프트스타트 (SS)

소프트 스타트 기능은의 램프를 제어합니다 유입전류를 억제하는 시동 중 3ms 이내의 출력 전압.

전압 록아웃시 입력 (UVLO) 보호

FHT3860은 입력 전압이 2.0V 이하로 떨어지면 셧다운 모드에서 UVLO를 유지한다.UVLO 조건 중에 활성화된 경우 모듈은 입력 전압이 설정된 임계값을 넘을 때까지 종료 모드로 유지됩니다.입력이 1.8V 이하로 떨어지면 200mV 히스테리시스로 모듈이 종료된다.

작동 모드

FHT3860은 상시 온타임 제어를 사용하며, 중부하 전류에서는 스위칭 주파수가 3MHz로 거의 일정하다.

경부하 전류에서는 FHT3860이 자동으로 PFM 모드로 들어가 경부하에서 높은 효율을 유지한다.

부하 전류가 변화함에 따라 FHT3860은 PFM과 PWM 모드 사이를 전환하여 성능을 최적화합니다.입력 전압이 출력 전압에 너무 가까운 경우 FHT3860은 하이사이드 스위치가 항상 켜져 낮은 인풋 대 출력 전압 차동을 제공하는 100% 듀티 사이클 모드로 진입합니다.

과온도 보호 (OTP)

FHT3860의 접합 온도가 임계값 150 °C를 초과하면 열 셧다운 보호가 활성화됩니다.이 보호는 비래칭입니다.접합 온도가 약 130 °C까지 떨어지면 소프트 스타트를 통해 모듈이 작동을 재개합니다.

과전류 보호 (OCP)

FHT3860은 과전류 보호로 과전류 상태에서의 손상을 방지합니다.과전류 보호는 밸리 전류가 9A에 도달하면 트리거됩니다.에 도달하는 16 연속 주기 후에 밸리 전류 제한, 출력을 사용할 수 없게 됩니다.1.5ms의 비활성화 후 모듈이 재부팅되고 새 소프트 시작 주기가 시작됩니다.

Power GOOD 출력 표시 (PGOOD)

PGOOD 핀은 개방 배수 출력입니다.FB 전압이 공칭 내부 기준 전압의 92% 이하일 때, PG 핀은 낮게 구동될 것입니다;FB 전압이 공칭 내부 기준 전압의 96%보다 크면 PG 핀이 복원됩니다.

출력 전압 설정

FHT3860의 출력 전압은 식 (1)과 같이 외부 피드백 저항기 분할기에 의해 설정되며 전압 조절기 회로는 그림 1과 같다.

출력 전압 설정을 위한 전압 분할기 저항기 그림 1

패키지 설명

납땜 및 보관 주의 사항

권장 리플로우 납땜 프로파일입니다

주의:

1. 모듈의 크기가 크기 때문에 떨어지지 않도록 리플로우 납땜용 모듈을 보드 아래에 두지 마십시오.

2. 대량 제품 및 원래 포장을 꺼낸 제품의 경우 건조기 (내부의 상대습도 10% 이하)에 보관해야 합니다.아직 원래 포장에 있는 제품의 경우에도 가능하면 건조기에 보관해야 합니다.

3. 보드에 장착하기 전에 굽기 조건을 엄격하게 따라 샘플을 건조해야 합니다:125°C에서 48시간 이상 굽고, 리플로우 납땜 온도를 245°C 이내로 제어해야 합니다.
