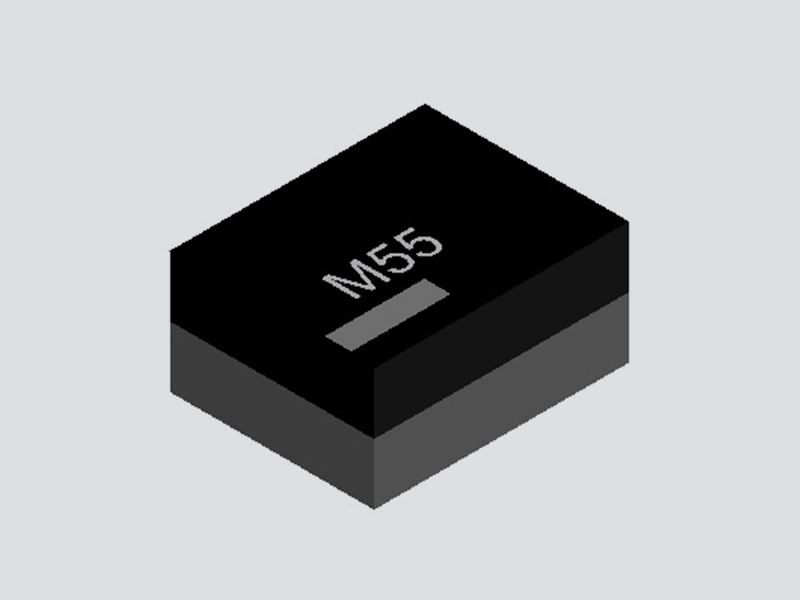

통합 Dc/Dc 벅 Step-Down 전력 모 듈 | 2.3v-5.5v 입력, 출력 0.8v-3.3v| 2.3v-5.5v Input, 0.8v-3.3v Output

DC-DC 전원 모듈

Integrated Magnetic Power 모듈

벅 (Step-Down)-저전압

벅 (스텝 다운)-중간 전압

부양 (지원)
SiP (Magnetically Integrated Power Module, 자기통합 전원 모듈)

Buck (스텝다운)-여러 출력을 낸다

벅 (Step-Down)

부양 (지원)

맞춤형 DC-DC 변환기 DC-DC 변환기를 탐색합니다

인 코 더 제품

Rotary Encoder 살펴보기

관련 제품

기능

페라이트 세라믹 기판에 파워 인덕터를 집적해 초소형 면적 (5mm²), EMI 잡음이 낮습니다

단일 패키지 금형에 커패시터를 통합해 표면 탑재를 위한 높은 신뢰성을 제공합니다

동기 정류 기술은 높은 효율성을 달성합니다

자동 PFM/PWM 모드 전환 기능

낮은 리플 전압 PFM 모드는 경부하 조건에서 사용됩니다

전체 부하 전류 범위에서 2%의 전압 정확도를 달성합니다.넓은 입력 전압:2. 3V~5. 5V

최대 부하 전류:600엄마(출력 전압에 의존)

고정 출력 전압:0.8V~3.3V(F한ctory Set)

내부 소프트 스타트 및 과전류 보호

설명

UDM2520I 시리즈는 공간 제약이 있거나 소음에 민감한 애플리케이션에 적합한 저전력 벅 DC-DC 컨버터입니다.이 장치는 페라이트 기판 위에 인덕터를 내장하여 방사되는 EMI 잡음 및 실시 잡음을 감소시키는 것이 특징이다.또한 플라스틱 원피스 봉지를 사용해 장착 신뢰성을 높였다.

입출력 커패시터를 추가하여 LDO 레귤레이터의 대안으로 사용할 수 있습니다.소음이 적고 사용이 편리하여 안정적인 전원 품질을 보장합니다.

이 디바이스는 부하 전류에 따라 PFM 모드와 PWM 모드 간을 원활하게 전환할 수 있습니다.경부하 조건에서는 배터리 수명을 연장하기 위해 자동으로 PFM 모드로 전환됩니다;부하가 무거운 상태에서는 자동으로 PWM 모드로 전환되어 저리플 및 고효율을 보장합니다.이 디바이스는 PFM 모드에서도 뛰어난 출력 전압 정확도를 제공합니다.전체 부하 전류 범위 (0~600엄마)에 걸쳐 2%의 출력 전압 정확도를 유지한다.

일반적인 응용 회로 (Applic한tion Circuit)

핀 구성

기호	차원 (mm)
L	2. 5 ± 0.
W	2. 0 ± 0.
T	1.35MAX
a	0. 85 ± 0. 1
b	0. ± 0. 1
c	0. 15 ± 0. 15

핀 기능

핀	기호	I/O	설명
1	빈	입력	이 빈 핀은 UDM2520I의 내부 조절기에 전류를 공급합니다.
2	EN	입력	이것은 장치의 on/off 제어 핀입니다. 이 핀을 GND에 연결하면 장치가 off 모드로 유지됩니다.이 핀을 빈으로 당기면 soft 가 가능합니다 의 start 함수 합니다. 핀이 떠 있게 두면 안 됩니다.핀을 열어 두면 100mA 출력에서 장치가 꺼질 수 있습니다. EN = H:장치 ON, EN = L:장치 OFF.
3	Vout	출력	조절 된 출력 핀.이 핀과 GND 사이에 출력 로드를 연결합니다.
4	GND	-	접지핀 (GND)

전기적 특성

절대 최대 등급 Absolute Maximum Ratings

매개 변수	기호	범위	단위
입력 전압	빈, EN	6. 3	V
Operating 주위온도	Ta	40을 + 85	℃
Operating Case 온도	경련이	-40에서 +125까지 나온다	℃
스토리지 온도	TSTO	40을 + 85	℃

전기적 특성 (Ta = 25 ℃)

매개 변수	기호	조건		민다.	Typ다.	맥스.	단위
입력 전압	Vin			2.3	3. 6	5.5	V
UVLO 전압	UVLO			1. 0	1. 4	1. 8	V
Input 누설 전류	Iin-off	빈 = 3.6V, EN = 0V	UDM2520I0V8K06A UDM2520I1V0K06A UDM2520I1V2K06A		0	2	μ 한

			UDM2520I1V6K06A
			UDM2520I1V8K06A
			UDM2520I2V5K05A
		빈 = 5V, EN = 0V	UDM2520I3V3K03A
출력 전압 Accuracy	Vout			1	2	%
출력 전압 범위 Output Voltage Range	Vout	Vin-Vout> 만점이	UDM2520I0V8K06A	0.784	0.800	0.816	V
			UDM2520I1V0K06A	0.980	000	1.020
			UDM2520I1V2K06A	1.176	1.200	1.224
			UDM2520I1V6K06A	1.568	1.600	1.632
			UDM2520I1V8K06A	1.764	1.800	1.836
			UDM2520I2V5K05A	2.450	2. 500	2.550
		Vin-Vout> 0. 5V	UDM2520I3V3K03A	3.234	3.300	3.366
Load 전류 범위 개요	Iout	UDM2520I0V8K06A	0		600	mA
		UDM2520I1V0K06A
		UDM2520I1V2K06A
		UDM2520I1V6K06A
		UDM2520I1V8K06A
		UDM2520I2V5K05A	0		500
		UDM2520I3V3K03A	0		300
파급 전압	Vrpl	빈 = 3.6V, Iout = 300mA, BW = 20MHz	UDM2520I0V8K06A		15		mV
			UDM2520I1V0K06A
			UDM2520I1V2K06A
			UDM2520I1V6K06A
			UDM2520I1V8K06A
			UDM2520I2V5K05A
		빈 = 5V, Iout = 300mA, BW = 20MHz	UDM2520I3V3K03A
효율성	논	빈 = 3.6V, Iout = 150mA	UDM2520I0V8K06A		76		%
			UDM2520I1V0K06A		78
			UDM2520I1V2K06A		80
			UDM2520I1V6K06A		83
			UDM2520I1V8K06A		85
			UDM2520I2V5K05A		88
		빈 = 5V, Iout = 150mA	UDM2520I3V3K03A		88
EN 제어 전압	VENH	활성:에	1. 4		Vin	V

	VENL	꺼 짐:비 활성화	0		0. 25	V
전환 빈도 (빈도) SW	Fosc		2.5	3. 0	3. 5	MHz
과전류 보호	OCP	UDM2520I0V8K06A	600	900	1200	mA
		UDM2520I1V0K06A
		UDM2520I1V2K06A
		UDM2520I1V6K06A
		UDM2520I1V8K06A
		UDM2520I2V5K05A	500	900	1200
		UDM2520I3V3K03A	300	700	1200
부드러운 시작 시간	1톤			1		ms.

1.외부 콘덴서 (Cin :4. 7 μ F, Cout :10 μ F) 근처에 놓 여야 장치를 올바르게 작동 합니다.

2.상기 특성을 제8 항에서 설명한 시험회로를 이용하여 시험하였다.

자세 한 설명

PFM/PWM 모드

부하 전류가 경부하 범위로 떨어지면 point-of-load (POL) 전원 공급 장치가 자동으로 PFM 모드로 들어갑니다.PFM 모드에서 디바이스는 가벼운 부하에서 높은 효율을 유지하기 위해 산발적인 스위칭 펄스로 불연속 전류 모드로 작동합니다.

이 디바이스는 PFM 작동에서 일정한 온타임 제어를 사용하여 다른 PFM 아키텍처에 비해 낮은 리플 전압과 정밀한 출력 전압을 생성합니다.이 아키텍처로 인해 DC 출력 전압은 공칭 전압의 ±2% 이내에서 유지될 수 있다.출력 커패시턴스를 높임으로써 PFM 모드에서의 출력 전압 리플을 더욱 줄일 수 있습니다.

PFM 모드와 PWM 모드 사이의 전환이 원활하며 두 모드 사이의 스위칭 전류 값은 Vin과 Vout과 같은 요소에 따라 달라집니다.그러나 임계값 범위는 일반적으로 (100~200) mA입니다.

UVLO (Undervoltage 잠금)

EN 핀이 높게 고정되어 있더라도 입력 전압 (Vin)이 UVLO 전압 (1.4V 일반)에 도달하거나 초과해야 디바이스가 시동됩니다.UVLO 기능은 낮은 Vin 수준에서 정의되지 않은 작업을 방지합니다.

부 드러 운 시작

이 장치는 시동 중 유입 전류를 제한하는 내부 소프트 스타트 기능을 갖추고 있습니다.소프트 스타트 시스템은 최소 펄스 폭에서 정상 작동까지의 스위칭 시간을 점차 증가시킵니다.이러한 특징 때문에 시동시 출력 전압이 0에서 정격 전압으로 점차 상승한다.명목상의 소프트 시작 시간은 1ms이다.

EN 핀이 높은 로직 레벨로 설정되면 장치는 작동을 시작하고 소프트 스타트 시퀀스로 시작합니다.정상 작동을 위해서는 EN 핀이 로직 고수준에 연결되어야 하며 떠있는 상태로 두면 안 됩니다.핀이 열려 있는 경우 장치는 경부하 조건에서는 작동할 수 있지만 중부하 조건에서는 제대로 작동하지 않습니다.

EN 핀을 로직 낮은 레벨로 당기면 장치가 강제로 종료됩니다.

100% 듀티 사이클 작동

이 디바이스는 하이사이드 스위치가 항상 켜져 있는 100% 듀티 사이클 모드에서 작동할 수 있어 더 낮은 인풋-출력 전압 차이를 제공한다.

때 빈 그리고 Vout 가까워지고 듀티 사이클이 100%에 가까워지면 스위칭 펄스가 공칭 스위칭 사이클을 건너뛰어 다른 조건에 비해 출력 전압 리플이 높아질 수 있습니다.단, 이는 단말기의 결함을 나타내는 것은 아닙니다.

과전류 보호 (OCP)

출력 전류가 OCP 임계값에 도달하면 디바이스는 스위칭 듀티 사이클을 줄여 출력 전압을 낮춥니다.깨끗이 제거 되 OCP 행사는으면 주사선 시간 내에 (20 μ s 전형적인), 출력 전압이 명목 값에 자동으로 복구 할 것이다.OCP 이벤트가 블랭킹 시간 이후에도 지속되면 장치가 종료됩니다.종료 후에는 Vin 또는 EN 전압을 토글하여 장치를 다시 시작할 수 있습니다.

테스트 회로

PCB 패드 권장 사항

기호	차원 (mm)
a	0. 85
b	0.
c	0.5

마크 정보

권장 Soldering Process

권장 리플로우 납땜 프로파일입니다

참고:대량 및 개봉 된 원래 포장 제품의 경우 건조 캐비닛에 보관하십시오 (건조 캐비닛의 상대 습도는 10% 이하로 유지해야합니다).개봉하지 않은 원래 포장 제품의 경우 가능하면 건조한 캐비닛에 보관하십시오.

포장 정보

릴 및 테이프 주 치수

릴

지름

어 릴 너비

W1 (mm)

이 표시 (mm)

B0 (mm)

K0 (mm)

P0 (mm)

P1 (mm)

(mm)

Pin1

사분면

MOQ

8. 8

울린

2. 80

1.35

4. 0

8. 0

T/R, 3000pcs/R

주문 정보

모델	출력 전압	장치별 특징 Device Specific Features	MOQ
UDM2520I0V8K06A	0.8V	표준 유형	T/R, 3000pcs/R
UDM2520I1V0K06A	1.0V	표준 유형	T/R, 3000pcs/R
UDM2520I1V2K06A	1.2V	표준 유형	T/R, 3000pcs/R
UDM2520I1V6K06A	1.6V	표준 유형	T/R, 3000pcs/R
UDM2520I1V8K06A	1.8V	표준 유형	T/R, 3000pcs/R
UDM2520I2V5K05A	습니다	표준 유형	T/R, 3000pcs/R
UDM2520I3V3K03A	3.3V	표준 유형	T/R, 3000pcs/R

출력 전압은 1.0V에서 3.3V까지 설정할 수 있습니다.자세한 정보는, 당사에 문의해 주세요.

포장 정보

항목

설명

어 릴/트 레이

pc/롤

G.W

N.W

QTY/상자

패키지 크기

UDM2520I

2.3V~5.5V 입력, 0.8V-3.3V 출력,

DC-DC 세라믹 기판 Buck 전원 모 듈,

효율 최대 94%

tray

3,000pcs

0.25kgs

0.08kgs

3,000pcs

150 150 * * 50mm
