조절 가능한 출력 (4.5V-14V 입력, 0.6V-5.5V 출력)이 가능한 FHT4644C/D 4채널 DC/DC 벅 파워 모듈

기능

회로당 최대 부하 출력 전류 4한

입력 전압 범위:4. 5V-14V

출력 전압:0. 6V-5. 5V

스위칭 주파수:600KHz, 1.1MHz 선택 가능

최대 92% 효율

내부 1mS 소프트 스타트 (외부 1mS 추가

옵션)

±2% 총 출력 전압 규정

과전류 보호, 과온도

보호, 과전압 보호, UVLO

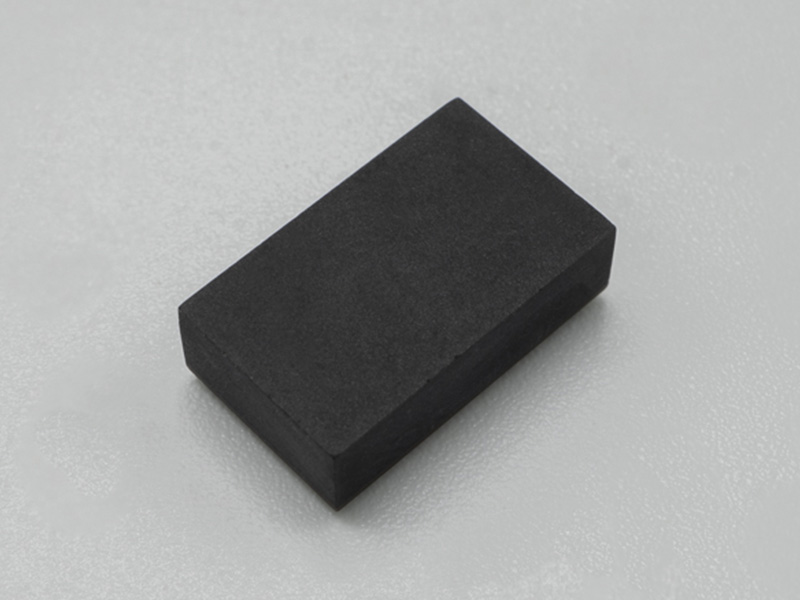

평평하고 작은 크기:

LG한 패키지 (9mm*15mm*4.32mm)

BGA 패키지 (9mm*15mm*5. 01mm).

응용 프로그램

Multi-rail 로드 point 규정

DSP, FPGA, ASIC 응용 프로그램

설명

FHT4644C/D는에 대한 비격리형, 스텝다운, 원피스, 몰드 포인트 전원 공급 장치입니다

9×15×4.32mm 크기의 고전류 네거티브가 내장되어 있어 직접 배치할 수 있습니다

FPGA/CPU 다음으로, 저출력 전압 및 멀티플렉싱 애플리케이션에 이상적입니다.소형 LGA (Land Grid Array)와 BGA (Ball Grid Array) 패키지에는 ICs, 인덕터 등이 통합돼 있다

해당 부품으로 전압 조정 저항기와 몇 개의 입출력 세라믹만 있으면 됩니다

다중 채널 전원 공급 시스템의 설계를 신속하게 완료하는 주변부의 커패시터.이를 통해 시스템 설계를 단순화하고 PCB 공간 절감 효과를 극대화할 수 있다.동기 정류 벅 토폴로지를 기반으로 설계되어 채널당 최대 4A의 전류를 지원한다

그리고 높은 전력 변환 효율을 제공합니다.제공하는 4. 5V~14V~0. 6V~5. 5V 전압을 변환할 수 있습니다

4채널 ON/OFF 제어 및 4채널 전원 좋은 신호.또한 OCP (과전류 보호), OVP (과전압 보호), UVP (Under Voltage Protection), OTP (과온도 보호) 기능을 탑재했다.

전형적인 응용 프로그램

Quad 출력 응용 회로

고전압 (입력전압)을 활성화합니다                         저전압 enable

핀 구성

최고 보기

전기적 특성

참고:"Limit Values"에 나열된 값 위에 강세를섹션을 사용하면 장치가 영구적으로 손상될 수 있습니다.절대 최대값에 장기간 노출됩니다

등급은 장치의 신뢰성 및 수명에 영향을 미칠 수 있습니다.

작업

FHT4644는 4채널 독립적으로 출력되는 비격리 DC/DC 스위칭 조절기입니다.각각 최대 4A의 연속 출력 전류를 전달할 수 있는 4개의 독립 레귤레이터 채널이 특징이며, 소량의 외부 입출력 커패시터만 있으면 된다.4.5V~14V의 입력 전압 범위 내에서 각 규정 채널은 외부 저항기를 통해 0.6V~5.5V 범위의 정밀하게 조정 가능한 출력 전압을 제공할 수 있습니다.

Input Voltage 설정

FHT4644는 출력 전압이 입력 전압보다 작게 설정된 스텝다운 모듈입니다.표 1 입출력 전압 관계표 (공칭 전압에서)

출력 전압 설정

FHT4644 내의이이 핀이 연결 되어 있는를 통해 각 채널의 theVOUT 터미널 밝k Ω 정밀도 저항기.모듈의 출력 전압은 FB 핀과 GND 핀 사이의 저항을 프로그래밍하여 제어할 수 있습니다.계산은 아래와 같다:아래 공식을 참조하라:

참고:출력 전압을 미세 조정하기 위해 두 개의 저항기 위치를 예약하는 것이 좋습니다.

표 1 RFB 저항기 대 각 출력 전압

Operating mode와 switchingfrequency 선택

경부하 조건에서 강제 CCM 및 펄스 스킵이라는 두 가지 모드를 사용할 수 있습니다.두 개의 서로 다른 스위칭 주파수와 두 개의 경부하 모드는 저항기 RM을 모드와 GND 또는 VCC 사이에서 스위칭하여 실현할 수 있습니다.권장 스위칭 주파수는 600KHZ, 강제 CCM 이며 스위칭 주파수가 높으면 파워 서플라이 모듈의 스위칭 손실이 증가합니다.

표 2 Rm 저항 대 모드 및 주파수

부 드러 운 시작

모듈에는 소프트 스타트가 내장되어 있으며, 외부 소프트 스타트 핀을 사용할 수 있어 약 0.1uF의 세라믹 커패시터에 연결하여 지연 시간을 늘릴 수 있습니다.

Input under-voltage 보호

저항기 분할기는 VIN과 접지 사이에 연결되며, 중앙 탭은 EN 핀에 연결됩니다.VIN이 특정 값으로 떨어지면 EN이 1.15V 이하로 떨어지고 under-voltage lockout이 발생합니다.

출력 과전류 보호

출력 전류가 전류 제한 값을 초과하면 FHT4644는 보호 상태에 들어갑니다.출력 전류가 정상 범위로 돌아가면 컨버터는 정상 작동에 들어갑니다.

Over-temperature 보호

FHT4644의 케이스 온도가 140 °C 이상으로 상승하면 과온 보호 상태에 들어갑니다

패키지 설명

납땜 및 보관 주의 사항

무연 BGA 솔더볼 제품의 경우, 최고 온도가 245℃를 초과해서는 안된다;leaded BGA의 경우

솔더볼 제품은 최고 온도가 225℃를 초과해서는 안됩니다.레퍼런스를 위한 권장 리플로우 솔더링 프로파일 Recommended curves for reference:

리드 프리 프로세스 (Lead Free Processes)                                               가 연 프로세스

주의:

   1. 모듈의 크기가 크기 때문에 떨어지지 않도록 리플로우 납땜용 모듈을 보드 아래에 두지 마십시오.2.대량 제품 및 원래 포장에서 꺼낸 제품의 경우, 그래야합니다

   2. 건조기 (내부의 상대습도 10% 이하)에 보관한다.아직 그들의 안에 있는 제품을 위해 원래 포장, 그들은 또한 가능하면 건조기에 저장해야합니다.

   3. 보드에 장착하기 전에 베이킹 조건을 엄격하게 준수하여 다음을 건조시켜야 합니다 샘플:125°C에서 48시간 이상 굽고, reflow soldering 온도를 조절한다 C 245 °이다.
