세부사항6한 출력 전류
넓은 입력 전압 범위:4다다. 5V-24V
출력 전압:0. 6V-5. 5V
스위칭 주파수:800kHz
효율 최대 95%
부 드러 운 시작
작은 크기, 표면 장착 패키지:LG한(15mm×9mm×4.32mm
ATCA 보드
통신설비, 데이터통신, 네트워킹, 산업설비 등이 이에 해당한다
카드형 및 랙 마운트형 데이터 저장 장치
의료 시스템
서버

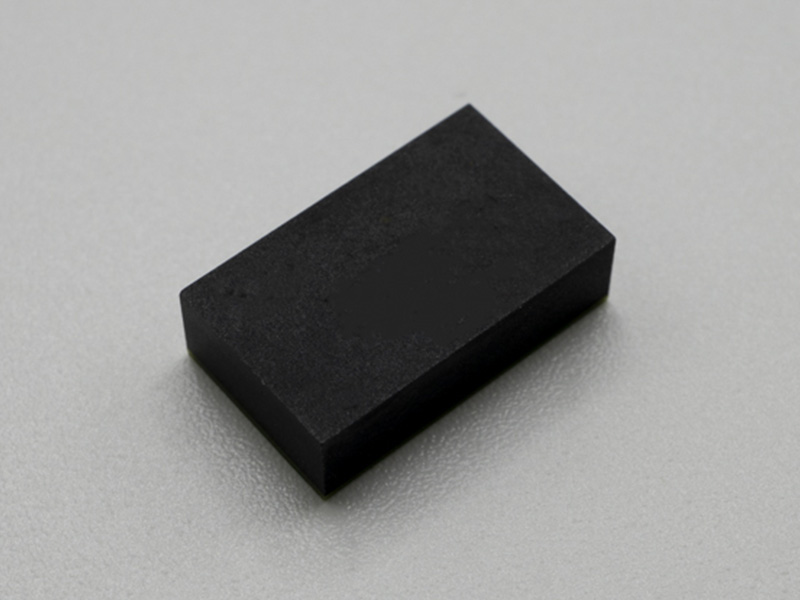

FHT4618은 integrat ed 6A DC/DC st ep-down power suppl y wit h an integrat ed chip, induc tors, res is tors 및 capac itors이다.FHT4618은 입력 전압 범위가 4. 5V~24V, 출력 전압 범위가 0.6V~5. 5V, 스위칭 주파수가 800kHz 이며, 적은 수의 입출력 필터 커패시터와 함께 사용할 수 있다.이 제품의 작은 크기로 인해 소형 PCB보드에 장착하여 고밀도 장착 부하점에 전원을 공급할 수 있습니다.FHT4618은:15mm×9mm×4.32mm를 측정:SMT 자동 마운팅에 적합한 LGA 패키지의 고속 방산, 컴팩트한 저프로파일 성형 패키지로 패키징된다.
최고 보기
핀 | 기호 | 설명 |
BANK1 | VOUT | 모듈 전압 출력 핀. |
BANK2 | GND | 입력 및 출력 GND핀. |
BANK3 | 빈 | 모듈 전압 입력 핀입니다. |
D1 | FB | 출력 전압 조절 핀, GND에 1% 이상의 정확도를 가진 전압 조절기를 연결합니다. |
D2 | PGOOD | 모듈 작동 상태 표시입니다.출력 전압이 설정값의 90~120% 이내일 때이 핀은 개방 드레인 출력입니다 |
D3 | 나는NTVCC | 내부 5VLDO 출력.모듈에 전원을 공급 's 내부 아날로그 및 드라이버 회로.1 μ F GND을 위한 바이패스 커패시터을 연결 합니다. |
B2 | 실행 | 제어 핀, 접지가 모듈을 종료합니다.이 핀을 1.4V 이상에 연결하면 정상적으로 됩니다 수술이다.종료 기능을 사용하지 않는 경우 풀업 저항기를 통해이 핀을 빈 핀에 연결합니다. |
A1과 A2, B1, C1 | NC |
절대 최대 등급 Absolute 최대 Ratings | 상태 | 최소 값 | 명목 상의 값 | 최대 값 | 단위 |
입력 전압 빈 | 24 | V | |||
출력 전압 VOUT | 5.5 | V | |||
pin 전압을 실행하다 | -0.3 | 24 | V | ||
FB 핀 전압 | -0.3 | 6 | V | ||
스토리지 온도 | -55 | + 125 | ℃ | ||
Reflow 온도 | + 245 | ℃ | |||
입력 특성 | 상태 | 최소 값 | 명목 상의 값 | 최대 값 | 단위 |
입력 전압 범위 Input Voltage Range | 4.5 | 24 | V | ||
입력 Undervoltage Lockout입니다 임계값 (상승) | 4. | V | |||
입력 Undervoltage Lockout입니다 임계값 (떨어지는) | 3. 9 | V | |||
최소 시동 전압 | 4.5 | V | |||
현재 입력 | 빈 즉 20V, VOUT 즉 5V, IOUT = 6b를 | 1. | A | ||
빈 즉 7V, VOUT 즉 5V, IOUT = 6b를 | 4.65 | A | |||
빈 즉 20V, VOUT 즉 5V, IOUT = 0A | 110 | μ 한 | |||
빈 즉 20V, ON/OFF=OFF | 11 | μ 한 | |||
일반 요구 사항 | 상태 | 최소 값 | 명목 상의 값 | 최대 값 | 단위 |
전환 빈도 | 700 | 800 | 900 | KHz | |
효율성 | 빈 즉, 12V, VOUT 즉 5V, IOUT = 6b를 | 93% | % | ||
기능 | 상태 | 최소 값 | 명목 상의 값 | 최대 값 | 단위 |
실행 enable 전압 (상승) | 0. 8 | V | |||
실행 enable 전압 (falling) | 0. 4 | V | |||
출력 특성 | 상태 | 최소 값 | 명목 상의 값 | 최대 값 | 단위 |
출력 전압 | GND저항에 FB에 의해 조정됨 | 0.6 | 5.5 | V | |
선형 규제 | VOUT = 3.3V, 5V <빈 <24V, ILOAD = 6b를 | ± 1 | % | ||
로드 규제 | VIN 즉, 12V, VOUT = 5V, 0A <ILOAD ≤ 6b를 | ± 2 | % | ||
잔소리와 소음 | 빈 = 12V, VOUT = 5V, IOUT = 6b를, Cout=22uF×4, 20MHz 대역폭 | 30 | mV | ||
출력 특성 | 상태 | 최소 값 | 명목 상의 값 | 최대 값 | 단위 |
동적 하중 응답 | 50-100% ILOAD, 디/dt = 2A/μ S Cout = 22 uF × 4 |
520 |
mV |
구조적 특성 | 조건 | 최소 값 | 명목 상의 값 | 최대 값 | 단위 |
크기 | 9 × 15 × 4.32 | mm | |||
무게 | 2 | g | |||
환경 적응 성 | 상태 | 최소 값 | 명목 상의 값 | Maximum 값 | 단위 |
작동 온도 (작동 접합 온도) | 40 | 125 | ℃ | ||
고온 저장 (주변 온도) | +125℃, 48h | 125 | ℃ | ||
고온 운전 (High temperature operation) (주변 온도) | +85°C, 24h; 입력 낮은, 표준 및 높은 전압 8h 각; VIN 즉 24V, VOUT 즉 5V, IOUT = 3A | 85 | ℃ | ||
저온 저장 (주변 온도) | -55 ° C, 24 시간 | -55 | ℃ | ||
저온 운전 (주변 온도) | 40°C, 24h; 입력 저압, 표준 압력, 고압 각 8h | -40 | ℃ | ||
축 축 한 열 | 고온 · 습도가 높다 단계:60℃, 95%; 낮은 온도와 높은 습도 단계:30℃, 95%; 10 사이클, 각 사이클은 24h입니다. |
30 |
60 | ℃ | |
온도 충격 | 고온 125 ℃, 저온-55 ℃, 한 사이클에 한 시간의 고온과 저온, 총 32주기의 시험편을 수록하였다 | -55 | 125 | ℃ |
참고 1:"Limit Values"에 나열된 값 이상의 강세섹션을 사용하면 장치가 영구적으로 손상될 수 있습니다.절대 최대 등급에 장시간 노출되면 장치의 신뢰성과 사용 수명에 영향을 미칠 수 있습니다.
참고 2:FHT3860의 접합 온도로 인해 최대 연속 출력 전류가 저하될 수 있습니다.
참고 3:FHT3860의 성능 사양은 풀-40°C~125°C 내부 작동 안정성 범위를 넘어 보장된다.최대 내부 온도는 보드 레이아웃, 패키지의 정격 열 저항 및 기타 환경 요인과 함께 특정 작동 조건에 의해 결정된다는 점에 유의하십시오.
개요
FHT4618은 4.5V~24V의 입력 범위를 갖는 독립형 비격리형 벅 스위칭 DC/DC 전원 모듈로, 최대 6A의 출력 전류를 제공할 수 있다.이 전력 모듈은 초고속 변환 효율과 0.6V~5.5V 범위의 정밀하게 조정 가능한 출력 전압을 제공한다.FHT4618은 벅 컨버터이기 때문에 입력 전압이 충분히 높아 필요한 출력 전압과 부하 전류를 지탱할 수 있는지 확인하십시오.
입력 정전용량 선택
로 세라믹 콘덴서이 항목을 선택하는 것은 권장 10 μ F의 정전 용량의 전압 등급을 35V,과 X5R 이상의 규격이 있다.세라믹 커패시터는 크기가 작고 신뢰성이 높으며 ESR (Equivalent Series Resistance)이 매우 낮은 것이 특징이다.X5R 및 X7R 세라믹 커패시터는 광범위한 온도와 전압에서 안정적인 성능을 유지하여 입력 전압 리플을 효과적으로 줄여줍니다.
출력 정전용량 선택
로 세라믹 콘덴서이 항목을 선택하는 것은 권장의 정전 용량 100 μ F, 전압 등급의 6.3V, 그리고 X5R 또는 더 높은 출력 커패시터 대한 사양.여러 병렬로 축전기를 사용하는 것이 바람직하, 총 100 μ F 이상의의 정전 용량이다.여러 개의 세라믹 커패시터를 병렬로 연결하면 ESR (equivalent Series Resistance) 및 ESL (equivalent Series Inductance)을 줄일 수 있으므로 출력 전압 리플을 효과적으로 낮출 수 있습니다.
출력 전압 설정
모듈의 출력 전압은 외부 GND 저항기 RFB로 설정할 수 있습니다 FB 핀에, 그리고 기준 공식은 다음과 같습니다:
참고:의 정밀한 조정을 위해 두 개의 저항기 위치를 남겨두는 것이 좋습니다 출력 전압.RFB의 저항값 에 따라 조정됩니다 customer's 요건, 여기서 RFB 은 k Ω에 있다.
PFM 모델
경부하시 FHT4618은 PFM 모드로 동작하며, 경부하시 효율을 높이기 위해 부하 전류가 감소할수록 스위칭 주파수가 감소한다.
따라서 스위칭 손실을 줄일 수 있습니다.부하가 증가하면 스위칭 주파수가 증가하고 리플이 감소합니다.
Over-현재 보호
출력 전류가 9A를 초과하면 모듈은 hiccup 과전류 보호를 트리거합니다.
Input 미달전압 보호
입력 미달전압 보호는 입력 전압이 4.2V 이하로 떨어지면 트리거되어 잠깁니다.입력 전압이 4.5V 이상으로 상승하고 런핀의 전압이 0.8V 이상일 때 모듈이 시동됩니다.
PCB 레이아웃
FHT4618에서 전력 변환에 필요한 부품들의 높은 통합성으로 인해 PCB 레이아웃과 관련된 까다로운 문제들을 대부분 해소한다.하지만 여전히 PCB 라우팅을 최대한 최적화해야 제대로 작동할 수 있다.높은 통합에도 모듈을 사용할 때 우수한 접지력과 발열은 여전히 필수적입니다.권장되는 레이아웃 다이어그램은 아래와 같습니다:
장소를RFB 저항기를 해당 핀에 최대한 가까이.
2. 위치Cin 콘덴서는 가능한에 가까이빈 그리고GND …의 인맥FHT4618.
3. 찾을 Cout 콘덴서는 가능한에 가까이Vout그리고GND …의 인맥FHT4618다.
4. 를 배치할 때Cin그리고Cout콘덴서는 접지 전류가 콘덴서의 바로 근처나 아래에 흐르도록 하십시오FHT4618.
5. 모든 연결 GND외부 부품과의 접지 연결이 끊어지는 것을 방지하여 상단 레이어의 가능한 가장 큰 구리 부은 영역까지 sFHT4618다.
6. 효과적인 열 방산을 위해 vias를 사용하여 GND 구리 부은 영역을 회로 기판의 내부 접지면에 연결하면 좋은 접지 연결과 보드 내부 평면에 열 경로를 모두 제공합니다.내부 전원 처리 부품에 가깝기 때문에 FHT4618은 내부에 연결되는 이러한 비아들의 이점을 누릴 수 있다GND the의 평면PCB 열 방산을 위해.최적의 열 비아 수는에 따라 다릅니다PCB 디자인이다.예를 들어 보드가 매우 작은 비아를 사용하는 경우 적절한 열 발산을 보장하기 위해 더 많은 열 비아가 필요할 수 있습니다.
권장 리플로우 납땜 프로파일입니다
주의:
1. 모듈의 크기가 크기 때문에 떨어지지 않도록 리플로우 납땜용 모듈을 보드 아래에 두지 마십시오.
2. 대량 제품 및 원래 포장을 꺼낸 제품의 경우 건조기 (내부의 상대습도 10% 이하)에 보관해야 합니다.아직 원래 포장에 있는 제품의 경우에도 가능하면 건조기에 보관해야 합니다.
3. 보드에 장착하기 전에 굽기 조건을 엄격하게 따라 샘플을 건조해야 합니다:125°C에서 48시간 이상 굽고, 리플로우 납땜 온도를 245°C 이내로 제어해야 합니다.
제품 모델 | 입력 | 출력 | Dimensions 및 포장 | 포장 | |
입력 범위 | 명목 상의 입력 | ||||
FHT4618 | 4.2V~24V | -- | 0.6V~5.5V | 9mmx15mmx4.32mm (는가) | 트 레이 |
항목 | 설명 | 어 릴/트 레이 | pc/롤 | G.W | N.W | QTY/상자 | 패키지 크기 |
FHT4618 | 입력 4.5V-24V, 출력 0.6V-5.5V DC/DC 통합 플라스틱 봉지 조정 가능한 벅 전력 모 듈, 효율 최대 95% | 500pcs | 1.16kgs | 0.73kgs | 500pcs | 210 210 * * 50mm |
