RK_L 광전압 광학 인코더 키트-2.7-5.5V, 60 kHz, 3.3V 시스템에 비용 최적화

그 시대RK_L 광학 인코더 키트넓은 전압 범위 작동을 위해 설계된 고성능, 저가의 2채널 광학 증분 인코더 모듈입니다.소형 c 자형 플라스틱 패키지에 들어 있는이 제품은 850nm 적외선 광원이 특징이며 코드 디스크 또는 코드 스트립과 일치시 신뢰할 수 있는 quadrature 위치 피드백을 제공합니다.의 공급 범위를 가지고 있습니다2.7V에서 5.5V, RK_L 광전압 인코더 키트는 특히 3.3V 시스템 및 배터리 구동 애플리케이션에 대해 비용 최적화되어 있습니다.

빠 른 선택: 기계적 차원 기술 사양 주문 가이드 FAQ 변형였

RK_L 광전압 인코더 키트-기계 치수 도면 (그림 4-fig.7)

그림 4-장착 구멍이 없는 직선 리드 치수

[업로드:RK_L-Fig4-똑바로-이 어질-No-Holes.jpg]

기계도면-장착 구멍이 없는 직선 리드 패키지 치수 (단위:mm)

RK_L Series Optical Encoder Modules Straight Lead Dimensions

그림 5-장착 구멍이 있는 직선 리드 치수

[업로드:RK_L-Fig5-Straight-Lead-With-Holes.jpg]

기계도면-장착 구멍이 있는 직선 리드 패키지 치수 (단위:mm)

RK_L Series Optical Encoder Modules Straight Lead Dimensions

그림 6-장착 구멍 없이 구부러진 납 치수

[업로드:RK_L-Fig6-구부러 져-Lead-No-Holes.jpg]

기계도면-장착 구멍이 없는 구부러진 리드 패키지 치수 (단위:mm)

RK_L Series Optical Encoder Modules Bent Lead Dimension

그림 7-장착 구멍으로 구부러진 납 치수

[업로드:RK_L-Fig7-Bent-Lead-With-Holes.jpg]

기계도면-장착 구멍이 있는 구부러진 리드 패키지 치수 (단위:mm)

RK_L Series Optical Encoder Modules Bent Lead Dimension With Mounting Holes

RK_L 광전압 광학 증분 인코더 키트-설명 & 주요 기능

그 시대RK_L 광전압 광학 인코더 키트넓은 전압 범위 작동을 위한 고성능, 저가의 2채널 광학 증분 인코더 모듈입니다.이 제품은 고도로 시준된 850nm 적외선 광원과 작은 c 자형 플라스틱 패키지에 동봉된 검출기 IC로 구성되어 있습니다.코드 디스크 또는 코드 스트립과 매칭되면 정밀한 회전식 또는 선형 위치 정보를 제공합니다.RK_L 시리즈는 광범위한 해상도 옵션과 함께 선형 (LPI) 인코더 구성을 지원합니다.

2채널 증분 인코더& mdash;ttl 호환 수준의 Quadrature Aout 및 시합 출력
넓은 공급 전압 범위:2.7V~5.5V로 3.3V와 5V 동작 모두 가능합니다
LPI-based 해상도:선형 인코더 애플리케이션을 위한 20~450 LPI까지 12개의 LPI 옵션
60 kHz 응답 주파수범용 모션 제어 피드백에 적합합니다
850nm 적외선 광원신뢰할 수 있는 광학 센싱을 위해
넓은 작동 온도:-20&.;C~+85°C
여러 기계 옵션:장착 구멍이 있거나 없는 직선 또는 구부러진 리드

RK_L C-Shape 광학 인코더 키트-일반적인 응용 분야

의 전형적인 응용 프로그램RK_L C-shape 광학 인코더 키트프린터, 플로터, 서보모터, DC 모터, 스텝모터, 사무자동화장비 등을 포함한다.광전압 인코더 키트는 신뢰성 있는 2채널 quadrature 출력이 필요한 배터리 전원 장치 및 3.3v 기반 모션 제어 시스템에 특히 적합합니다.

안전 참고:이 제품은 ABS 제동 시스템과 같이 안전에 중요한 응용 분야에서는 사용하지 않는 것이 좋습니다.

RK_L 광전압 인코더 키트-전기 & 기계 사양 표

매개 변수	규격
기술	광학 증분 인코더 모듈, c 형 플라스틱 패키지
출력 신호	2채널 (Aout, Bout) —호환 되 TTL
해상도	LPI-based;LPI 옵션:20, 37, 45, 75, 90, 120, 150, 180, 254, 300, 360, 450
공급 전압	2.7V~5.5V (넓은 전압 범위)
반응 빈도	60 kHz
작동 온도	-20&.;C~+85°C
스토리지 온도	-40&.;C~+85°C
광원	850nm (적외선)

RK_L 광전압 인코더 키트-850nm 광원 특성 곡선

RK_L Series Optical Encoder Modules Light Source Characteristic Curve

RK_L 광학 인코더 키트-A/B 출력 파형 다이어그램

그림 3-A/B 출력 파형 다이어그램

[업로드:RK_L-Fig3-AB-출력-Waveform.jpg]

Quadrature A/B 출력 파형-90°를 가진 2채널 증분 신호;전기 상 이동

RK_L Series Optical Encoder Modules A/B Output Waveform Diagram

RK_L 광전압 광학 인코더 키트-핀 정의 테이블

핀 이름	함수	방향
한	광원의 양극 (=10mA 일 경우 권장)
Ca	광원의 음극입니다
Vcc	파워 서플라이 +	전원 공급 장치
Aout	채널 출력	출력
Bout	B 채널 출력	Output
Gnd	땅	땅

RK_L Wide-Voltage Encoder Kit-주문 정보 & 제품 코드 구조 가이드

이RK_L 광전압 광학 인코더 키트주문 코드는 형식을 따릅니다:RK [LPI] [리드 타입] [광원] [장착 구멍]

RK_L의 "L"는 광전압 버전 (2.7V~5.5V)을 나타내며, 3.3V 및 5V 시스템을 모두 지원합니다.광원은 RK_L 시리즈의 경우 850nm 적외선으로 고정되어 있습니다.

순서 코드 구조 순서도

→

LPI

→

Lead

→

빛 Src

→

Mtg 구멍

전설: 파랑 = LPI | 오렌지 = 납 타입 | 보라색 = 광원 | 핑크 = 장착 구멍

LPI-선형 해상도 옵션
코드	LPI	설명
02	20	20 LPI
37	37	37 LPI
45	45	45 LPI
75	75	75 LPI
09	90	90 LPI
12	120	120 LPI
15	150	150 LPI
18	180	180 LPI
25	254	254 LPI
30	300	300 LPI
36	360	360 LPI
F5	450	450 LPI

리드형-기계 구성
코드	유형	설명
0	Straight	Straight 리드 패키지
1	Bent	벤트 리드 패키지 (Bent lead package)

광원-광학 파장
코드	파장	설명
8	850nm	적외선 광원 (RK_L 시리즈)

마운트 홀-패키지 옵션입니다
코드	옵션	설명
(생략)	없이 구멍	장착 구멍이 없는 표준 패키지입니다
1	구멍	장착 구멍이 있는 패키지

주문 예: RK30-08= RK_L 시리즈, 300 LPI (코드 30), 직선 리드 (0), 850nm 광원 (8), 장착 구멍 없음 (생략). RK09-181= RK_L 시리즈, 90 LPI (코드 09), 구부러진 납 (1), 850nm 광원 (8), 장착 구멍 (1)이 있습니다.

참고:450 LPI 모듈을 사용할 때 코드 휠은 적절한 광학 정렬을 위해 수신 칩과 가장 가까운 C 포트의 1/3 영역 내에 위치해야 합니다.

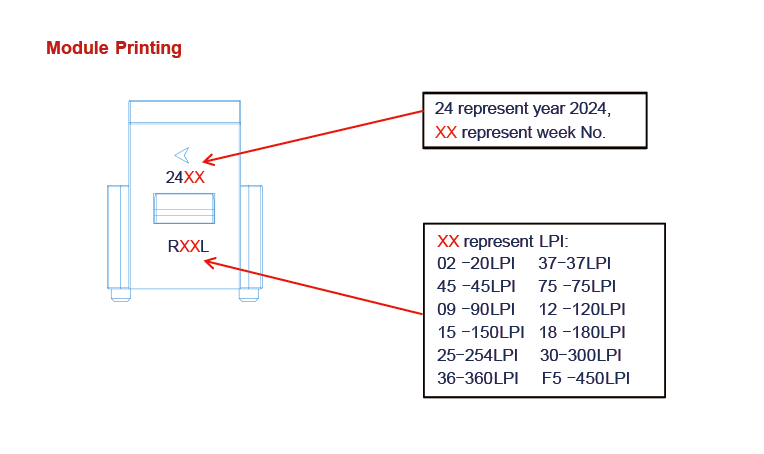

RK_L 광전압 인코더 키트-모듈 인쇄 마킹

RK_L 광전압 광학 인코더 키트 모듈에는 식별을 위한 패키지에 레이저 마킹이 포함되어 있습니다.인쇄에는 일반적으로 시리즈 지정, LPI 코드 및 추적성을 위한 날짜 코드가 포함됩니다.

모듈 인쇄-RK_L 하우징 표시도

[업로드:RK_L-Module-Printing-Marking.jpg]

c 자형 플라스틱 하우징에 RK_L 시리즈 식별, LPI 코드 및 날짜 코드를 보여주는 모듈 인쇄 마킹 다이어그램

RK_L-Module-Printing-Marking

기술 FAQs-RK_L 광전압 광학 인코더 키트

Q:RK_L 광전압 광학 인코더 키트는 어떤 전압 범위를 지원합니까?

A:RK_L 광전압 광학 인코더 키트는 2.7V~5.5V의 넓은 공급 전압 범위를 지원하므로 3.3V 및 5V 시스템 모두에 이상적입니다.이 광전압 인코더 키트를 사용하면 배터리 전원 장치에서 추가로 전압을 조절할 필요가 없습니다.

Q:RK_L C-shape 광학 인코더 키트에 사용할 수 있는 LPI 옵션은 무엇입니까?

A:RK_L C-shape 광학 인코더 키트는 12개의 LPI 해상도 옵션을 제공합니다:20, 37, 45, 75, 90, 120, 150, 180, 254, 300, 360 및 450 LPI.RK_L 시리즈는 독특하게 표준 RK 시리즈에서 사용할 수 없는 37, 75, 120, 254 및 450 LPI 변종을 포함합니다.

Q:RK_L C-shape 광전압 비용 최적화 인코더 키트는 어떤 애플리케이션에 적합합니까?

A:RK_L C-shape 광전압 비용 최적화 인코더 키트는 프린터, 서보 모터, DC 모터, 스테퍼 모터, 플로터 및 사무 자동화 장비에 적합합니다.특히 넓은 전압 범위로 추가적인 전압 조절이 필요 없는 배터리 전원 및 3.3v 기반 임베디드 시스템에 적합합니다.

올바른 RK_L 인코더 키트를 선택하는 데 도움이 필요하십니까?

애플리케이션별 안내 및 주문 지원은 EPOCH에 문의하십시오.

영업 연락 →

고지 사항:이 데이터시트에 제공된 정보는 일반 참조용입니다.EPOCH는 사전 통지 없이 제품을 변경할 수 있는 권리를 보유합니다.고객은 제품이 의도한 용도에 적합한지 확인해야 합니다.EPOCH의 명시적인 서면 승인 없이 안전 중요하거나 생명 유지 시스템에는 권장되지 않습니다.

주문 정보

주문 정보/부품 번호

RK_L 시리즈는 아래 표와 같이 다양한 옵션에서 사용할 수 있습니다.

RK Series Optical Encoder Modules Ordering Information

* 450LPI 모듈을 사용할 때 코드휠은 수신칩과 가까운 C 포트의 1/3 영역 내에 위치할 필요가 있습니다.

Module P린t나는ng

RK Series Optical Encoder Modules Module Printing

포장 정보

항목	설명	QTY/트 레이	트 레이/상자	G.W	N.W	QTY/상자	패키지 크기
였 시리즈	RK 시리즈 광학 인코더 모듈입니다	160 pc	트 레이 10	96 킬로그램	0. 8 킬로그램	1600 pc	375 * 314 * 165 (mm)
였 시리즈	RK 시리즈 광학 인코더 모듈입니다	160 pc	40 트 레이	6.94 킬로그램	3. 2 킬로그램	6400 pc	270 560 * * 320 (mm)

재료 중량 일정 (물질 무게 Schedule)

Material	광학 인코더 모듈 (Optical Encoder Module)	트 레이	상자/작은	상자/큰
Weight	0.5g/pc	74g/pc	420g/pc	780g/pc
QTY/상자	1,600pcs/6,400pcs입니다	10트 레이/ 40 trays	1%	1%
무게/상자	800g/3,200g	740g/2,960g이다	420g	780g
			1,960g/1600pcs	6,940g/6400pcs
