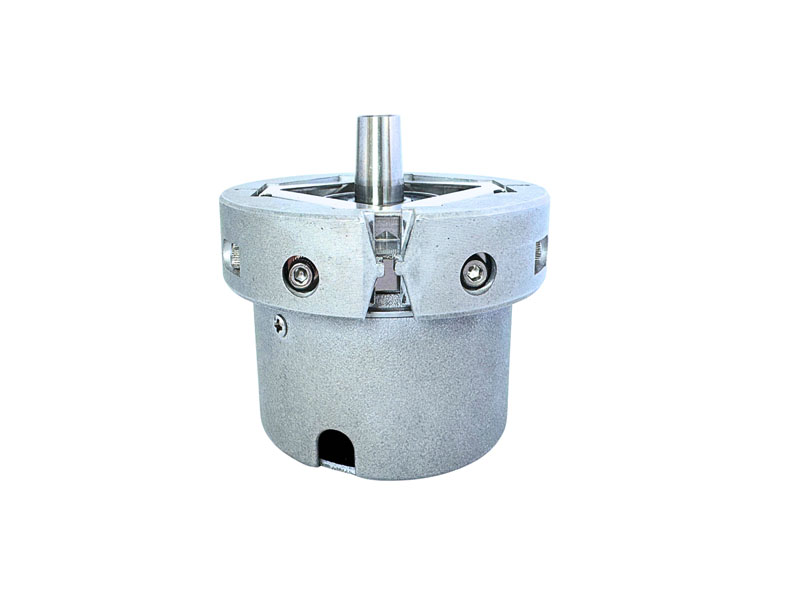

RZ1337A-25 비트 고정밀 절대 인코더, RS485로 12,000 rpm

25 비트 싱글 턴 해상도와 배터리 지원 16 비트 멀티 턴 카운터를 갖춘 고정밀 고속 멀티 턴 절대 인코더.RS485 2.5MHz 시리얼 통신, 12,000 rpm 최대 작동 속도, ∅10원뿔형 샤프트 (∅10 conical shaft) 가 1:10 테이퍼 기능을 제공한다.위치 정확도 <±30 아크초.빠른 속도와 정밀도를 모두 요구하는 까다로운 서보 모터 피드백 어플리케이션을 위해 설계되었습니다.

[사용]사용:

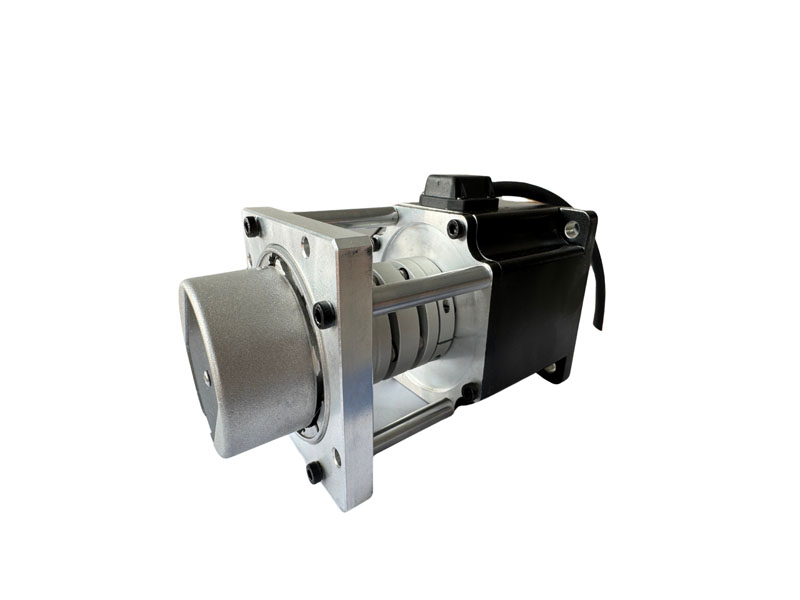

이 제품은 주로 서보 구동 제어 시스템에 사용됩니다.시스템에 대한 정확한 위치 및 속도 제어 장치에 필요한 피드백 정보 및 보조 신호를 제공합니다.

[기능]RZ1337A 절대 인코더 특징 & 사양

•

해상도:25 비트 (33,554,432단/rev)

•

맥스 속도:12,000 rpm (고속)

•

포지 셔 닝 정확성:< ±30 아크초

•

인터페이스:RS485, 2.5MHz 전송 속도

•

Multi-Turn:16 비트 카운터 (65,536 턴)

•

축:∅10원뿔형, 테이퍼 1:10

•

공급:단일 5V DC ±10%

•

온도:-20 °C에서 + 110 ° C

•

각진 가속:≤100,000 rad/s² (전원)

RZ1337A 기술 사양-25 비트 RS485 12,000 rpm Multi-Turn Absolute

매개 변수	규격
Single-Turn 해상도	33,554,432 (25-bit)
Multi-Turn 카운터	16 비트 (65,536 턴, 배터리 지원 유지)
Absolute Positioning 정확도	< ±30 아크초 (모터 & 조립 적합에 따라 다름)
반복성 정확성	< ±30 아크초 (모터 & 조립 적합에 따라 다름)
인터페이스 프로토콜	RS485
전송 속도	2. 5 MHz \| 통신 빈도 ≤ 16K\| Communication frequency ≤ 16K
샤프트 지름	∅10원뿔형 샤프트, 테이퍼 1:10
허용 축 편차	축 방향:±0.5mm/방사 방향:±0.02mm/Dip 각도:0.1°/Endplay:<0.1mm/런아웃:<0.01mm
Max 작동 속도	12,000 rpm
관성 모멘트	2. 6 × 10 ⁻ ⁶ kg · mm ²
로터 각가속도 (Rotor Angular Acceleration)	전원:≤100,000 rad/s²/배터리:≤4,000 rad/s²
현재 소비	<100 mA
배터리 전압	3.6V DC (경고:3.1V/결함:2.7V)
공급 전압	단일 5V DC ±10%
작동 온도	-20 °C to+110 °C
상대 습도	≤90% (40°C/21d, EN 60068-2-78, 비응축)
수신 보호	IP40
기계적 충격	980 m/s² (100G), 11ms, XYZ 당 3회 (총 18회)
진동	10-55Hz 1.5mm/55-2000Hz 98 m/s², 축당 2h (총 6h)
흥망/시간	주변 100ns 단위
절연 저항	50 미터 Ω

케이블 정의-7 핀 커넥터

좌석을 삽입	PIN2	PIN4	PIN11	PIN13	PIN6	PIN8	PIN1
신호	5V	GND	485 +	485-	배터리 +	배터리 GND	P
케이블 색	붉은	검은	파란색	노란색	브라운	흰색	차폐 망사

주문 정보/부품 번호

일련 번호

Absolute

구조 형태

베어링과

1337

외모 숯.

모델 ID

장비 ID

ID 번호

Resolution

25-bit

차례 모드

P/M/S이다

인터페이스

T/S/B이다

프로 파일 링

d65

전압

G0.35m

케이블

G + 길이

부품 번호 예제 Example Part Number

RZ1337A 25 M T P 5V G0.35m입니다

결의안 (비트)

25-25bit (33,554,432단)

차례 모드

M-멀티 턴 (16bit)

P-유사 멀티턴 (16bit)

S-Single-Turn

인터페이스 (프로토콜)

T-485인터페이스 *

S-SSI 인터페이스 *

B-BISS 인터페이스 *

* 별표로 표시된 프로토콜은 사용자 정의할 수 있습니다.맞춤형 주문 구성은 EPOCH sales에 문의하십시오.

RZ1337A 기계적 차원

∅10원뿔형 샤프트가 1:10 테이퍼.외경, 하우징 깊이 및 마운트 홀 레이아웃을 포함한 전체 사양은 공식 RZ1337A 기계 치수 도면을 참조하십시오.[RZ1337A 기계 치수 도면-제품 설명서 참조]

RZ1337A Mechanical Dimension Drawing

상호 참조 & Retrofit 가이드

EPOCH RZ1337A는 고정밀 25 비트 멀티턴 절대 인코더로 12,000 rpm 최대 속도, RS485 2.5MHz 통신, ∅10원추형 1:10 테이퍼 샤프트를 제공한다.고해상도, 고속 및 넓은 온도 범위 (-20°C~+110°C)의 조합을 요구하는 까다로운 서보 모터 피드백 애플리케이션을 위해 설계되었습니다.엔지니어는 샤프트 치수, 장착 패턴 및 프로토콜 요구 사항을 지정하기 전에 확인해야 합니다.

⚠️ 상표 & 안전 고지:

EPOCH는 독립적인 인코더 제조업체입니다.통합하기 전에 모든 기계적 및 전기적 파라미터를 확인하십시오.

기술 faq-RZ1337A Absolute Encoder

Q:RZ1337A vs 타마가와 SA48:해상도와 속도의 주요 차이점은 무엇입니까?

RZ1337A는 최대 12,000 rpm에서 25 비트 싱글 턴 해상도 (33,554,432 steps/rev)를 제공하며, 이는 비교 가능한 Tamagawa SA48 폼 팩터 모델을 포함한 대부분의 표준 절대 엔코더의 최대 속도의 두 배입니다.배터리 지원 16 비트 멀티턴 카운터와 컴팩트한 ∅44 mm 하우징이 결합된 RZ1337A는 RS485 2.5MHz 통신으로 <±30 arc-seconds 절대 위치 정확도를 달성한다-정밀도 저하 없이 어려운 서보 모터 피드백을 위한 고속 대안을 제공한다.

Q:RZ1337A 절대 인코더에서 어떤 위치 해상도와 정확도를 기대할 수 있습니까?

RZ1337A는 25 비트 싱글턴 해상도로 ±30 아크초 미만의 절대 위치 정확도를 달성하여 혁명당 33,554,432개의 고유한 위치 카운트를 제공합니다.반복 위치 정확도 또한 <±30 아크초.최종 정확도는 모터 및 기계적 어셈블리 적합에 따라 달라집니다.다중 회전 애플리케이션의 경우 16 비트 카운터는 호밍 사이클이 필요 없이 최대 65,536번의 절대 회전수를 추적합니다.

Q:RZ1337A는 위치 데이터를 손실하지 않고 12,000 rpm 서보 애플리케이션을 지원합니까?

예, RZ1337A는 절대 위치 추적을 유지하면서 지속적으로 최대 12,000 rpm의 속도로 작동합니다.이 고속 기능은 2.5 MHz 전송 속도를 가진 RS485인터페이스에 의해 활성화되어 최대 회전 속도에서도 위치 데이터가 안정적으로 전송되도록 보장합니다.인코더는 전원 공급시 최대 100,000 rad/s², 배터리 전원 공급시 4,000 rad/s²까지 로터 각가속도를 지원하므로 CNC 및 산업 자동화 애플리케이션에서 고전동 서보 모터 제어에 적합합니다.

Q:RZ1337A는 어떤 배터리 전압을 사용하며 언제 교체해야 합니까?

RZ1337A는 3.6V DC 백업 배터리를 사용하여 메인 5V 공급이 꺼졌을 때 16 비트 멀티 턴 위치 카운터를 유지합니다.인코더는 내장 전압 모니터링을 포함합니다:경고는 3.1V에서 트리거되고, 배터리 결함 임계값은 2.7V로 설정됩니다.전류 소모량은 100 mA 미만이며, 배터리 단자는 PIN6 (battery +, Brown wire)를 통해 접근 가능-인코더를 해체하지 않고 간단한 교체가 가능합니다.

Q:RZ1337A를 Heidenhain 또는 Tamagawa absolute encoder 대체품으로 사용할 수 있습니까?

RZ1337A는 Tamagawa SA48 또는 Heidenhain 폼 팩터 절대 인코더를 사용하는 서보 모터 피드백 애플리케이션을 위한 호환 가능한 대안으로 설계되었습니다.동일한 ∅44 mm 하우징, 1:10 테이퍼가 있는 ∅10원뿔형 샤프트, RS485시리얼 인터페이스가 특징이다.그러나 설치 전에 항상 시스템이 RZ1337A의 특정 케이블 핀 할당 (PIN2/Red에서 5V, PIN4/Black에서 GND, PIN11/Blue에서 485+, PIN13/Yellow에서 485-, PIN6/Brown에서 배터리 +, PIN8/White에서 배터리 GND)을 수락하는지 확인하고 통신 프로토콜 호환성을 확인합니다.

Q:RZ1337A의 작동 온도 범위는 얼마이며 거친 환경에 적합합니까?

RZ1337A는-20°C에서 +110°C까지 동작하며, 일반적인 산업용 엔코더를 뛰어넘는 확장된 온도 범위를 제공합니다.최대 980 m/s² (11 ms, 방향당 3회, 총 18회)의 기계적 충격과 10에서 2000 Hz (10-55 Hz에서 1.5 mm 진폭, 55-2000 Hz에서 98 m/s², 축 당 2시간)의 진동을 견딘다.보호 정도는 응축 없이 40°C (21일, EN 60068-2-78 당)에서 상대 습도 내성이 최대 90%까지 IP40입니다.
