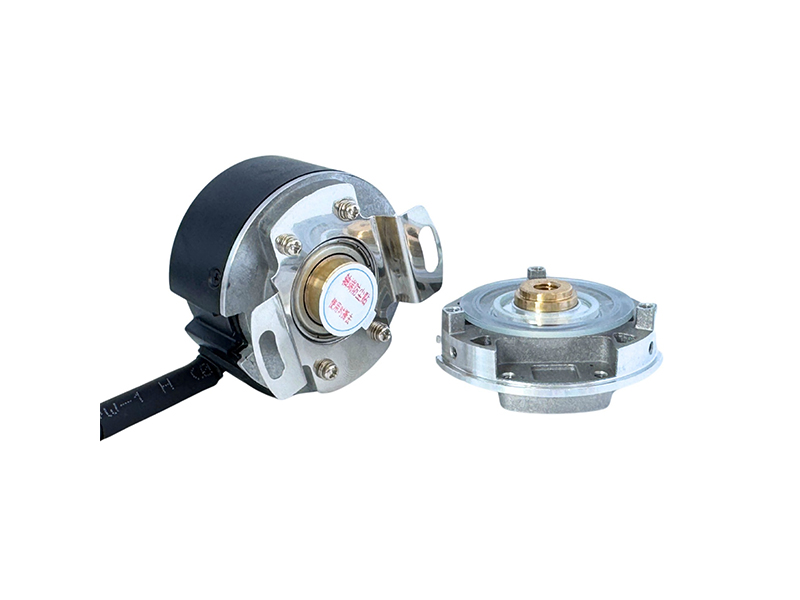

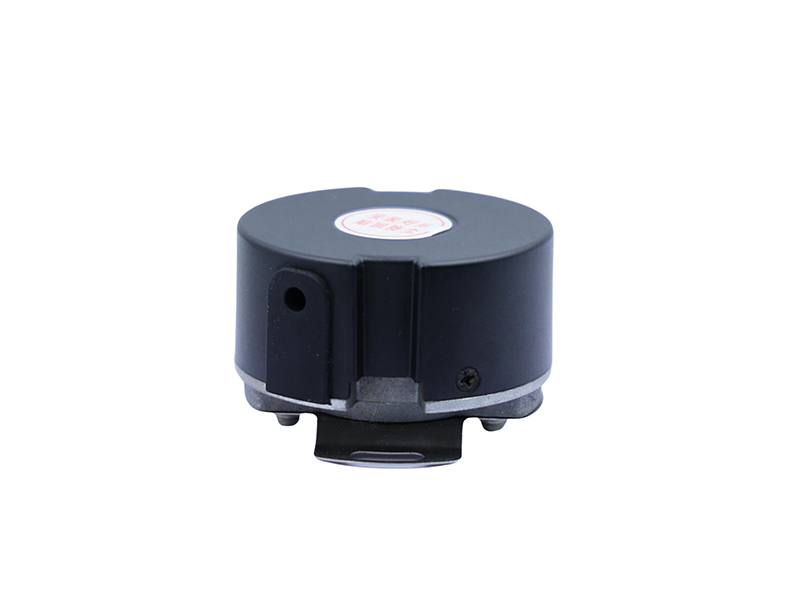

배터리 지원 16 비트 멀티 턴 카운터를 갖춘 고신뢰성, 고해상도 멀티 턴 절대 엔코더.tight-fit 서보 어플리케이션을 위한 로우 프로파일 변형을 포함하여 9mm 원추형 또는 8mm 직선 샤프트 옵션으로 44mm 및 48mm 외부 직경으로 제공됩니다.모든 모델은 선택 가능한 17 비트 또는 23 비트 싱글 턴 해상도와 2.5MHz 전송 속도의 RS485시리얼 통신을 특징으로 합니다.Tamagawa SA48 또는 하이덴하인 폼 팩터 엔코더를 사용하는 어플리케이션의 대체 솔루션으로 설계되었습니다.
| 매개 변수 | RZH4409A | RZH4809A | RZL4408A | RZL4409A |
|---|---|---|---|---|
| 바깥 지름 | 44. 5mm | 48 mm | 44. 5mm | 44. 5mm |
| 지루하게 샤프트 | 9mm 원 뿔 형 | 9mm 원 뿔 형 | 곧장 8mm | 9mm 원 뿔 형 |
| 버전 | 높은 (ZH) | 높은 (ZH) | 낮은 (ZL) | 낮은 (ZL) |
| 해상도 | 17 비트/23 비트 선택 가능 | |||
| Multi-Turn | 16 비트 (65,536 턴) | |||
| 인터페이스 | RS485 2.5MHz | |||
| 공급 전압 | 단일 5V DC | |||
| 수신 보호 | IP40 | |||
| 최대 속력 | 6, 000 rpm | |||
| 세부사항 | ↓ 보기 | ↓ 보기 | ↓ 보기 | ↓ 보기 |

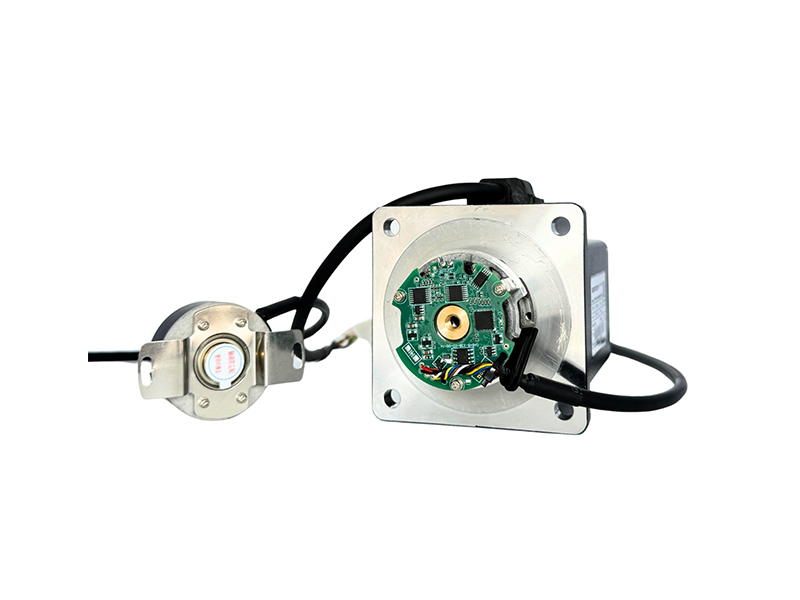

이 제품은 주로 서보 구동 제어 시스템에 사용됩니다.시스템에 대한 정확한 위치 및 속도 제어 장치에 필요한 피드백 정보 및 보조 신호를 제공합니다.
| 매개 변수 | 규격 |
|---|---|
| 해상도 | 131,072 (17 비트)/8,388,608 (23 비트) |
| Multi-Turn 카운터 | 16 비트 |
| Absolute Positioning 정확도 | < ±50 아크초 참고:특정 정확도는 모터 및 기계적 어셈블리 적합에 따라 달라집니다 |
| 반복성 정확성 | < ±3 아크초 참고:특정 정확도는 모터 및 기계적 어셈블리 적합에 따라 달라집니다 |
| 인터페이스 프로토콜 | RS485 |
| 전송 속도 | 2. 5 MHz |
| 통신 빈도 | ≤ 16K |
| 허용 축 편차 | 축 방향:±0.5mm/반경 방향:±0.02mm/Dip 각도:0.1° 축 엔드 플레이:<0.1mm/방사형 런아웃:<0.01mm |
| Max 작동 속도 | 6, 000 rpm |
| 샤프트 지름 | cone ∅9의 축 |
| 관성 모멘트 | 0.68 kg · mm ² |
| 로터 각가속도 (Rotor Angular Acceleration) | 전원:≤80,000 rad/s²/배터리:≤4,000 rad/s² |
| 배터리 전압 | 3.6V DC |
| Battery 결함 전압 | 습니다 |
| Battery 경고 전압 | 3.1V |
| 기계적 충격 | 980 m/s² (100G), 11ms, XYZ 방향당 3회 (총 18회) |
| 진동 | 축당 10-55Hz 1.5mm/55-2000Hz 98 m/s²/2h (총 6h) |
| 작동 온도 | -20 °C에서 +105 °C |
| 상대 습도 | ≤90% (40°C/21d, EN 60068-2-78, 비응축) |
| 수신 보호 | IP40 |
| 현재 소비 | < 100mA |
| 흥망/시간 | 주변 100ns 단위 |
| 절연 저항 | 50 미터 Ω |
시대는 다양한 서보 모터 쉘 지오메트리에 적응할 수 있도록 견고한 리프 스프링 옵션을 공급합니다.참고:판스프링은 모터 끝면의 크기에 따라 선택됩니다.
MP4409-002A-40 (c 형 장착 홀 d40 판스프링 기계 치수 다이어그램 판 스핀)
MP4409-001A-55 (d 형 장착 홀 d55) 판스프링 기계 치수 다이어그램 판 스핀)
MP4409-003A-40 (CL-type-mounting hole d40) 판스프링 기계 치수 다이어그램 플레이트 스핀)
| 브 래 킷 참조 | 마운트는 | 응용 프로그램 |
|---|---|---|
| MP4409-002A-40 | 피치 d40 | 44mm 절대 인코더 프레임용 2점 정렬 스프링 |
| MP4409-001A-55 | 유형 D | 피치 d55| Pitch d55 | 48mm 절대 인코더 프레임용 고장력 4점 브래킷 |
9mm 원뿔형 샤프트 · 17/23 비트 · RS485 2.5MHz
키 크기:
과다 복용 44.0 mm | 9mm 원 뿔 형 샤프트 지루하게|과다 복용 48.0 mm | 9mm 원 뿔 형 샤프트 지루하게

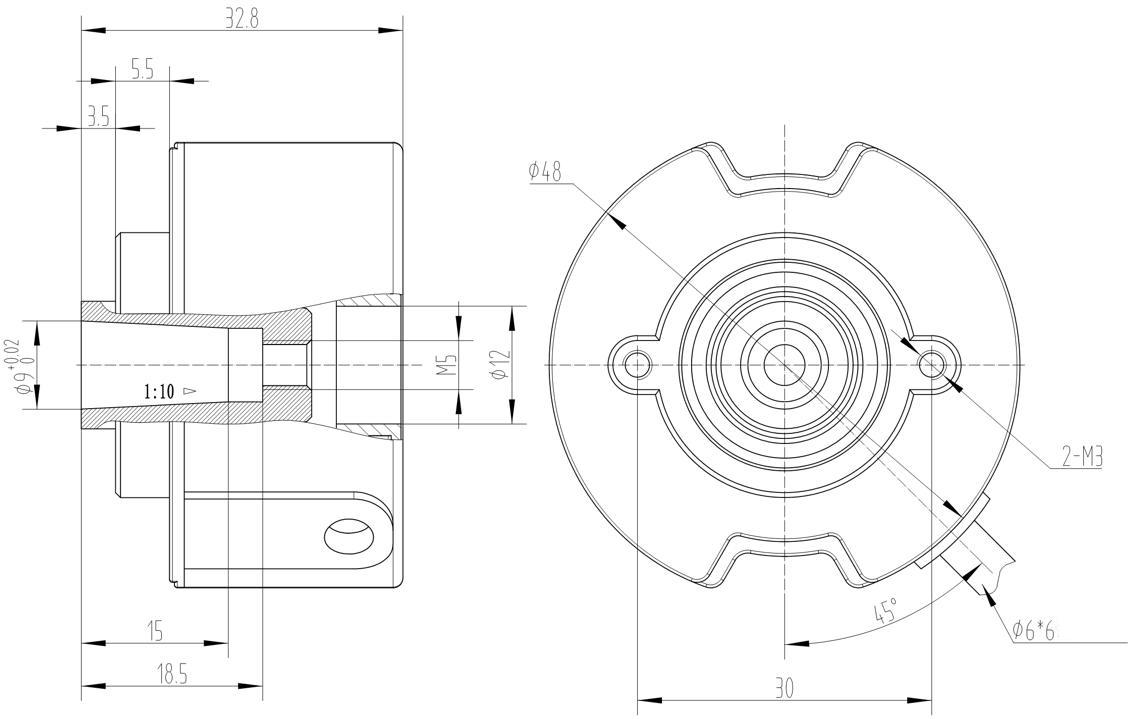

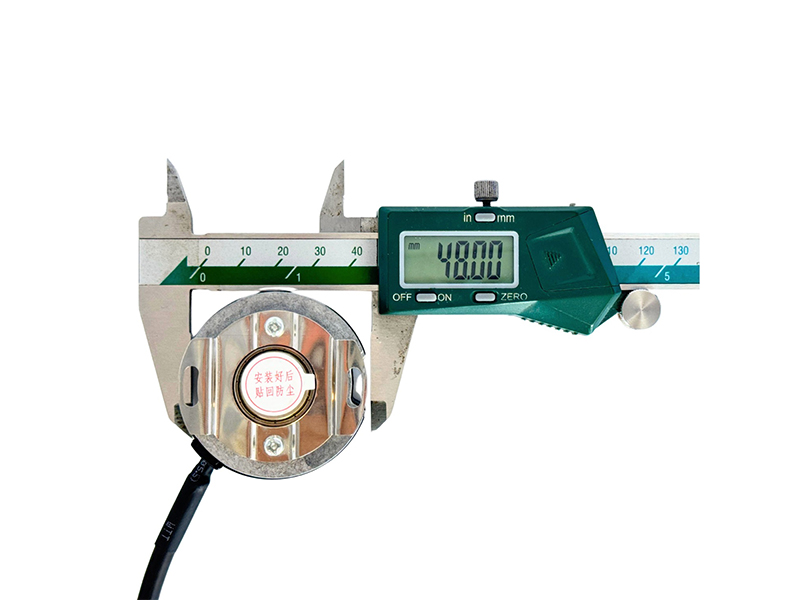

9mm 원뿔형 샤프트 · 17/23 비트 · RS485 2.5MHz
키 크기:
OD 48.0 mm |과다 복용 44.0 mm | 9mm 원 뿔 형 샤프트 지루하게

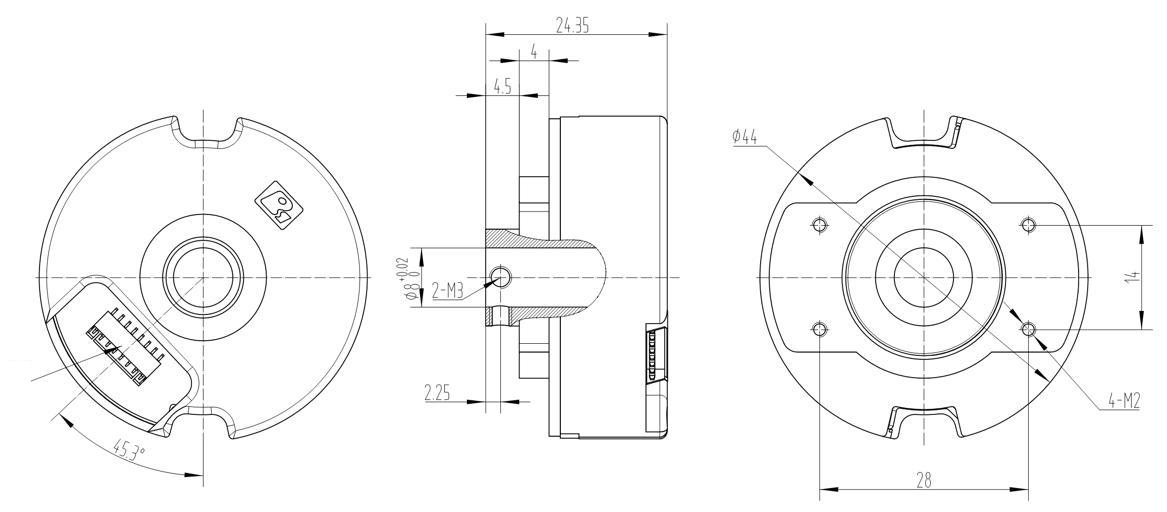

8mm 스트레이트 샤프트· 17/23 비트 · RS485 2.5MHz · 좁은 공간을 위한 로우프로파일
키 크기:
OD 44.0 mm | 8mm 직선 샤프트 내경

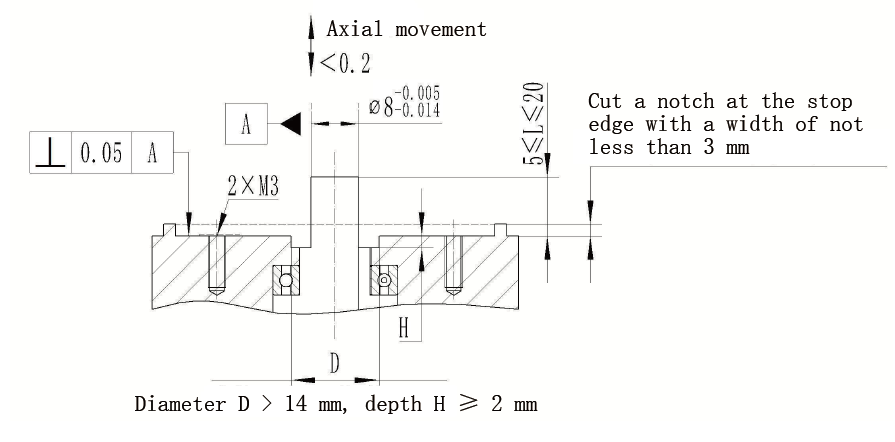

RZL4408A 권장 모터 끝 차원:

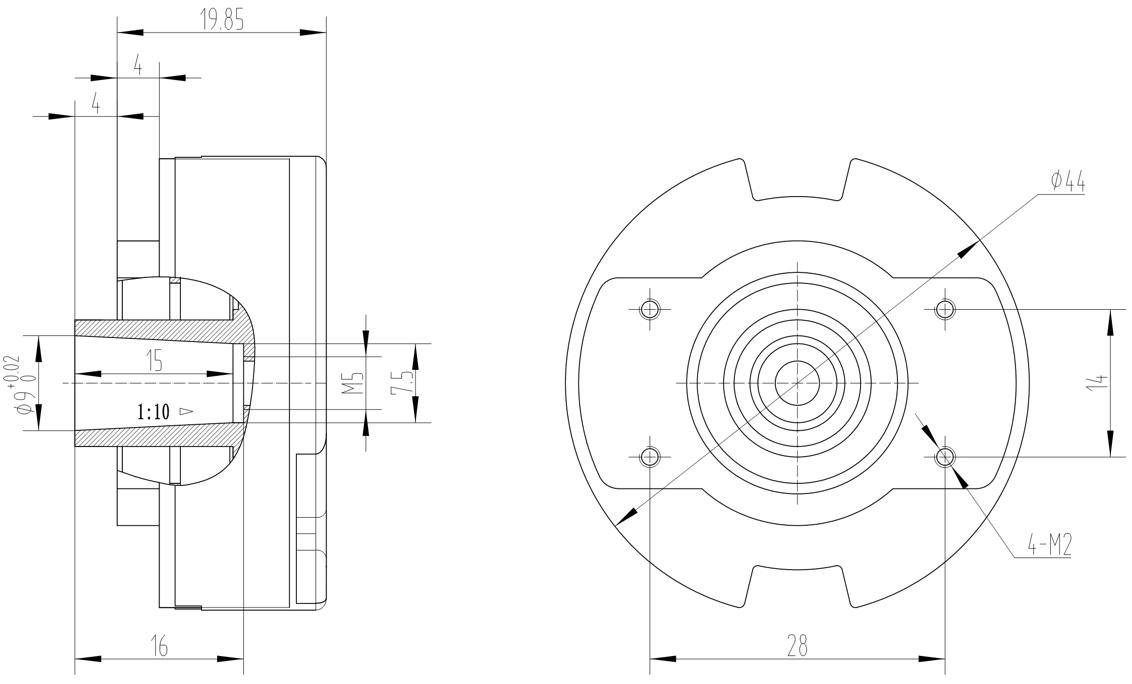

9mm 원뿔형 샤프트 · 17/23 비트 · RS485 2.5MHz
키 크기:
OD 44.0 mm | 9mm conical shaft bore
EPOCH RZ 시리즈 절대 인코더는 업계 표준 절대 인코더 애플리케이션의 범위를 위한 물리적 및 전기적 대안으로 설계되었습니다.이RZH4809A(48mm OD) 타마가와 SA48시리즈와 비슷한 폼팩터를 공유한다.44mm 모델 (RZH4409A, RZL4408A, RZL4409A)은 컴팩트한 44mm OD 하우징에서 17-23 비트 싱글 턴 해상도와 16 비트 멀티 턴 기능을 제공한다.원래 Heidenhain 또는 ssi기반 절대 인코더를 사용하는 응용 프로그램의 경우 프로토콜 호환성 평가를 위해 당사 팀에 문의하십시오.엔지니어들이 검증해야 한다샤프트 내경 치수 (원뿔형 vs. 직선), 장착 볼트 패턴 및 통신 프로토콜 요구 사항지정 하기 전에.자세한 설비 비교는 우리 엔지니어링 팀에 문의하십시오.
이러한 지수 전반에 걸쳐 참조된 모든 OEM 기업 표시, 상표 및 특정 부품 모델 정의는 해당 기업 등록 소유자의 물리적 속성입니다.
EPOCH완전히 독립적인 절대 인코더 및 피드백 장치 제조업체입니다.당사는 이름 있는 상표 소유자와 어떠한 라이선스 링크나 파트너십도 보유하지 않습니다.
엔지니어들이 검증해야 한다샤프트 내경 치수, RS485 통신 프로토콜, 싱글 턴 해상도 비트, 배터리 전압 파라미터 및 리드아웃 와이어 구성CNC나 로봇 축에서 상호 참조하기 전에.
| 함수 | 5V | GND | 485 + | 485- | 배터리 + | 배터리 GND | 방패 |
|---|---|---|---|---|---|---|---|
| 케이블 색 | 붉은 | 검은 | 파란색 | 노란색 | 브라운 | 흰색 | ♠/메시 |
아래의 12단계 디코딩 카탈로그 가이드를 참조하여 귀하의 샤프트 및 해상도 구성에 해당하는 절대 모델 직렬을 지정하십시오:
예:R ‑ ZH ‑ 44 ‑ 9일 ‑ ‑ 23 ‑ M ‑ T ‑ C ‑ 5V ‑ G0.35m
에 관한 표준 쿼리를 탐색합니다EPOCH RZ 시리즈 절대 멀티 턴 인코더적절한 상호참조를 확보하기 위한 가족:
Q:RZ 시리즈는 다중 회전 절대 인코더입니까?
예, 모든 RZ 시리즈 모델은 선택 가능한 17 비트 또는 23 비트 싱글 턴 해상도와 결합하여 최대 65,536 절대 회전을 연속적으로 추적할 수 있는 배터리 지원 16 비트 멀티 턴 카운터를 갖추고 있습니다.이를 통해 전력 손실 후에도 재시동시 호밍 루틴이 필요 없이 절대적인 위치 유지가 가능합니다.
Q:RZ 시리즈는 어떤 해상도 옵션-17 비트 또는 23 비트를 제공합니까?
RZ 시리즈는 17 비트 (1회당 131,072단계) 및 23 비트 (1회당 8,388,608단계) 싱글 턴 해상도를 모두 지원하며, 주문 코드를 통해 선택 가능합니다.두 옵션 모두 16 비트 멀티 턴 트래킹이 포함되어 있습니다.높은 비트 개수는 정밀 서보 제어 응용 프로그램에 더 세밀한 위치 해상도를 제공합니다.
Q:RZH4809A는 타마가와 SA48시리즈와 호환됩니까?
RZH4809A는 타마가와 SA48시리즈와 비슷한 48mm 외경 폼팩터를 공유합니다.유사점:48mm OD, 17~23 비트 해상도 범위, 16 비트 멀티 턴 카운터, 5V DC 공급.확인할 주요 차이점:RZH4809A는 9mm 원추형 샤프트 (SA48은 6mm 또는 8mm 직선 샤프트 제공)를 사용합니다.통합 전에 샤프트 치수, 장착 피치 및 통신 프로토콜 요구 사항을 확인하십시오.Contact our 엔지니어application specific fitment 평가에 대한 자료입니다.
맞춤형 절대 비트 구성 (17 비트/21 비트/23 비트), 특수 커넥터 하니스 또는 대량 계약 평가가 필요합니까?귀하의 요구 사항을 당사의 직접 판매 디스패치 채널로 보내십시오.
| 항목 | 설명 | QTY/상자 | 상자 /상자 | G.W | N.W | QTY /상자 | 패키지 크기 |
| RZ48 | 절대 인코더, 외경 48mm | 10pcs | 10boxes | 0.9kgs | 0.8kgs | 100pcs | 340 180 * * 47mm |
오늘 데이터시트를 다운로드하여 모든 기술 사양을 확인하십시오.
| 부품 번호 | 인터페이스 |
치수
(mm) |
결의안 범위 | 결의안 카운터 |
통신 빈도 |
일하는 온도 |
통신 빈도 |
작업 속도 |
보호 구조 |
발자국 3D | 데이터 시트 | 샘플 |
| RZ35A08 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 |  |
 |
|
| RZ Series | RS485 | Φ48mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| UZ Series | RS485 | Φ48mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| RS972 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RS970 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RF28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RT28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RF20 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RR28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RS5 | / | / | / | Single/Multi-Turn | / | / | / | / | / | |
|
|
| RSG35 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RSU3506 | RS485 | / | 17-24 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| MS Series | / | / | 17 Bits | Single/Multi-Turn | ≤16K | -10℃～105℃ | 16K | ≤6000rpm | / | |
|
|
| RZ1337A | RS485 | / | 25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 12000rpm | IP40 | |
|
|
| RZ7810 | RS485 | / | 23~25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RS Series | RS485 | / | 17~23 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
