세부사항| 노먼 | 매개 변수 |
| 해상도 (single turn) | 0~131071 (17bits) |
| 랩 수 (여러 바퀴) | 65535 (16bits) |
| 접근 성 | 잘못 경고 배터리 전압 경고 Battery voltage warning |
| 커넥터 | RS485 |
| 통신 빈도 | ≤ 16K |
| 전송 속도 | 2다.5MHz |
| 공급 전압 (Vo) | 4.75V ≤ 더빙 ≤ 5.25V |
차동 출력 레벨 Differential Output Level 높은 수준 낮은 수준의 | 3.5Vmin다. 1.7Vmax다. |
| 변화 시간 (Along change time) | < 100ns 단위 |
입력 허용 편차입니다 축 | 축 런 아웃:< 0.1mm 반경:± 0.1m;방사형 런 아웃:< 0.1mm 성향 각도:< 0. 1 ° |
| 스핀들 속도 | ≤ 6000rpm |
| 관성모멘트 (물리) | 0.72kg · m2 |
| 로터 각가속도 (Rotor Angular Acceleration) | ≤ 80000rad/s2 |
| 진동식 | 10과 55 Hz 사이, 보유 진폭은 1.5 mm입니다; 55와 2000 Hz 사이에서 가속도는 98 m/s2;이 축방향 당 XYZ 2시간, 총 6시간 |
| 기계적 영향 | 980m/s2,11ms, 각 방향으로 3회, 총 18회 |
| 작동 온도 | 10 ℃~105 ℃ |
| 절연 저항 | 50 미터 Ω |
| RS 무게 | (케이블 없이) ≈0.05kg |
| 보호 클래스 | Motor back cover 보호 |
신호 정의 | 5V | GND | 485 + | 485- | 배터리 + | 배터리 GND | NC | P |
| 케이블 색상 | 붉은 | 검은 | 파란색 | 노란색 | 브라운 | 흰색 | 차폐 망사 |
MS1600기계 치수 도면

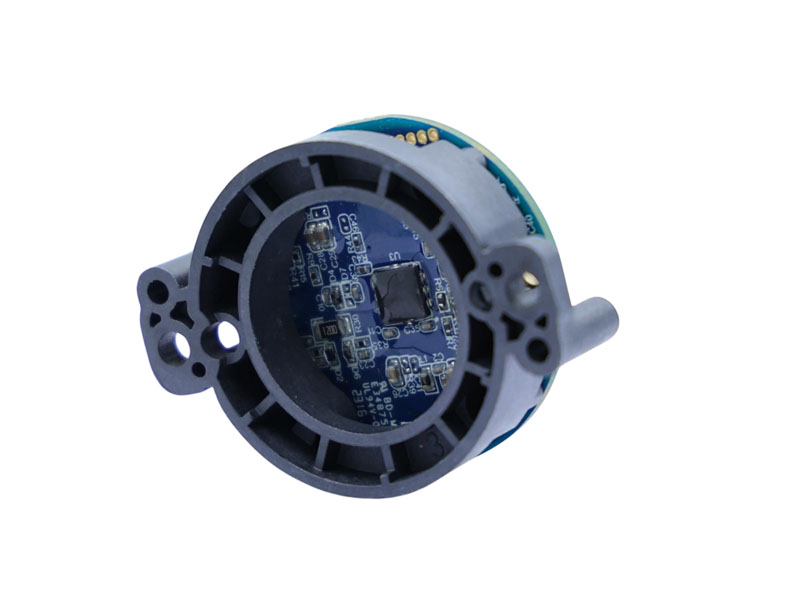

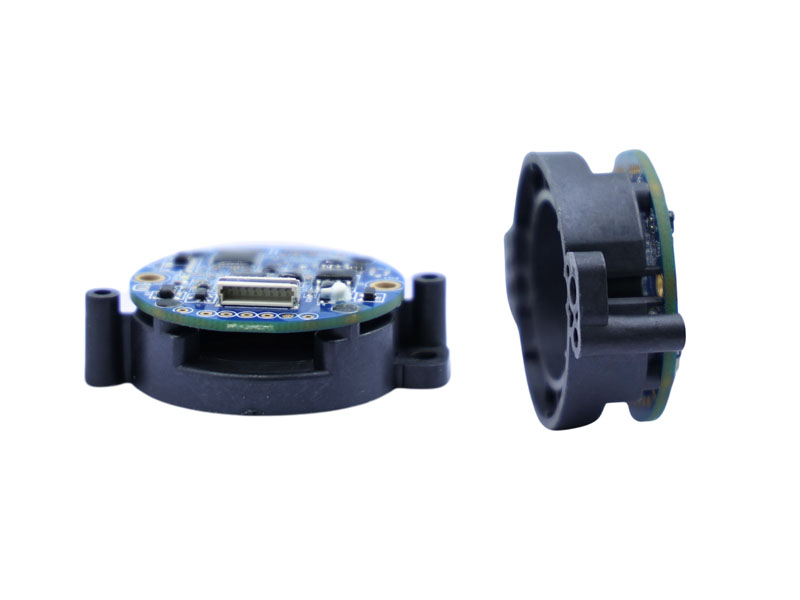

MS 시리즈 절대 자기 인코더는 주로 서보 구동 제어 시스템에 사용됩니다.시스템에 대한 정확한 위치 및 속도 제어 장치에 필요한 피드백 정보 및 보조 신호를 제공합니다.
.
17 비트 싱글 턴 및 16 비트 멀티 턴 기능을 갖춘 고해상도 절대 포지셔닝은 정확한 피드백을 보장합니다.
낮은 관성 모멘트 (0.72 kg·mm²)의 내구성이 강한 마그네틱 인코더 구축으로 빠른 응답과 정확도를 제공합니다.
RS485 통신은 최대 2.5mhz의 전송 속도와 최대 16K의 통신 주파수로 안정적인 데이터 교환을 지원합니다.
다양한 산업 환경에서 안정적인 성능을 위해-10°C에서 105°C 까지의 넓은 작동 온도 범위를 제공합니다.
다재다능한 통합을 위해 40mm 장착 홀과 사용자 정의 가능한 샤프트 직경 옵션 (6mm 및 8mm)이 있는 컴팩트한 디자인.
| 항목 | 설명 | QTY/상자 | 상자 /상자 | G.W | N.W | QTY /상자 | 패키지 크기 |
| MS 시리즈 | MS 시리즈 절대 자기 인코더 | 10pcs | 10boxes | 0.38kgs | 0.3kgs | 100pcs | 310 130 * * 45mm |
오늘 데이터시트를 다운로드하여 모든 기술 사양을 확인하십시오.
| 부품 번호 | 인터페이스 |
치수
(mm) |
결의안 범위 | 결의안 카운터 |
통신 빈도 |
일하는 온도 |
통신 빈도 |
작업 속도 |
보호 구조 |
발자국 3D | 데이터 시트 | 샘플 |
| RZ35A08 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 |  |
 |
|
| RZ35A09 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06Q | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06S | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4408A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZH4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ4809A | RS485 | Φ48mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| UZ3509 | RS485 | Φ35mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4408 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4409 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4809 | RS485 | Φ48mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| RS972 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RS970 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RF28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RT28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RF20 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RR28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RS5 | / | / | / | Single/Multi-Turn | / | / | / | / | / | |
|
|
| RSG35 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RSU3506 | RS485 | / | 17-24 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| MS Series | / | / | 17 Bits | Single/Multi-Turn | ≤16K | -10℃～105℃ | 16K | ≤6000rpm | / | |
|
|
| RZ44 & RZ48 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RZ1337A | RS485 | / | 25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 12000rpm | IP40 | |
|
|
| RZ7810 | RS485 | / | 23~25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RS Series | RS485 | / | 17~23 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
