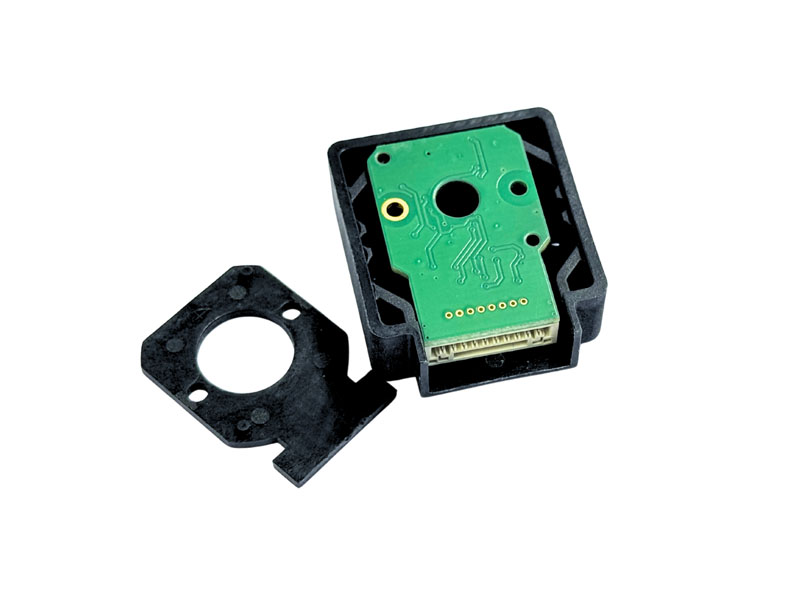

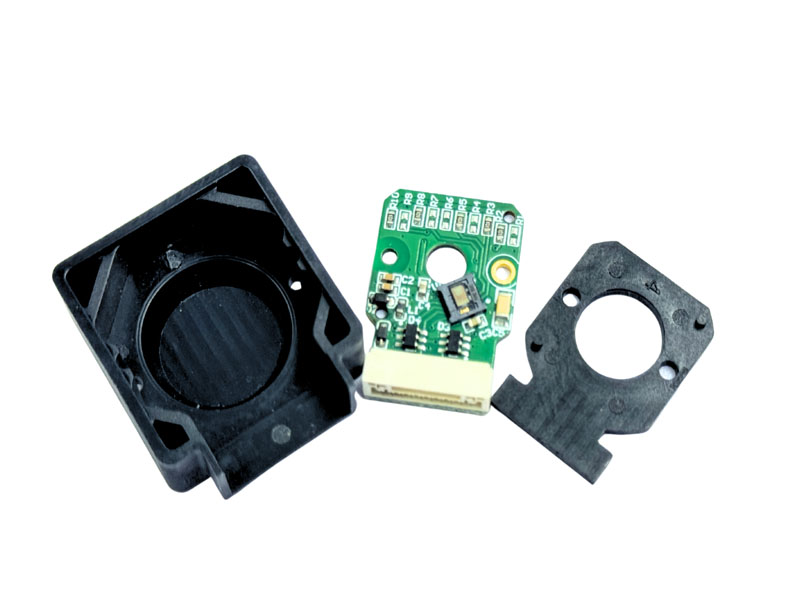

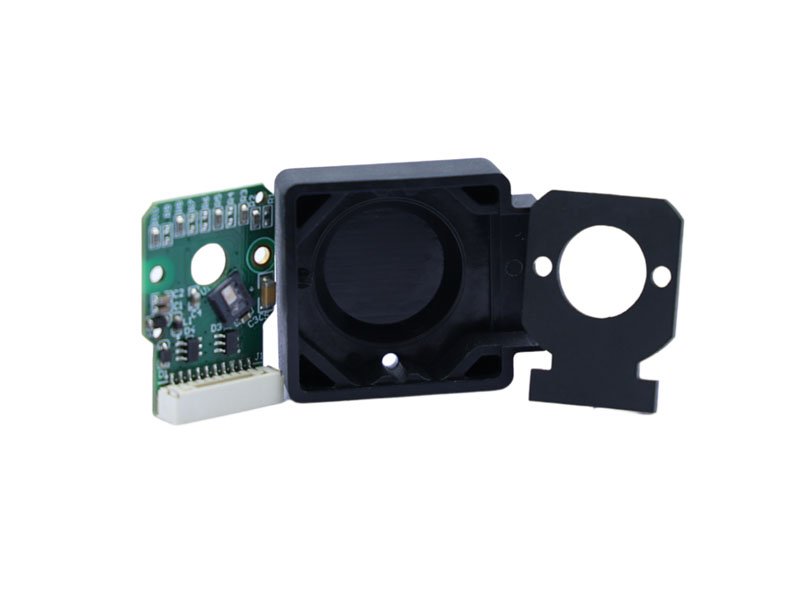

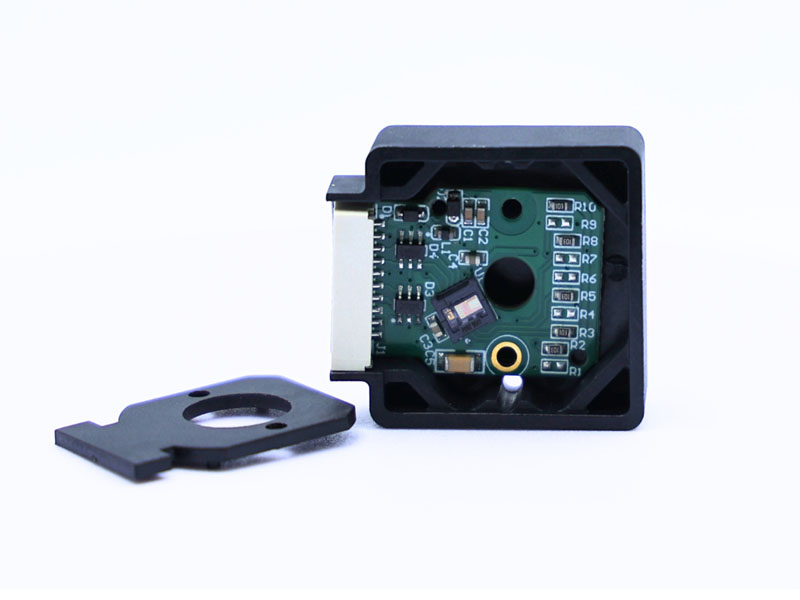

EPOCH RR28시리즈는 PCB한 및 통합 하우징 설계가 적용된 소형 반사 광학 인코더 모듈로, 코드 디스크가 있습니다.500~16000 CPR에 이르는 3채널의 차동 신호를 출력합니다.Z (index) 신호는 90°, 180° 및 360° (standard:90°)에서 선택할 수 있습니다.RR282 서브 시리즈는 1000 카운트 차동 신호의 2개 채널을 출력합니다.작은 크기의 DC 모터, 스테핑 모터 및 서보 모터에 적합합니다.
RR28기계 치수 도면
소형 DC 모터 통합을 위해 설계된 미니어처 폼 팩터.단위:mm.
모터 축 축 놀이 & 르;0. 1 mm
응용 프로그램:이 RR28 반사 광학 인코더 모듈은 작은 크기의 DC 모터, 스테핑 모터 및 서보 모터에 적합합니다.EPOCH&의 일부이다#39;s 광학 인코더 모듈 시리즈는 최대 16,000 CPR까지 고해상도가 필요한 컴팩트한 모터 피드백 애플리케이션을 위해 설계되었습니다.
| 매개 변수 | RR28 | RR282 |
|---|---|---|
| 결의안 (심폐 소생 술) | 500~16,000명 | 1, 000 (고정) |
| 출력 채널 | 3-Channel:A, A/, B, B/, Z, Z/ | 2채널:A, A/, B, B/ |
| 출력 형식 | 차등 (RS422) | |
| 공급 전압 | 3~5V DC | |
| 최대 속도 | 11, 000 RPM | 11, 000 RPM |
| 작동 온도 | -40°C~+85°C | -40°C~+85°C |
| Z 신호 옵션 | 90°, 180°, 360° (표준:90 °) | N/A |
| 커넥터 | GH1.25-1x10P | |
| Motor 축 축 Play | & le;0. 1 mm | |
시계 방향 (CW) 회전 중 파형.3채널 차동 출력 (A, A/, B, B/, Z, Z/).채널 A는 채널 B를 시계 방향으로 회전시킵니다.Z (index) 펄스 폭 선택 가능:90°, 180° 또는 360° 전기도 (standard:90°).
커넥터 모델:GH1.25-1x10P.RR28 3채널 및 RR282 2채널 구성을 위한 핀 할당.
| 핀이 없다. | 신호 (RR28) | 신호 (RR282) | 방향 | 설명 |
|---|---|---|---|---|
| 1 | VCC | VCC | 입력 | 전원 공급 3~5V DC |
| 2 | GND | GND | 입력 | 땅 (0V) |
| 3 | A | A | 출력 | 채널 A (+) 차동 출력 |
| 4 | A/ | A/ | 출력 | 채널 A (-) 차등 출력 |
| 5 | B | B | 출력 | 채널 B (+) 차동 출력 |
| 6 | B/ | B/ | 출력 | 채널 B (-) 차동 출력 |
| 7 | Z | N/C | 출력 | 인덱스 Z (+) 차분 출력 (RR28만) |
| 8 | Z/ | N/C | 출력 | 인덱스 Z (-) 차등 출력 (RR28만) |
| 9 | N/C | N/C | - | 연결되지 않음 (예약됨) 연결되지 않음 (예약됨) Not Connected (Reserved) |
| 10 | N/C | N/C | - | Not Connected (Reserved) |
코드 구조:RR28 [CPR 코드] [샤프트 코드] [연도 코드]-예:RR28-A-01-24
| 심폐 소생 술 코드 | A | B | T | N | 8K | 16K |
|---|---|---|---|---|---|---|
| CPR | 500 | 1, 000 | 2, 000 | 4, 000 | 8, 000 | 16,000 |
| 샤프트 코드 | 01 | 02 | 03 | 04 | 05 | 06 | 11 |
|---|---|---|---|---|---|---|---|
| RR28 | 2mm | 3mm | 1/8에서 | 32 인치 | 3/16에 | 1/4에 | 4mm |
| RR282 | 코드 14-5 mm만 | ||||||
| 주택 유형 | 1 | 2 |
|---|---|---|
| RR28/RR282의 후속작 | 유공 주택 | Non-perforated 주택 |
RR282 하위 모델 (2채널):시리즈 코드에 접미사 "2"를-RR282 [CPR 코드] [샤프트 코드] [연도 코드]다.CPR 코드:A (500), B (1,000).샤프트 코드:14 (5 mm).Z 신호 출력이 없습니다.
Z 신호 (RR28 3채널 전용):90°, 180° 또는 360° 전기도로 구성 가능합니다.표준 기본값:90°.주문할 때 지정해야 합니다.
Q:RR28 반사 광학 인코더 모듈에는 어떤 해상도 옵션을 사용할 수 있습니까?
A:RR28 반사 광학 인코더 모듈은 3채널 차동 출력으로 500 CPR에서 16,000 CPR 까지의 해상도를 제공합니다.RR282 하위 모델은 2채널 차동 출력으로 고정 1,000 CPR을 제공합니다.특정 심폐소생술 코드 사용 가능 여부는 EPOCH에 문의하십시오.
Q:RR28과 RR282 반사 인코더 모듈의 차이점은 무엇입니까?
A:RR28은 500~16,000 CPR에서 선택 가능한 해상도와 조절 가능한 Z (index) 신호를 가진 3채널 모델 (A, A/, B, B/, Z, Z/)입니다.RR282는 고정 1,000 CPR 출력과 Z 신호가 없는 2채널 모델 (a, a/, B, B/)입니다.둘다 동일한 PCBA 및 통합 하우징 디자인과 동일한 GH1.25-1x10P 커넥터를 공유합니다.
Q:RR28 3채널 차동 인코더에서 Z (index) 신호 선택은 어떻게 작동합니까?
A:RR28 3채널 차동 인코더의 Z 신호는 90°, 180° 또는 360° 전기도로 구성될 수 있습니다.달리 명시되지 않는 한 표준 제품은 90° Z 신호로 배송됩니다.이를 통해 서보 모터 및 스테핑 모터 응용 분야에서 다양한 위치 참조 요구 사항에 대한 유연성이 가능합니다.
Q:인코더 모듈과 기존 로터리 인코더의 차이점은 무엇입니까?
A:인코더 모듈 (RR28과 같은)은 코드 디스크가 있는 PCBA 및 통합 하우징 설계를 특징으로 하지만 자체 베어링이나 샤프트가 없습니다.모터 &를 이용하여 모터에 직접 장착할 수 있도록 설계되었다#39;s 자신의 샤프트 및 베어링.따라서 DC 모터, 스테핑 모터 및 서보 모터로의 통합을 위해 더욱 컴팩트하고 비용 효율적입니다.전통적인 로터리 인코더는 자체 베어링과 샤프트를 갖춘 자체 포함 장치입니다.
도 이용 할 수 있습니다:RT28시리즈 반사 광학 인코더 모듈입니다-28mm 폼 팩터, 표준 모터 피드백 적용을 위한 2채널 100~1000 CPR.
맞춤형 해상도, Z 신호 구성 또는 대량 가격 책정이 필요한가?영업팀에 문의하세요.
| 항목 | 설명 | QTY/상자 | 상자 /상자 | G.W | N.W | QTY /상자 | 패키지 크기 |
| RR28 | RR28시리즈 반사형 로터리 인코더 | 10pcs | 10boxes | /킬로그램 | /킬로그램 | 100pcs | 310 130 * * 45mm |
