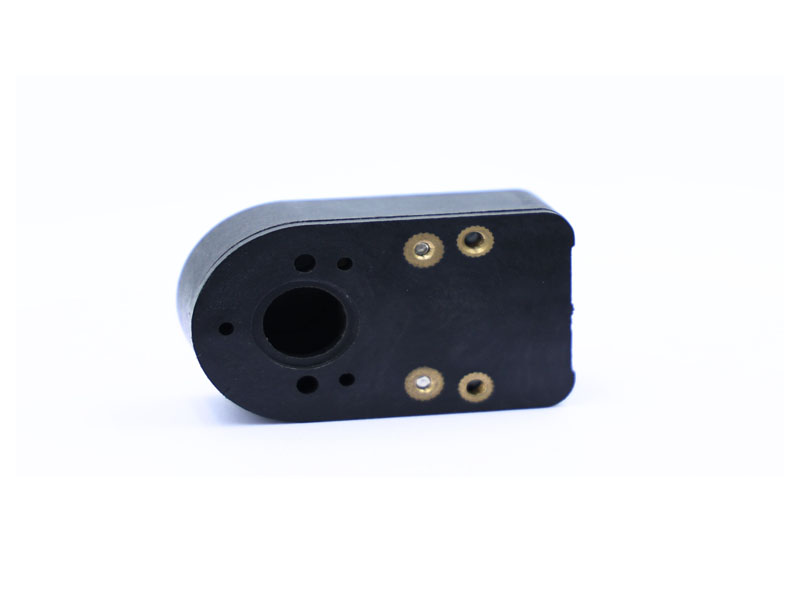

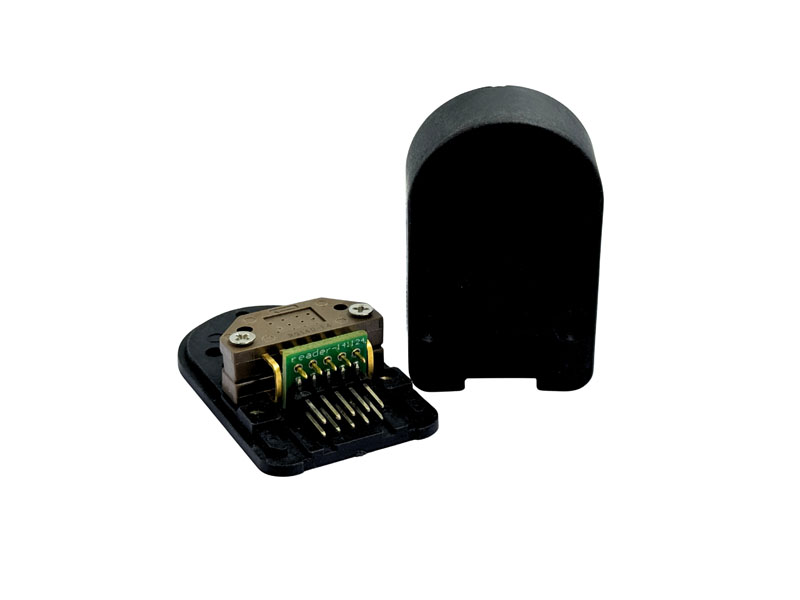

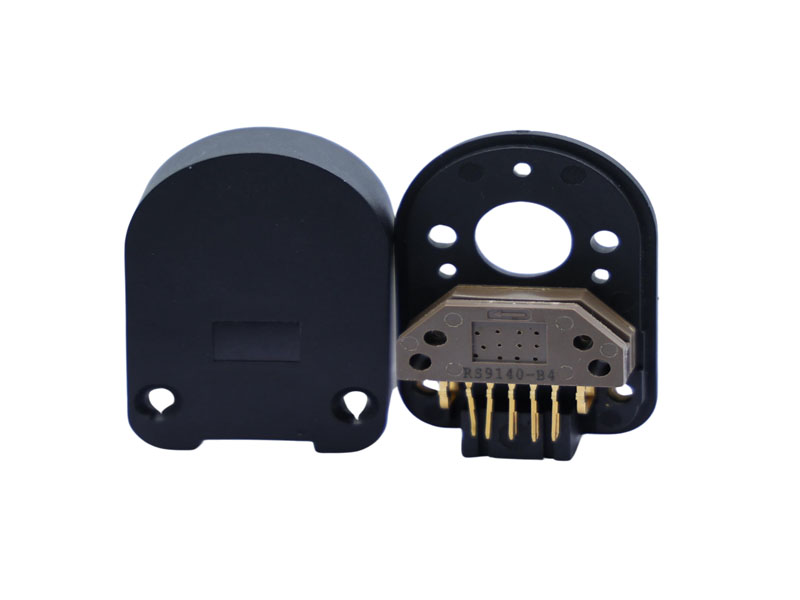

RS5시리즈 간단한 설치 인코더-100~2500 심폐소생술, 스테퍼 모터 & DC 모터 용

EPOCH RS5시리즈는 스텝퍼 모터 및 DC 모터용으로 설계된 간단한 마운팅 증분형 인코더입니다.특수 인코더 디스크로 일반 모델 RS5500-B는 1000 펄스의 a 및 B 신호를 출력합니다.수치 제어 기계 도구, 자동화 장비 및 일반 모션 제어 애플리케이션에서 유연한 통합을 위해 여러 샤프트 직경, 하우징 형상 및 출력 유형을 수용합니다.

빠 른 선택: 기능 기계적인 그림 기술 사양 주문 가이드 F한Q

[기능]RS5시리즈 간단한 설치 인코더-주요 기능 & 설명

•

유형:간단한 설치 광학 증분 인코더입니다

•

해상도:100~2,500 CPR, 11개의 선택 가능한 코드

•

출력:2/3-ch 전압 또는 2/3-ch 차동 (A, A/, B, B/, Z, Z/)

•

주택:4가지 타입-스탠다드, 테일 스퀘어 홀, RS97, RS90

•

디스크:마일라 디스크 또는 금속 디스크 옵션

•

축:2 mm에서 1/4인치까지 10개의 직경 옵션.

•

응용 프로그램:스테퍼 모터, DC 모터, CNC 기계 공구, 자동화 장비

•

설계:간단한 장착, 특수 인코더 디스크로 다양한 샤프트 직경에 적합합니다

RS5시리즈-외부 치수도면 (4개의 하우징 타입)

표준 타입-하우징 코드 5 (RS91 직접 연결 플러그인)

RS5-Standard-Type-Drawing

외부 치수 도면-RS5시리즈 인코더용 표준 타입 하우징 (단위:mm)

테일 스퀘어 홀 타입-하우징 코드 6

RS5-Tail-Square-Hole-Drawing

외부 치수 도면-테일 스퀘어 홀 타입 하우징 (단위:mm)

RS97주택-주택법 7

RS5-RS97-Housing-Drawing

외부 치수 도면-RS97 하우징 타입 (단위:mm)

RS90 Housing-주택법 8

RS5-RS90-Housing-Drawing

외부 치수 도면-RS90 하우징 타입 (단위:mm)

RS5기술 사양-간단한 설치 광학 증분 인코더

매개 변수	규격
기술	간단한 장착 설계를 갖춘 광학 증분 인코더
출력 신호	2-ch 전압 (A,B)/3-ch 전압 (A,B,Z)/2-ch 미분 (A,A/,B,B/)/3-ch 미분 (A,A/,B,B/,Z,Z/)
결의안 범위	100~2,500 CPR (11 코드:C, E, F, G, H, A, P, B, J, T, W; 기타 CPR 사용자 정의 가능)
공급 전압	5V DC (일반)
Housing Types	표준 (RS91 플러그인)/테일 스퀘어 홀/RS97 하우징/RS90 하우징입니다
디스크 유형	Mylar Disk/Metal Disk (선택 가능)
Shaft 직경 옵션	2mm, 3mm, 4mm, 5mm, 6mm, 8mm, 1/8in, 5/32in, 3/16in, 1/4in (10가지 옵션)
응용 프로그램	스테퍼 모터, DC 모터, CNC 기계 공구, 자동화 장비

주문 정보/부품 번호 코드-RS5시리즈 간단한 설치 인코더

RS5시리즈 주문 코드는 형식을 따릅니다:RS5 [하우징] [시그널] [디스크]-[CPR]

샤프트 직경은 별도로 지정됩니다.예를RS5500-B대표:표준 하우징 (5), 2-ch 전압 출력 (0), 마일라 디스크 (0), 1000 CPR (B).

주택 모양

코드	설명
5	표준 타입 (RS91 직접 연결 플러그인)
6	Tail square 홀 타입
7	RS97 주택
8	RS90 주택

신호 출력

코드	설명
0/2	2채널 전압 (A, B)
4	3채널 전압 (A, B, Z)
3	2채널 미분 (A, A/, B, B/)
5	3채널 미분 (A, A/, B, B/, Z, Z/)

디스크 유형 (코드 유형) Disk Type (코드 Type)

Code	설명
S	Mylar disk
P	Mylar disk
M	Metal disk

CPR 코드표

심폐 소생 술 코드	C	E	F	G	H	A	P	B	J	T	W
CPR	100	200	256	360	400	500	600	1, 000	024	2, 000	2,500

* 기타 CPR 값은 맞춤 설정할 수 있습니다-영업팀에 문의하세요.

샤프트 직경 Code Table

샤프트 코드	01	02	03	04	05	06	11	12	13	14
지름	& phi;2mm	& phi;3mm	& phi;1/8에서	& phi;32 인치	& phi;3/16에	& phi;1/4에	& phi;4mm	& phi;6mm	& phi;8 mm	& phi;5mm

예제 주문 코드:Example order Code:

RS5500-B

= RS5시리즈 · 표준 하우징 (5) · 2-ch 전압 (0) · Mylar disk (0) · B=1000 CPR.샤프트 코드를 별도로 지정하십시오.

[상호 참조]관련 제품

PCBA+ 통합 하우징 (별도의 디스크 장착 없음)이 있는 반사형 인코더 설계가 필요한 응용 분야의 경우 다음을 고려하십시오RF28시리즈 반사 광학 인코더 모듈입니다또는RT28시리즈 반사 광학 인코더 모듈입니다차동 신호 출력이 있는 28mm 폼 팩터 옵션의 경우.

기술 faq-RS5시리즈 간단한 설치 인코더

Q:RS5인코더 대 한 HEDS-5500:스테퍼 모터 피드백을위한 간단한 설치 인코더의 장점은 무엇입니까?

RS5 simple installation 인코더는 4개의 하우징 타입 (표준, 테일 스퀘어홀, RS97, RS90)과 2mm에서 1/4in 까지의 10개의 샤프트 직경 옵션을 제공하여 HEDS-5500과 같은 고정 폼팩터 트랜스미션 모듈보다 더 많은 기계적 유연성을 제공합니다.100~2,500 CPR 해상도와 선택 가능한 출력 유형 (2/3-ch 전압 또는 차동)을 갖춘 RS5는 맞춤형 공구 없이도 다양한 스테퍼 모터 및 DC 모터 장착 요구 사항을 수용합니다.

Q:RS5인코더에서 Mylar 디스크와 금속 디스크의 차이점은 무엇입니까?

Mylar disk (code S)는 최대 1,000 CPR까지 표준 해상도 어플리케이션에 적합한 유연하고 가벼운 폴리에스테르 필름 디스크로 일반 자동화에 비용 효율적인 성능을 제공합니다.금속 디스크 (코드 M)는 더 큰 차원 안정성을 제공하며 더 높은 심폐소생술 등급 (1,000 CPR 이상) 및 온도 변동이 더 넓은 응용 분야에 권장되며 인코더 & 대비 일관된 광학 격자 정렬을 보장합니다#39;s 서비스 수명.

Q:CNC 공작기계 어플리케이션을 위해 어떤 RS5 하우징 유형을 선택해야 합니까?

CNC 공작기계 어플리케이션의 경우, 강력한 장착 인터페이스로 인해 표준 하우징 (코드 5, RS91 직접 연결 플러그인) 및 RS90 하우징 (코드 8)이 가장 일반적으로 선택되는 유형입니다.전기적으로 잡음이 많은 CNC 환경에서 노이즈 면역을 위해 차동 신호 출력이 필요한 어플리케이션의 경우 신호 출력 코드 3 (2-ch 차동 A, A/, B, B/) 또는 코드 5 (Z, Z/가 있는 3-ch 차동)를 선택합니다.RS5는 가공 작업에서 고정밀 위치 피드백을 위해 최대 2,500 CPR을 지원합니다.

Q:RS5인코더를 HEDS-5500 또는 HEDS-5600시리즈 증분형 인코더의 대체품으로 사용할 수 있습니까?

예, RS5시리즈는 선택 가능한 전압 또는 차동 형식의 동일한 a/B quadrature 출력 신호를 제공하는 많은 스테퍼 및 DC 모터 애플리케이션에서 HEDS-5500 및 HEDS-5600시리즈 엔코더를 위한 호환 가능한 대안으로 사용될 수 있습니다.그러나 RS5는 통합 모듈이 아닌 별도의 인코더 디스크가 있는 간단한 마운트 디자인을 사용하므로 기계적 인터페이스 검증을 권장합니다.호환성 평가를 위해 모터 샤프트 직경 및 장착 패턴과 EPOCH를 접촉하십시오.
