RZ35시리즈 절대 인코더 모델 비교-RZ35A vs RZ35D06

매개 변수	RZ35A	RZ35D06
바깥 지름	35mm
Shaft 내경 옵션	8mm 직선/9mm 원뿔형	6mm
유형	Single-Turn절대	Multi-Turnabsolute + 16 비트
해상도	17 비트/23 비트 선택 가능
인터페이스	RS485 2.5MHz
공급 전압	단일 5V DC
수신 보호	IP40
최대 속력	6, 000 rpm
Power-Off 메모리	-	16 비트 battery-backed ✓
세부사항	↓ 보기	↓ 보기

참고:8mm 스트레이트 샤프트와 9mm 원뿔형 샤프트는 RZ35A 에서만 사용할 수 있습니다.

[사용]사용:

이 제품은 주로 서보 구동 제어 시스템에 사용됩니다.시스템에 대한 정확한 위치 및 속도 제어 장치에 필요한 피드백 정보 및 보조 신호를 제공합니다.

[기능]RZ35시리즈 절대 인코더 특징 & 사양

•

일하는 온도:-20 ℃~+105 ℃

•

현재 소비:< 100mA

•

배터리 전압:3.6V DC

•

배터리 경고 전압:3.1V

•

배터리 결함 전압:습니다

•

신호 출력:차등 출력

•

전원 공급 장치:단일 5V 공급

•

흥망/시간:주변 100ns 단위

•

절연 저항:50 미터 Ω

RZ35시리즈 기술 사양-17 비트 23 비트 RS485 IP40

매개 변수	규격
해상도	131,072 (17 비트)/8,388,608 (23 비트)
멀티 턴 (RZ35D06전용)	16 비트 멀티 턴 카운터 (65,536 턴, 배터리 지원)
Absolute Positioning 정확도	< ±50 아크초(모터 & 조립 적합에 따라 다름)
반복성 정확성	< ±3 아크초(모터 & 조립 적합에 따라 다름)
인터페이스 프로토콜	RS485
전송 속도	2. 5 MHz \| 통신 빈도 ≤ 16K\| Communication frequency ≤ 16K
허용 축 편차	Dip 각도:0.1°/축 엔드 플레이:<0.1mm/방사 런아웃:<0.01mm
Max 작동 속도	6, 000 rpm
관성 모멘트	늘 kg · mm ²
로터 각가속도 (Rotor Angular Acceleration)	전원:≤80,000 rad/s²/배터리:≤4,000 rad/s²
배터리 전압	3.6V DC (경고:3.1V/결함:2.5V)
기계적 충격	980 m/s² (100G), 11ms, XYZ 방향당 3회 (총 18회)
진동	축당 10-55Hz 1.5mm/55-2000Hz 98 m/s²/2h (총 6h)
작동 온도	-20 °C에서 +105 °C
상대 습도	≤90% (40°C/21d, EN 60068-2-78, 비응축)
수신 보호	IP40
현재 소비	< 100mA
흥망/시간	주변 100ns 단위
절연 저항	50 미터 Ω

RZ35시리즈 장착 액세서리-서보 모터용 리프 스프링 브래킷

시대는 다양한 서보 모터 쉘 지오메트리에 적응할 수 있도록 견고한 리프 스프링 옵션을 공급합니다.참고:모터면 치수에 따라 리프 스프링을 선택합니다.

MP4131-704R (BM Type-Medium Profile with ‌⌀31 Mounting Holes) Leaf Spring Mechanical Drawing

MP4131-704R (BM 유형-Medium Profile with‌⌀31장착 구멍) 잎 봄 기계 도면

MP2831-704R (BL Type-Low Profile with ‌⌀31 Mounting Holes) Leaf Spring Mechanical Drawing

MP2831-704R (BL 유형-Low 프로필 ‌ ⌀ 31 장착 구멍) 잎 봄 기계 그리기

MP1631-704R (BP Type-Flat Profile with ‌⌀31 Mounting Holes) Leaf Spring Mechanical Drawing

MP1631-704R (BP 유형-Flat 프로필 ‌ ⌀ 31 장착 구멍) 잎 봄 기계 그리기

MP4140-704R (CM Type-Standard Profile with ‌⌀40 Mounting Holes) Leaf Spring Mechanical Drawing

MP4140-704R (CM 유형-Standard 프로필 ‌ ⌀ 40 장착 구멍) 잎 봄 기계 그리기

MP2840-704R (CL Type-Low Profile with ‌⌀40 Mounting Holes) Leaf Spring Mechanical Drawing

MP2840-704R (CL 유형-Low 프로필 ‌ ⌀ 40 장착 구멍) 잎 봄 기계 그리기

브 래 킷 참조	Type	응용 프로그램
MP4131-704R	BM 유형	중간 프로필, Ø 31 장착 구멍
MP2831-704R	BL Type	근신 Ø 31 장착 구멍
MP1631-704R	BP Type	납작 한 프로필 Ø 31 장착 구멍
MP4140-704R	CM Type	표준 프로필, Ø 40 장착 구멍
MP2840-704R	CL Type	근신 Ø 40 장착 구멍

Single-Turn

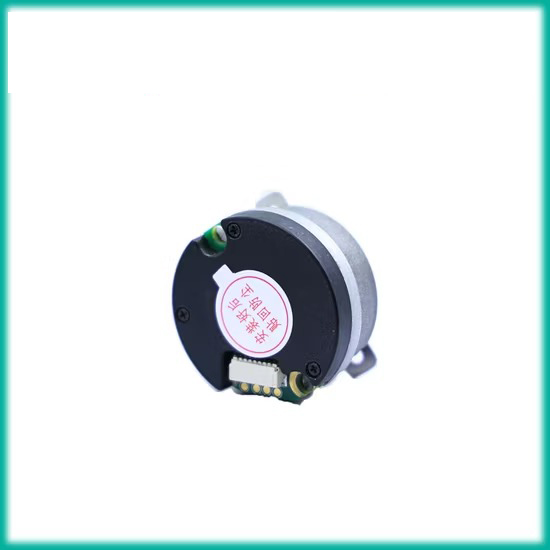

RZ35A-35mm 싱글턴 절대 인코더

8mm 스트레이트/9mm 원뿔형 샤프트 · 17/23 비트 · RS485 2.5MHz · 싱글 턴 절대

키 크기:

과다 복용 35.0 mm | 8mm 곧장 또는 9mm 원 뿔 형 지루하게 샤프트 (선택 가능)| 8mm straight or 9mm conical shaft bore (selectable)

RZ35A08-8mm 직축 버전

RZ35A09-9mm 원뿔형 샤프트 버전

Multi-Turn

RZ35D06-전력 손실 메모리가 포함된 35mm 멀티 턴 절대 인코더

6mm 샤프트 내경 · 17/23 비트 + 16 비트 멀티턴 · RS485 2.5MHz · 배터리 지원 위치 유지

키 크기:

과다 복용 35.0 mm | 6mm 샤프트 지루하게| 6mm shaft bore

[RZ35D06치수 그리기-업로드 대기 중인 추가 보기]

상호 참조 & 소싱 개량 가이드-35mm 절대 인코더 교체 참조

EPOCH RZ35시리즈 절대 인코더는 업계 표준 절대 인코더 애플리케이션의 범위를 위한 물리적 및 전기적 대안으로 설계되었습니다.이RZ35A싱글턴 변형은 타마가와 SA35시리즈와 비슷한 35mm 폼팩터를 공유하는 반면,는RZ35D06다중 회전 변형은 동일한 컴팩트한 설치 공간에서 배터리 지원 절대 위치 대안을 제공합니다.두 모델 모두 RS485 2.5MHz 통신으로 비슷한 17-23bit 해상도를 제공한다.원래 Heidenhain 또는 ssi기반 절대 인코더를 사용하는 응용 프로그램의 경우 프로토콜 호환성 평가를 위해 당사 팀에 문의하십시오.엔지니어들이 검증해야 한다샤프트 내경 치수, 장착 볼트 패턴 및 단일 회전 대 다중 회전 요구 사항지정 하기 전에.자세한 설비 비교는 우리 엔지니어링 팀에 문의하십시오.

⚠️ 상표 & 교환 가능 안전 고지:

이러한 지수 전반에 걸쳐 참조된 모든 OEM 기업 표시, 상표 및 특정 부품 모델 정의는 해당 기업 등록 소유자의 물리적 속성입니다.
EPOCH완전히 독립적인 절대 인코더 제조업체입니다.당사는 이름 있는 상표 소유자와 어떠한 라이선스 링크나 파트너십도 보유하지 않습니다.
엔지니어들이 검증해야 한다샤프트 내경 치수, RS485 통신 프로토콜, 싱글 턴 대 멀티 턴 요구 사항 및 리드 아웃 와이어 구성상호 참조기 전에.

소싱 쿼리 & 교환 교차 인덱스

케이블 정의-8 핀 연결 (RZ35시리즈)

핀	1	2	3	4	5	6	7	8
신호	5V	GND	485 +	485-	배터리 +	배터리 GND	NC	체육
케이블 색	붉은	검은	파란색	노란색	브라운	흰색	-	방패

RZ35시리즈 주문 코드-부품 번호 구성 안내서

아래 디코딩된 카탈로그 안내서를 참조하십시오.예 구성:RZ35A08-RZ35A + 8mm 직축.

1. 시리즈 RZ35-35mm 절대 인코더

2. 모델 변형 A-단회전
D-멀티 턴

3. 샤프트 지름 06-6mm
08-8mm 스트레이트
09-9mm 원뿔형 RZ35A 에서만 8mm/9mm 사용 가능

4. 해상도 17-17 비트
23-23 비트

5. 인터페이스 t-RS485 (표준)
s-시 *
b-비스 * 사용자 정의 *

6. 공급 전압 5V-DC 5V

7. 출력/케이블 g-케이블 출력
c-커넥터

기술 절대 faq-35mm 소싱 가이드

에 관한 표준 쿼리를 탐색합니다EPOCH RZ35시리즈absolute encoder 제품군:

Q:RZ35A는 싱글 턴 또는 멀티 턴 절대 인코더입니까?

RZ35A는 asingle-turn선택 가능한 17 비트 또는 23 비트 해상도의 절대 인코더.RZ35D06은 amulti-turn동일한 싱글 턴 해상도에 전원 꺼짐 위치 유지를 위한 16 비트 배터리 지원 멀티 턴 카운터를 갖춘 절대 인코더.

Q:RZ35시리즈는 타마가와 SA35시리즈와 호환됩니까?

RZ35시리즈는 타마가와 SA35시리즈와 비슷한 35mm 외경 폼팩터를 공유합니다.유사점:35mm OD, 17~23 비트 해상도, RS485 통신.확인할 주요 차이점:샤프트 보어 타입 (6mm/8mm 직선 vs. 9mm 원뿔형), 싱글 턴 vs. 멀티 턴 구성.통합하기 전에 모든 기계적 및 전기적 매개 변수를 확인하십시오.Contact our 엔지니어application specific fitment 평가에 대한 자료입니다.

Q:RZ35시리즈는 어떤 해상도 옵션-17 비트 또는 23 비트를 제공합니까?

RZ35A와 RZ35D06은 모두 선택 가능한 17 비트 (131,072 스텝/rev) 또는 23 비트 (8,388,608 스텝/rev) 싱글 턴 해상도를 지원합니다.RZ35D06은 16 비트 멀티턴 트래킹을 추가합니다.
