RZ7810-고해상도 절대 인코더, RS485로 23~25 비트 멀티 턴

배터리 지원 16 비트 다중 회전 카운터를 갖춘 고신뢰성, 고해상도 다중 회전 절대 인코더.23~25 비트 선택 가능한 싱글턴 해상도, RS485 2.5MHz 시리얼 통신, ∅10원추형 샤프트 (∅10 conical shaft) 가 1:10 테이퍼 기능을 제공한다.높은 위치 정확도를 요구하는 정밀 서보 모터 피드백 응용 분야를 위해 설계되었습니다.

[사용]사용:

이 제품은 주로 서보 구동 제어 시스템에 사용됩니다.시스템에 대한 정확한 위치 및 속도 제어 장치에 필요한 피드백 정보 및 보조 신호를 제공합니다.

[기능]RZ7810 절대 인코더 특징 & 사양

•

해상도:23 비트~25 비트 선택 가능

•

Multi-Turn:16 비트 카운터 (65,536 턴)

•

인터페이스:RS485, 2.5MHz 전송 속도

•

축:∅10원뿔형, 테이퍼 1:10

•

맥스 속도:6, 000 rpm

•

공급:단일 5V DC

•

현재:< 120m한

•

온도:-20 °C에서 +105 °C

•

IP 평가:IP40

RZ7810기술 사양-23-25 비트 RS485 멀티 턴 절대

매개 변수	규격
Single-Turn 해상도	8,388,608 (23 비트)~33,554,432 (25 비트) 선택 가능
Multi-Turn 카운터	16 비트 (65,536 턴, 배터리 지원 유지)
절대 Positioning 정확도	< ±50 아크 초 (모터 & 조립 적합에 따라 다름)
반복성 정확성	< ±3 아크초 (모터 & 조립 적합에 따라 다름)
인터페이스 프로토콜	RS485
전송 속도	2. 5 MHz \| 통신 빈도 ≤ 16K\| Communication frequency ≤ 16K
샤프트 지름	∅10원뿔형 샤프트, 테이퍼 1:10
허용 축 편차	축 방향:±0.5mm/방사 방향:±0.02mm/Dip 각도:0.1°/Endplay:<0.1mm/런아웃:<0.01mm
Max 작동 속도	6, 000 rpm
관성 모멘트	0.68 kg · mm ²
로터 각가속도 (Rotor Angular Acceleration)	전원:≤80,000 rad/s²/배터리:≤4,000 rad/s²
현재 소비	< 120 마
배터리 전압	3.6V DC (경고:3.1V/결함:2.5V)
공급 전압	단일 5V DC
작동 온도	-20 °C에서 +105 °C
상대 습도	≤90% (40°C/21d, EN 60068-2-78, 비응축)
수신 보호	IP40
기계적 충격	980 m/s² (100G), 11ms, XYZ 당 3회 (총 18회)
진동	10-55Hz 1.5mm/55-2000Hz 98 m/s²이다
흥망/시간	주변 100ns 단위
절연 저항	50 미터 Ω

RZ7810장착 액세서리

EPOCH는 RZ7810시리즈용 마운팅 액세서리를 공급합니다.자세한 장착 홀 배치 (4-∅4.5 관통홀)는 기계 치수 도면을 참조하십시오.

참조	설명
MD1510-701A	RZ7810시리즈용 마운팅 액세서리
MN3010-701A	RZ7810시리즈용 마운팅 액세서리

RZ7810기계적 차원

4-∅4.5 구멍을 통한 장착.∅10원뿔형 샤프트가 1:10 테이퍼.전체 사양은 공식 RZ7810기계 치수 도면을 참조하십시오.

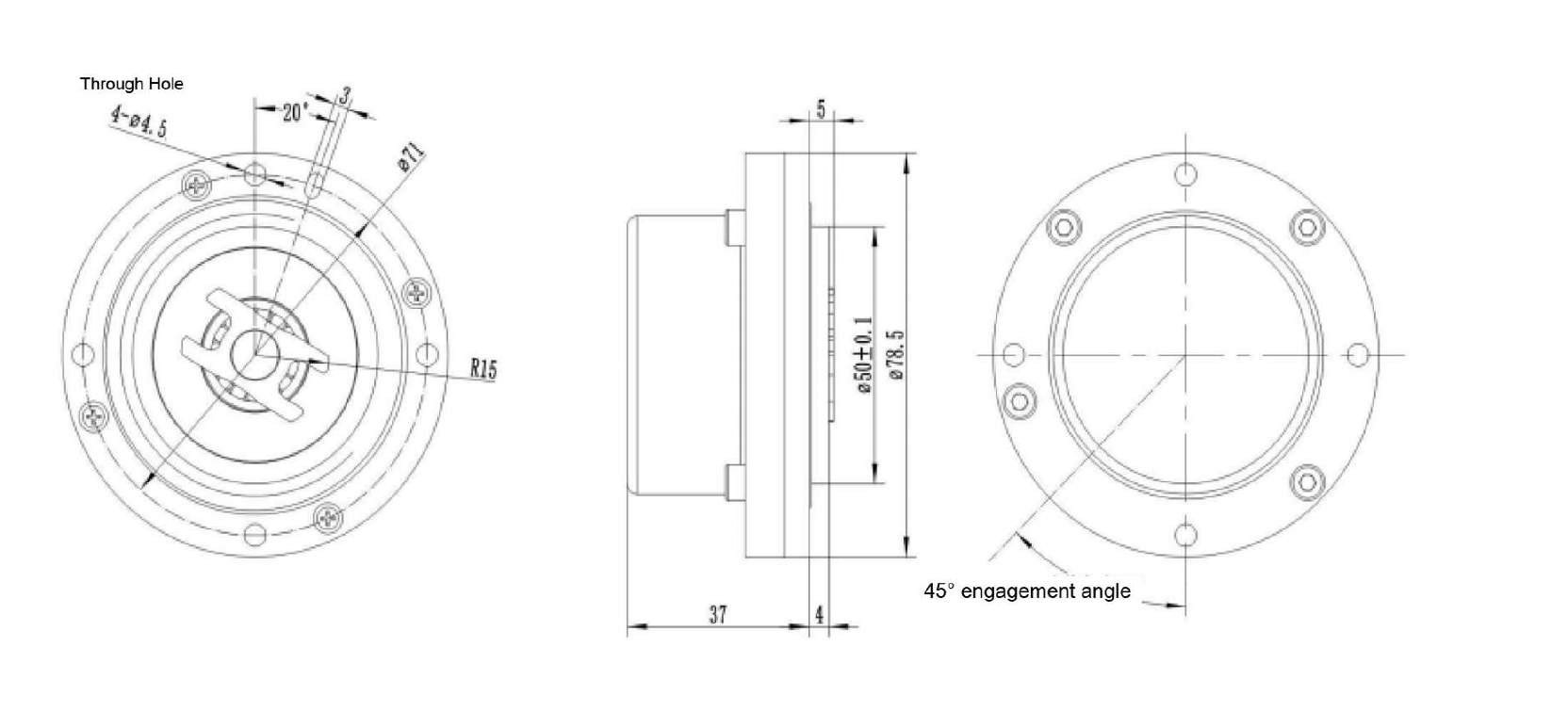

RZ7810A Mechanical Dimension Drawing

RZ7810A 기계 치수 도면

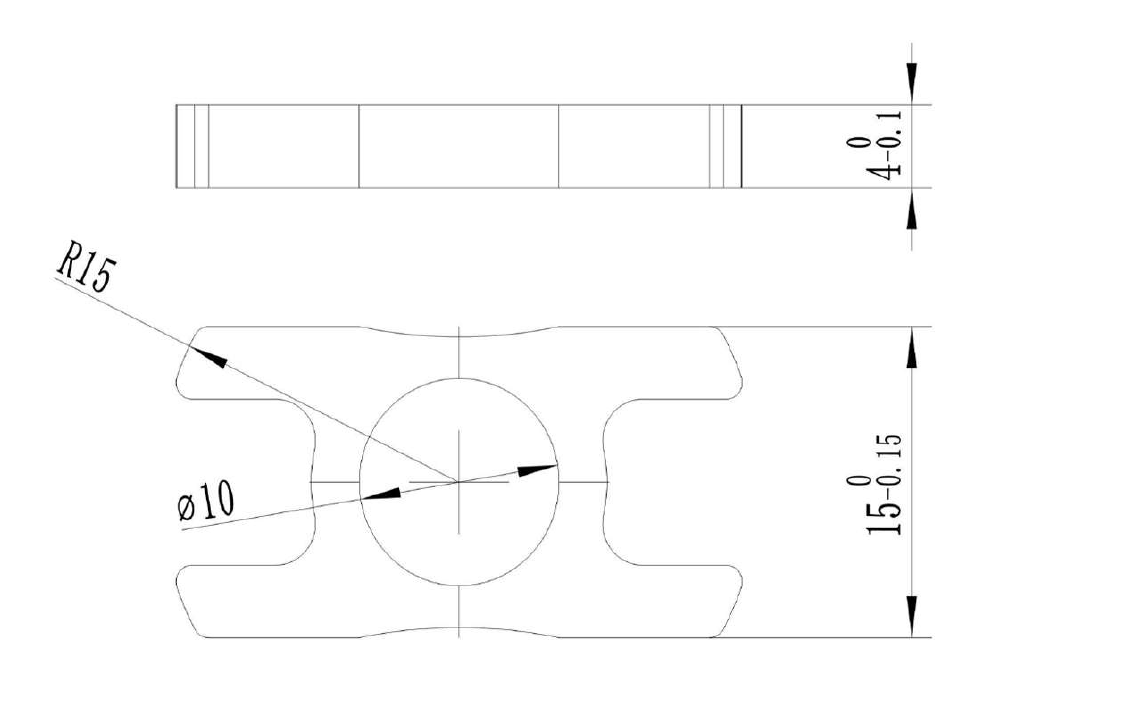

MD1510-701AMechanical Dimension Drawing

MD1510-701AMechanical 치수 도면

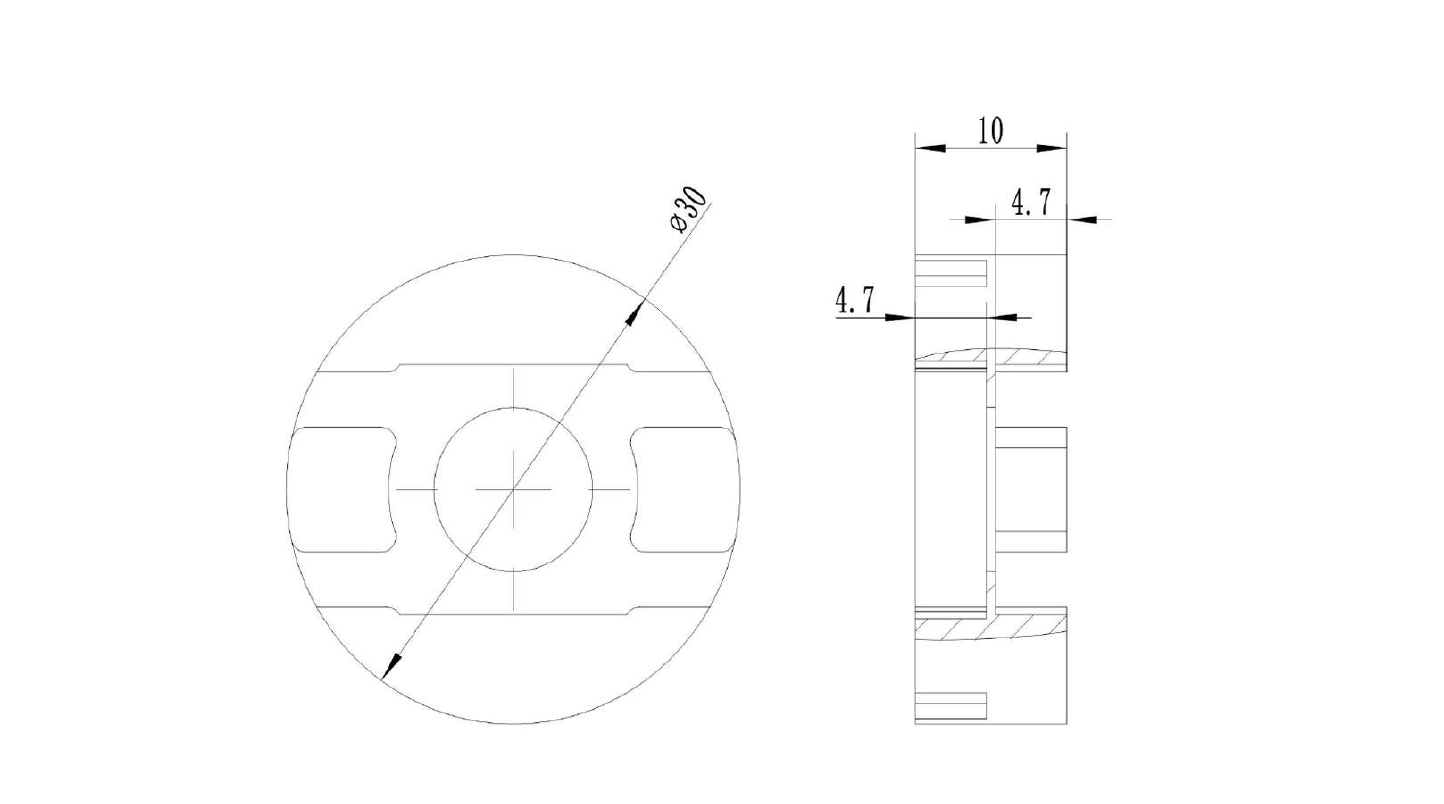

MN3010-701A Mechanical Dimension Drawing

MN3010-701A 기계 치수 도면

케이블 정의

함수	5V	GND	485 +	485-	배터리 +	배터리 GND	방패
케이블 색	붉은	검은	파란색	노란색	브라운	흰색	차폐 망사

주문 정보/부품 번호

일련 번호

Absolute

구조 형태

베어링과

바깥 지름

78mm

∅ 구멍

10mm 곧장

식별

ID 번호

해상도

25bit/23bit

차례 모드

P/M/S이다

인터페이스

T/S/B이다

고정

U-Joint

전압

G0.35m

케이블

G + 길이

부품 번호 예제 Example Part Number

RZ7810A 23 M T F 5V G0.35m입니다

결의안 (비트)

25-25bit (33,554,432단)

23-23bit (8,388,608단)

차례 모드

M-멀티 턴 (16bit)

P-유사 멀티턴 (16bit)

S-Single-Turn

인터페이스 (프로토콜)

T-485인터페이스 *

S-SSI 인터페이스 *

B-BISS 인터페이스 *

* 별표로 표시된 프로토콜은 사용자 정의할 수 있습니다.맞춤형 주문 구성은 EPOCH sales에 문의하십시오.

상호 참조 & Retrofit 가이드

EPOCH RZ7810은 23-25 비트 선택 가능한 해상도, RS485 2.5MHz 통신, ∅10원추형 샤프트가 1:10 테이퍼인 고해상도 멀티턴 절대 인코더다.높은 위치 정확도를 요구하는 정밀 서보 모터 피드백 어플리케이션을 위한 대안으로 설계되었습니다.엔지니어는 샤프트 치수, 장착 패턴 및 프로토콜 요구 사항을 지정하기 전에 확인해야 합니다.

⚠️ 상표 & 안전 고지:

EPOCH는 독립적인 인코더 제조업체입니다.통합하기 전에 모든 기계적 및 전기적 파라미터를 확인하십시오.

기술 faq-RZ7810 Absolute Encoder

Q:RZ7810은 어떤 해상도 옵션을 제공합니까?

RZ7810은 23 비트 (8,388,608 스텝)에서 25 비트 (33,554,432 스텝)까지 선택 가능한 싱글 턴 해상도를 지원하며, 65,536회전 이상의 절대 위치 추적을 위한 16 비트 멀티 턴 카운터와 결합되었습니다.

Q:RZ7810은 어떤 샤프트 유형을 사용합니까?

RZ7810은 ∅10원추형 샤프트가 1:10 테이퍼 (tapered shaft fit)를 필요로 하는 정밀 서보 모터 통합에 적합한 것이 특징이다.

Q:멀티 턴 유지에 대한 배터리 사양은 어떻게 되나요?

외장 배터리 3.6V DC.3.1V에서 낮은 배터리 경고;2.5V에서 결함 임계값.현재 소모량< 120mA.

B2B Global Absolute RFQ Sourcing입니다

견적을 요청하다

맞춤형 해결 구성, 특수 커넥터 또는 대량 가격 책정이 필요하십니까?영업팀에 문의하세요.

직접 소싱 평가 요청 →

판매:liya@epoch-electronic.com

법적 고지 사항:참조된 모든 제조업체 이름과 상표는 상호 호환성 참조용입니다.EPOCH는 OEM 브랜드에 소속이 없는 독립적인 제조업체입니다.

주문 정보

주문 정보/부품 번호

Ordering Information/Part Number

포장 정보

항목

설명

QTY/상자

상자

/상자

G.W

N.W

QTY

/상자

패키지 크기

RZ7810

RZ7810 23-25Bit 절대 인코더 멀티 턴

10pcs

10boxes

/킬로그램

100pcs

310 130 * * 45mm

오늘 데이터시트를 다운로드하여 모든 기술 사양을 확인하십시오.
