그 시대RK 광학 인코더 키트소형 c 형 플라스틱 패키지의 고성능, 저가의 2채널 광학 증분 인코더 모듈입니다.회전 및 선형 위치 감지를 위해 설계되었으며, 최대까지 전달합니다600 CPR코드 디스크로 맞출 때, 빠름과 함께200 kHz응답 빈도 및 single5V 공급다.표준인 코 더 키트 기능과 TTL-compatible 출력 2k Ω 내부 pull-up 저항기, 그리고 모두 지원 650nm (레드)와 850nm (적외선) 광원 유연 한 시스템 통합을 위한 것이다.
그림 6-장착 구멍이 없는 직선 리드 치수
[업로드:RK-Fig6-StraightLead-NoHoles.jpg]
기계 도면-장착 구멍이 없는 직선 리드 패키지 (모든 치수 mm 단위)
그림 7-장착 구멍이 있는 직선 납 치수
[업로드:RK-Fig7-StraightLead-WithHoles.jpg]
기계 도면-장착 구멍이 있는 직선 리드 패키지 (모든 치수는 mm 단위)
Fig.8-장착 구멍 없이 구부러진 납 치수
[업로드:RK-Fig8-BentLead-NoHoles.jpg]
기계 도면-장착 구멍이 없는 구부러진 리드 패키지 (모든 치수 mm 단위)
Fig.9-장착 구멍으로 구부러진 납 치수
[업로드:RK-Fig9-BentLead-WithHoles.jpg]
기계 도면-장착 구멍이 있는 구부러진 리드 패키지 (모든 치수는 mm 단위)
그 시대RK 광학 인코더 키트고성능, 저가의 2채널 광학 증분 인코더 모듈입니다.이 제품은 높은 시준 광원과 작은 c 자 모양의 플라스틱 패키지에 동봉된 디텍터 IC로 구성됩니다.코드 디스크 또는 코드 스트립과 매칭되면 정밀한 회전식 또는 선형 위치 정보를 제공합니다.RK 시리즈는 다중 해상도 옵션이 있는 선형 (LPI) 인코더 구성도 지원합니다.
2채널 증분 인코더-ttl 호환 수준의 Quadrature Aout 및 Bout 출력
최대 600 CPR코드 디스크와 페어링할 때 회전 해상도
선형 LPI 옵션:선형 인코더 응용 프로그램을 위한 20, 45, 90, 150, 180, 300, 360 LPI
200 kHz 응답 주파수고속 모션 제어 피드백을 위해
단일 5V 공급(4.5V~5.5V) 전력 소모가 적습니다
2k Ω pull-up 안A 및 B 채널 출력에 (TTL 호환)
선택 가능한 광원:650nm (적색) 또는 850nm (적외선)
넓은 작동 온도:-20°C~+85°C
실험적 구조-소형 플라스틱 패키지로 장착이 간편합니다
여러 기계 옵션:장착 구멍이 있거나 없는 직선 또는 구부러진 리드
의 전형적인 응용 프로그램RK C-shape 광학 인코더 키트프린터, 플로터, 복사기, 사무자동화설비, 산업자동화설비 등이 포함된다.표준 인코더 키트는 신뢰할 수 있는 2채널 quadrature 출력을 요구하는 서보 모터 위치 피드백 및 일반 모션 제어 시스템에도 적합합니다.
| 매개 변수 | 규격 |
|---|---|
| 기술 | 광학 증분 인코더 모듈, c 형 플라스틱 패키지 |
| 출력 신호 | 호환 되 2-channel (Aout, 한바탕)-TTL, 2k Ω pull-up 안 |
| Resolution (Rotary) | 최대 600 CPR (코드 디스크와 일치) |
| 선형 LPI 옵션 | 20, 45, 90, 150, 180, 300, 360 LPI |
| 공급 전압 | 4.5V~5.5V (단일 5V) |
| 반응 빈도 | 200 kHz |
| 작동 온도 | -20°C~+85°C |
| 스토리지 온도 | -40°C~+85°C |
| 광원 | 650nm (적색) 또는 850nm (적외선) 선택 가능합니다 |
| 매개 변수 | 기호 | 등급 |
|---|---|---|
| 스토리지 온도 | Ts | -40~+85 °C |
| 작동 온도 | TA | -20~+85 °C |
| 공급 전압 | Vcc | -0.5~7 V |
| 온도 피복 | - | ≤260 °C (t ≤ 5초) |
| 반응 빈도 | f | 200 KHz |
| 역방향 전압 | Vr | 5 V |
| 전진 전류 (650nm) | If | 30 엄마 |
| 전진 전류 (850nm) | If | 70 mA |
권장 작동 범위에서 일반적으로 25 °C에서
| 매개 변수 | 기호 | 민다. | Typ다. | 맥스. | 단위 | 상태 |
|---|---|---|---|---|---|---|
| 광원 (650nm) 정방향 전압 | Vf | 1. 8 | 2. 0 | 2. 3 | V | If= 20 마 |
| 광원 (850nm) 전진 전압 | Vf | 1. 4 | - | 1. 9 | V | If= 20 마 |
| 광원 (650nm) 파장 | λp | 650 | - | 660 | nm | If= 20 마 |
| 광원 (850nm) 파장 | λp | 840 | - | 860 | nm | If= 20 마 |
| 현재 공급 | Icc | - | 10 | 15 | mA | If= 20 마 |
| Low Level 출력 전압 | V땀내나 | - | 0. | 0. 4 | V | 2k Ω pull-up |
| High Level 출력 전압 | V오 | 2. 4 | 4.5 | - | V | 2k Ω pull-up |
| A/B 상승시간 | tr | - | 160 | - | ns | 2k Ω, CL즉 8 pF |
| A/B 가을 타임 | tf | - | 20 | - | ns | 2k Ω, CL즉 8 pF |
| AB Duty 비율 | Dt | 40 | 50 | 60 | % | - |
| A/B 위상차 | θ | 60 | 90 | 120 | ° e | - |
그림 1-650nm 포워드 전압과 포워드 전류
[업로드:RK-Fig1-650nm-IV-Graph.jpg]
I-V 그래프-650nm 광원에 대한 전진 전압(V) vs 전진 전류(mA)
그림 2-650nm 전방 전류 및 상대 발광도
[업로드:RK-Fig2-650nm-LI-Graph.jpg]
L-I 그래프-650nm 광원에 대한 전방 전류 (mA) 대 상대 광도
그림 3-850nm 포워드 전압과 포워드 전류
[업로드:RK-Fig3-850nm-IV-Graph.jpg]
I-V 그래프-850nm 광원에 대한 전진 전압 (V) vs 전진 전류 (mA)
그림 4-850nm 전방 전류 및 상대 발광도
[업로드:RK-Fig4-850nm-LI-Graph.jpg]
L-I 그래프-850nm 광원에 대한 전진 전류 (mA) 대 상대 광도
| VF (V) | 1. 5 | 1. 6 | 1. 7 | 1. 8 | 1. 9 | 2. 0 | 2. 1 | 2. 2 | 2. 3 | 2. 4 | 2. 5 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| IF (mA) | 1. 0 | 1. 0 | 1. 1 | 1. 2 | 3. 0 | 7. 0 | 0 이상이 | 18.0 | 24.0 | 29.0 | 30.0 |
I-V 참조 데이터-650nm 및 850nm 광원 모두에 적용 가능 (25 °C 에서의 일반적인 값)
그림 5-A/B 출력 파형 다이어그램
[업로드:RK-Fig5-AB-출력-Waveform.jpg]
채널 간 90° 전기적 위상 이동을 보여주는 Quadrature Aout 및 Bout 파형 타이밍 다이어그램
| 핀 이름 | 함수 | 방향 |
|---|---|---|
| 한 | 긍정적인 북극의 광원 (240 Ω 전류 제한 저항기 권장, VCC = 5V) | 입력 |
| Ca | 광원의 음극입니다 | 땅 |
| Vcc | 전원 공급 장치 +, 5V | 전원 |
| Aout | 채널 출력으로 2k Ω pull-up 안 | 출력 |
| Bout | B 채널 출력, 2k Ω pull-up 안 | Output |
| Gnd | 땅 | 땅 |
코드 구조:RK [LPI 코드] [리드 타입]-[광원] [장착 구멍]
| LPI 코드 | 02 | 45 | 09 | 15 | 18 | 30 | 36 |
|---|---|---|---|---|---|---|---|
| LPI | 20 | 45 | 90 | 150 | 180 | 300 | 360 |
| 리드 코드 | 0 | 1 |
|---|---|---|
| 구성 | 연속으로이 어질 | 휘 어질 |
| 빛 코드 | 6 | 8 |
|---|---|---|
| 파장 | 650nm (빨간색) | 850nm (적외선) |
| 구멍 코드 | (생략) | 1 |
|---|---|---|
| 마운트 | 없이 구멍 | 구멍 |
예제 주문 코드:Example order Code:
RK300-6
= RK 시리즈 · 30=300 LPI · 0= 직선 리드 · 6=650nm 적색 광원 · (생략)= 장착 구멍이 없습니다
RK091-81
= RK 시리즈 · 09=90 LPI · 1= 휘어진 납 · 8=850nm 적외선 광원 · 1= 장착 구멍이 있습니다
모듈 본체에는 아래와 같이 제조 연도 코드와 LPI 해상도 코드를 나타내는 제품 라벨이 표시되어 있습니다.

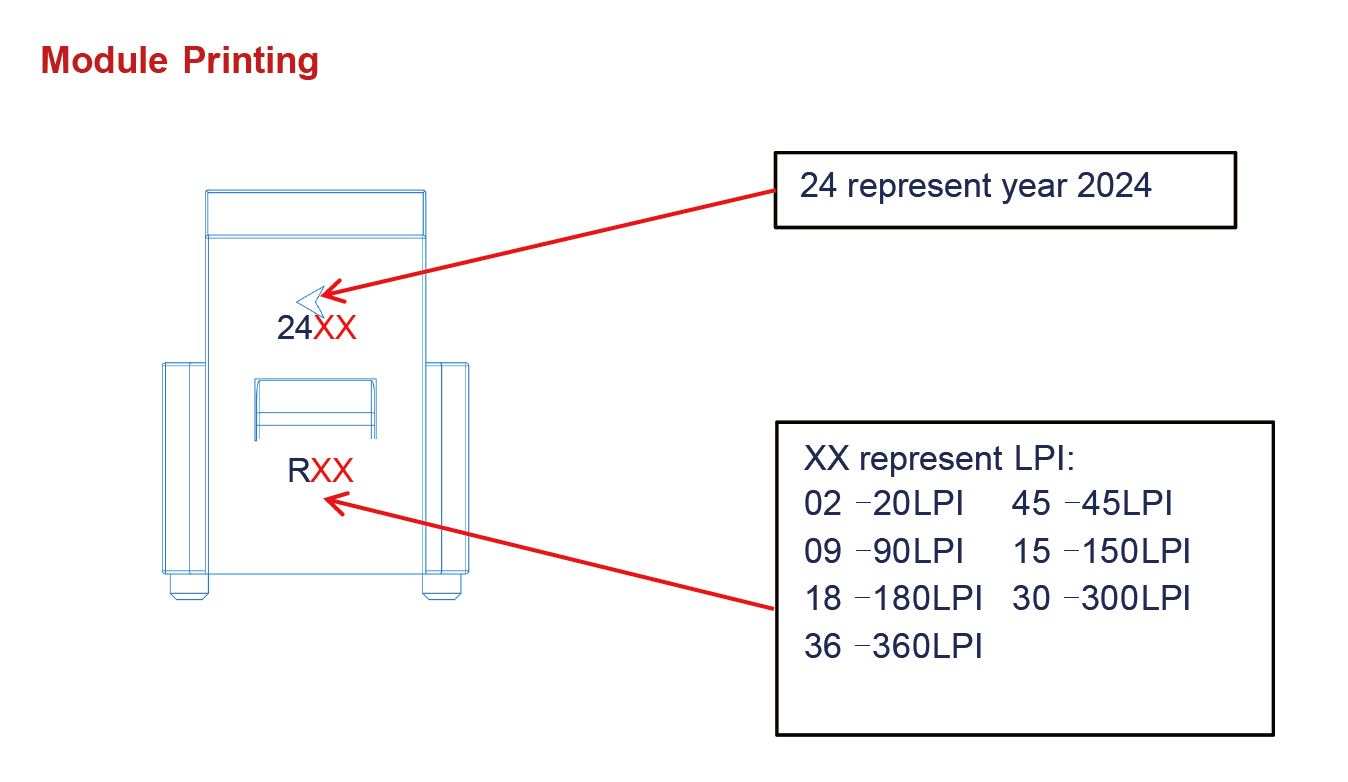

모듈 인쇄-년 코드 & LPI 마킹
[업로드:RK-Module-Printing-Label.jpg]
24XX (2024년) 및 RXX (LPI 코드, 예:R36 = 360 LPI)를 보여주는 제품 라벨.
예제 코드:02=20LPI, 09=90LPI, 18=180LPI, 36=360LPI, 45=45LPI, 15=150LPI, 30=300LPI.
더 넓은 공급 전압 범위 (2.7V~5.5V) 또는 추가 LPI 옵션 (37, 75, 120, 254, 450 LPI)이 필요한 애플리케이션의 경우 다음을 고려하십시오RK_L 시리즈 광학 인코더 키트다.RK_L 변형와 같은 실험적 기계적 설계 및 패키지 기능 850nm인 적외선 광원, 하지만 낮은 금리의 운영 반응 빈도 (60 kHz) 및 내부 2k 가 포함 되지 않은 Ω pull-up 저항기.
A:였 광학인 코 더 키트를 제공 TTL-compatible 2-channel quadrature 출력 (Aout 및 바우 트)과 2k Ω pull-up 저항기 모 듈을 통합 안하고, 외부 회로 설계를 간소화 할 수 있습니다.
A:회전식 어플리케이션의 경우 RK 증분 인코더 키트는 코드 디스크와 일치시 최대 600 CPR을 지원합니다.선형 인코더 구성의 경우 LPI 옵션에는 20, 45, 90, 150, 180, 300 및 360 LPI 가 있습니다.
A:RK c 형상 광학 인코더 키트는 신뢰할 수 있는 2채널 증분 위치 감지가 필요한 프린터, 플로터, 복사기, 사무 자동화 장비, 산업 자동화 시스템 및 서보 모터 위치 피드백 애플리케이션에 적합합니다.
RK 시리즈는 아래 표와 같이 다양한 옵션으로 제공됩니다.
| 항목 | 설명 | QTY/트 레이 | 트 레이/상자 | G.W | N.W | QTY/상자 | 패키지 크기 |
| 였 시리즈 | RK 시리즈 광학 인코더 모듈입니다 | 160 pc | 트 레이 10 | 96 킬로그램 | 0. 8 킬로그램 | 1600 pc | 375 * 314 * 165 (mm) |
| 160 pc | 40 트 레이 | 6.94 킬로그램 | 3. 2 킬로그램 | 6400 pc | 270 560 * * 320 (mm) |
재료 중량 일정 (물질 무게 Schedule)
| Material | 광학 인코더 모듈 (Optical Encoder Module) | 트 레이 | 상자/작은 | 상자/큰 |
| Weight | 0.5g/pc | 74g/pc | 420g/pc | 780g/pc |
| QTY/상자 | 1,600pcs/6,400pcs입니다 | 10트 레이/ 40 trays | 1% | 1% |
| 무게/상자 | 800g/3,200g | 740g/2,960g이다 | 420g | 780g |
| 1,960g/1600pcs | 6,940g/6400pcs |
