G5806시리즈-한/B/Z 출력의 58mm 서보 플랜지 증분 인코더

내부적으로 직접 코드 디스크 신호 판독을 위한 ASIC 위상 배열 칩과 초 병렬 광학 부품을 장착하고 있습니다.간편한 모터 장착을 위한 서보 플랜지 내장.표준 회선 드라이버 (26LS31) RS422와 호환되며, TTL과 호환되는 6개의 출력 신호를 제공합니다.EPOCH는 서보 모터 피드백 애플리케이션을 위한 소싱 솔루션을 제공하는 신뢰할 수 있는 산업용 인코더 공급업체입니다.

이 어질 시간:7일 파견 | 가격:견적 문의 견적 문의 Contact for Quote

IP54 보호 방수, 기름 방지, 방진

58mm 서보 플랜지 플랜지가 내장되어 있어 쉽게 장착할 수 있습니다

ASIC 위상배열 칩 초병렬 광학부품 (Ultra-parallel optical components)

높은 빈도 0~500 kHz 응답 속도

넓은 온도 범위 -30°C~+85°C 작동

28 Pulse 옵션 50~3600 p/r 사용자 정의 가능

6가지 출력 방법 NPN, PNP, 전압, 보완, 26LS31, 7272

G5806 58mm 서보 플랜지 인코더-기술 사양 & 매개 변수

공급 전압 (VCC)	DC 5V±0.25V 또는 5~26V
출력 전압	높은 수준 ≥3.4V, 낮은 수준 ≤0.4V
현재 소비	≤ 160mA
해상도 (Pulses per Revolution)	50~3600 p/r이다
반응 빈도	0~500 kHz
출력 파형	사각파, 듀티 주기 0.5T±0.1T
시작 토크 (+25°C)	4 × 10 ⁻ N · m ³
관성 모멘트	4 × 10 ⁻ ⁶ kg · m ²
Max 샤프트 부하	방사형:30N, 축형:20N
Max 기계 회전 속도	6000 r/min
진동 저항	49m/s², 10~200Hz, XYZ 축 당 2h
충격 저항	980m/s², 6ms, XYZ 축 당 3회
보호	방수, 방유, 방진 (IP54)
작동 온도	-30°C~+85°C
스토리지 온도	-40°C~+95°C
운영 습도	30~85% (결로 없음)
운영 삶	평균 고장 시간 ≥ 50000h (+ 25 ° C, 2000rpm)
중량 (케이블 제외)	약 0.28 kg

G5806 58mm 인코더-기계 치수 도면 & 설치 가이드

아래는의 물리적 경계를 나타내는 차원 도면입니다EPOCH G5806 58mm 서보 플랜지 인코더다.기계 적합 정렬을 확인하기 위해 모터 엔드 샤프트에서 설치 검사를 하는 것이 좋습니다.

G5806 58mm servo flange incremental encoder mechanical dimension drawing with servo flange mounting dimensions

G5806 증분 인코더-케이블 & 배선 연결 정의

신호	와이어 색상	7-Pin	9-Pin (드라이버)	15 핀 D-Sub (드라이버)	15 핀 D-Sub (오픈 콜렉터)
+ V	붉은	1	1	6	7
0V	검은	4	4	5	5
A	녹색	3	5	4	4
A/	브라운	-	7	3	-
B	흰색	5	3	2	2
B/	회색	-	6	1	-
Z	노란색	2	2	9	9
Z/	오렌지	-	8	10	-
방패	방패	6	9	8	8

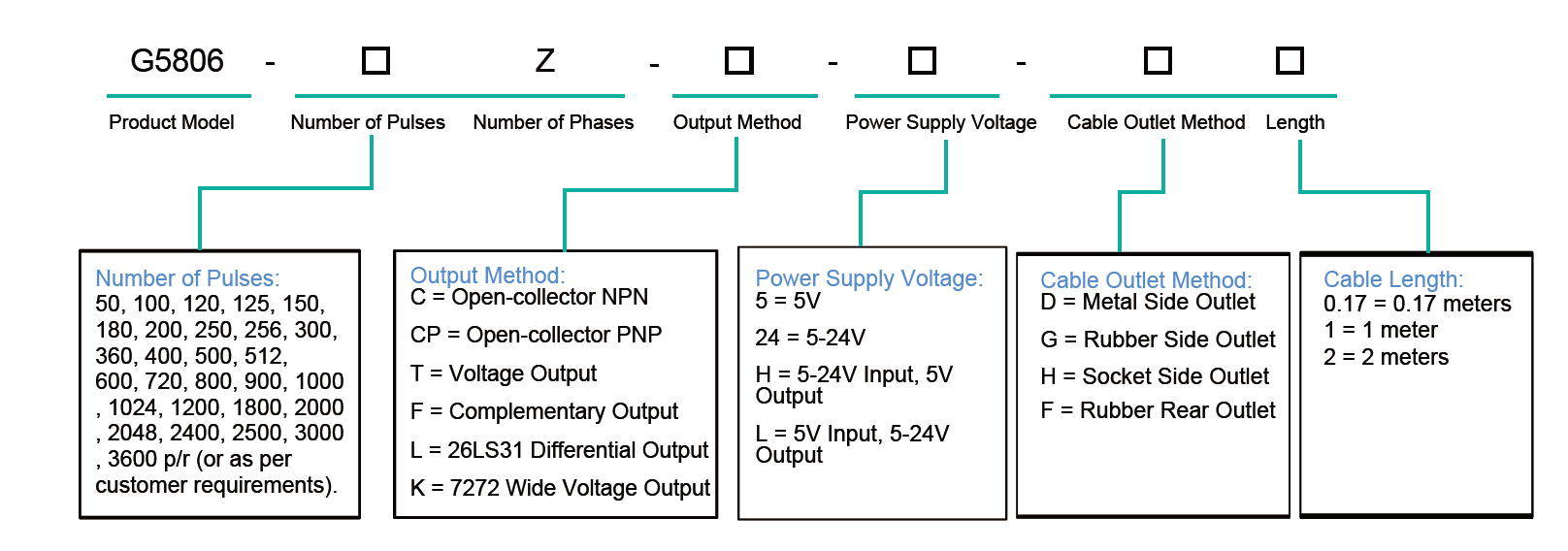

G5806 모델 코드 정의 & 주문 정보-부품 번호 구성

다음 형식을 사용하여 정확한 인코더 구성을 지정하십시오:

G5806-[펄스]-Z-[출력방식]-[전압]-[케이블 콘센트]-[케이블 길이]

예: G5806-1024-Z-L-5-G-11024 P/R, 3 상 (a/B/Z), 26LS31차동 출력, 5V 공급, 고무 측면 콘센트, 1 미터 케이블이있는 G5806인코더를 지정합니다.

G5806주문 코드 옵션

필드	코드	설명
출력 방법	C, CP, T, F, L, K	C-오픈 컬렉터 NPN
		CP-오픈 콜렉터 PNP
		t-전압 출력
		□ 보완산출 (complementoutput)
		l-26LS31차동 출력
		K-7272 넓은 전압 출력
맥동수 (CPR)	50-3600	50, 100, 120, 125, 150, 180, 200, 250, 256, 300, 360, 400, 500, 512, 600, 720, 800, 900, 1000, 1024, 1200, 1800, 2000, 2048, 2400, 2500, 3000, 3600 P/R.요청시 사용할 수 있는 기타 해결 방법.
위상 수 (Number of Phases)	Z	3 상 출력:보완 신호가 있는 A, B, Z.
Power Supply 전압	5, 24, H, L	5-5V DC
		24-5~24V DC
		H-5~24V 입력, 5V 출력
		L-5V 입력, 5~24V 출력
Cable 콘센트 방식	D, G, H, F	D-금속 측면 출구
		G-고무 측면 출구
		H-소켓 측 출구
		□ 고무 후면 콘센트
케이블 길이	0.17, 1 승 2 패	0.17-0.17 미터 \| 1-1 미터 \| 2-2 미터

G5806 서보 플랜지 인코더-일반적인 응용 프로그램 & 사용 사례

58mm 인코더 장착이 필요한 AC & DC 서보 모터 피드백 시스템
500 KHz 고속 피드백으로 CNC 기계 공구 스핀들 포지셔닝
IP54 산업 보호로 로봇 관절 각도 측정
넓은 전압 5~26V 호환성을 요구하는 자동화된 생산 라인 모션 제어
믿을 수 있는-30°C에서 +85°C 작동이 필요한 포장 및 인쇄 기계
ASIC 위상배열 신호처리로 섬유 장비 속도 조절

G5806 58mm 서보 플랜지 인코더-자주 묻는 질문입니다

Q:G5806 58mm 서보 플랜지 인코더는 어떤 펄스 당 혁명 옵션을 제공합니까?

G5806 58mm 증분 인코더는 100, 120, 125, 150, 180, 200, 250, 256, 300, 360, 400, 500, 512, 600, 720, 800, 900, 1000, 1024, 1200, 1800, 2000, 2048, 2400, 2500, 3000 및 3600 P/R과 같은 표준 해상도를 포함하여 50에서 3600 P/R까지 28개의 펄스 카운트 옵션을 제공합니다.고객 요청에 따라 맞춤형 심폐소생술 값을 수용할 수도 있습니다.

Q:G5806 서보 플랜지 인코더에 사용할 수 있는 출력 인터페이스 옵션은 무엇입니까?

G5806 58mm 서보 플랜지 인코더는 오픈 컬렉터 NPN (C), 오픈 컬렉터 PNP (CP), 전압 출력 (T), 보완 출력 (F), 26LS31차동 라인 드라이버 RS422호환 (L), 7272 폭 전압 출력 (K)의 6가지 출력 방식을 지원합니다.차동 라인 드라이버 출력은 높은 노이즈 면역이 필요한 장거리 산업 응용 분야에 권장됩니다.

Q:내 서보 모터에 대한 올바른 G5806 58mm 증분 인코더 모델을 선택하려면 어떻게 해야 합니까?

G5806 모델 선택에는 6가지 파라미터가 필요합니다:제품 모델 (G5806), 펄스 수 (50~3600 P/R), 위상 수 (A/B/Z의 Z), 출력 방식 (C/CP/T/F/L/K), 전원 공급 장치 전압 (5V, 5-24V, H = 5-24V 입력/5V 출력, L = 5V 입력/5-24V 출력), 케이블 출구 방식 (D/G/H/F), 케이블 길이 (0.17m, 1m 또는 2m 표준).구성에 도움이 필요하면 당사에 문의하십시오.

Q:G5806 IP54인코더의 최대 속도 및 온도 범위는 어떻게 됩니까?

G5806 서보 플랜지 인코더는 최대 500 KHz의 응답 주파수와 함께 6000 r/min의 최대 기계적 회전 속도가 특징입니다.-30°C에서 +85°C까지 안정적으로 작동하며-40°C에서 +95°C까지 스토리지가 제공됩니다.+25°C에서 50,000시간을 초과하는 MTBF로이 인코더는 지속적인 산업용 서보 모터 피드백 작동을 위한 장기적인 내구성을 제공합니다.

Q:G5806인코더 데이터 시트 및 배선도는 어디에서 찾을 수 있습니까?

G5806기계 치수 도면 및 케이블 배선 정의는이 페이지에 제공됩니다.설치 노트 및 출력 파형 사양이 포함된 전체 G5806 서보 플랜지 인코더 데이터시트를 포함한 전체 기술 문서를 보려면 liya@epoch-electronic.com으로 당사 팀에 문의하십시오.

응용 분야에 적합한 G5806 서보 플랜지 인코더를 선택하는 데 도움이 필요하십니까?

24시간 이내에 견적에 대한 요구 사항 (펄스 수, 출력 인터페이스, 케이블 길이)을 보내십시오.

RFQ 문의 전송 → Contact for Quote

모든 사양은 예고 없이 변경될 수 있습니다.최신 기술 문서 및 주문 정보는 EPOCH에 문의하십시오.
