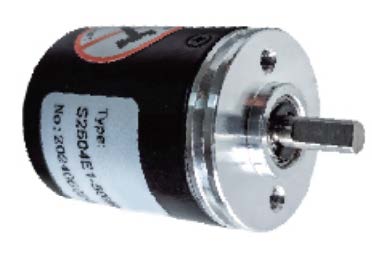

S2804시리즈-항공 플러그 출력이 가능한 28mm 컴팩트한 솔리드 샤프트 증분형 인코더

항공 플러그, 내부 광전 데이터 판독 및 초 병렬 조명 부품을 갖춘 소형 28mm 솔리드 샤프트 증분형 인코더.서보 모터 피드백에 대한 높은 신뢰성으로 한/B/Z 3채널 출력을 제공합니다.EPOCH는 서보 모터 피드백 애플리케이션을 위한 소싱 솔루션을 제공하는 신뢰할 수 있는 산업용 인코더 공급업체입니다.

이 어질 시간:7일 파견 | 가격:견적 문의 견적 문의 Contact for Quote

IP54 보호 방수, 기름 방지, 방진

항공 플러그 출력 Aviation Plug Output 간편한 설치 및 연결

ASIC 위상배열 칩 초병렬 광학부품 (Ultra-parallel optical components)

컴팩트한 28mm 디자인 가볍고 간편한 설치

광전압 공급 (Wide Voltage Supply) 5V±0.25V 또는 5~30V 호환

28 Pulse 옵션 50~3600 p/r 사용자 정의 가능

6가지 출력 방법 NPN, PNP, 전압, 보완, 26LS31, 7272

S2804 28mm 솔리드 샤프트 인코더-기술 사양 & 매개 변수

공급 전압 (VCC)	DC 5V±0.25V 또는 5~30V
출력 전압	높은 수준 ≥3.4V, 낮은 수준 ≤0.4V
현재 소비	≤ 160mA
해상도 (Pulses per Revolution)	50~3600 p/r이다
반응 빈도	0~80 kHz
출력 파형	사각파, 듀티 주기 0.5T±0.1T
시작 토크 (+25°C)	1. 5 × 10 ⁻ N · m ³
관성 모멘트	3. 5 × 10 ⁻ ⁶ kg · m ²
Max 샤프트 부하	방사형:15N, 축형:10N
Max 기계 회전 속도	6000 r/min
진동 저항	49m/s², 10~200Hz, XYZ 축 당 2h
충격 저항	980m/s², 6ms, XYZ 축 당 3회
보호	방수, 방유, 방진 (IP54)
작동 온도	-20°C~+80°C
스토리지 온도	-30°C~+85°C
운영 습도	30~85% (결로 없음)
운영 삶	MTBF ≥50000h (+25°C, 2000rpm)
중량 (케이블 제외)	약 0.1 kg

S2804 28mm 인코더-기계 치수 도면 & 설치 가이드

아래는의 물리적 경계를 나타내는 차원 도면입니다EPOCH S2804 28mm 솔리드 샤프트 인코더다.기계 적합 정렬을 확인하기 위해 모터 엔드 샤프트에서 설치 검사를 하는 것이 좋습니다.

S2804 28mm solid shaft incremental encoder mechanical dimension drawing

S2804 증분 인코더-케이블 & 배선 연결 정의

신호	와이어 색상	7-Pin	9-Pin (드라이버)
+ V	붉은	1	1
0V	검은	4	4
A	녹색	3	5
A/	브라운	-	7
B	흰색	5	3
B/	회색	-	6
Z	노란색	2	2
Z/	오렌지	-	8
방패	방패	6	9

S2804 모델 코드 정의 & 주문 정보-부품 번호 구성

다음 형식을 사용하여 정확한 인코더 구성을 지정하십시오:

S2804-[펄스]-Z-[출력방식]-[전압]-[케이블 콘센트]-[케이블 길이]

예: S2804-1024-Z-L-5-G-11024 P/R, 3 상 (a/B/Z), 26LS31차동 출력, 5V 공급, 고무 측면 콘센트, 1 미터 케이블이있는 S2804인코더를 지정합니다.

S2804주문 코드 옵션

필드	코드	설명
출력 방법	C, CP, T, F, L, K	C-오픈 컬렉터 NPN
		CP-오픈 콜렉터 PNP
		t-전압 출력
		□ 보완산출 (complementoutput)
		l-26LS31차동 출력
		K-7272 넓은 전압 출력
맥동수 (CPR)	50-3600	50, 100, 120, 125, 150, 180, 200, 250, 256, 300, 360, 400, 500, 512, 600, 720, 800, 900, 1000, 1024, 1200, 1800, 2000, 2048, 2400, 2500, 3000, 3600 P/R.요청시 사용할 수 있는 기타 해결 방법.
위상 수 (Number of Phases)	Z	3 상 출력:보완 신호가 있는 A, B, Z.
Power Supply 전압	5, 24, H, L	5-5V DC
		24-5~24V DC
		H-5~24V 입력, 5V 출력
		L-5V 입력, 5~24V 출력
Cable 콘센트 방식	D, G, H, F	D-금속 측면 출구
		G-고무 측면 출구
		H-소켓 측 출구
		□ 고무 후면 콘센트
케이블 길이	0.17, 1 승 2 패	0.17-0.17 미터 \| 1-1 미터 \| 2-2 미터

S2804 솔리드 샤프트 인코더-일반적인 응용 프로그램 & 사용 사례

28mm 인코더 장착이 필요한 AC & DC 서보 모터 피드백 시스템
고속 피드백을 통한 CNC 공작기계 스핀들 포지셔닝
IP54 산업 보호로 로봇 관절 각도 측정
넓은 전압 호환성을 요구하는 자동화된 생산 라인 모션 제어
믿을 수 있는 넓은 온도 작동을 필요로 하는 포장 및 인쇄 기계
ASIC 위상배열 신호처리로 섬유 장비 속도 조절

S2804 28mm 솔리드 샤프트 인코더-자주 묻는 질문

Q:S2804 컴팩트 인코더는 어떤 펄스당 혁명 옵션을 제공합니까?

S2804 28mm 증분 인코더는 100, 120, 125, 150, 180, 200, 250, 256, 300, 360, 400, 500, 512, 600, 720, 800, 900, 1000, 1024, 1200, 1800, 2000, 2048, 2400, 2500, 3000 및 3600 P/R과 같은 표준 해상도를 포함하여 50에서 3600 P/R까지 28개의 펄스 카운트 옵션을 제공합니다.고객 요청에 따라 맞춤형 심폐소생술 값을 수용할 수도 있습니다.

Q:S2804인코더에 사용할 수 있는 출력 인터페이스 옵션은 무엇입니까?

S2804인코더는 오픈 콜렉터 NPN (C), 오픈 콜렉터 PNP (CP), 전압 출력 (T), 보완 출력 (F), 26LS31차동 라인 드라이버 RS422호환 (L), 7272 폭 전압 출력 (K)의 6가지 출력 방식을 지원합니다.차동 라인 드라이버 출력은 장거리 산업 응용 분야에 권장됩니다.

Q:S2804 IP54인코더의 최대 속도 및 온도 범위는 어떻게 됩니까?

S2804 항공 플러그 인코더는 최대 80khz의 응답 주파수와 함께 6000 r/min의 최대 기계적 회전 속도가 특징입니다.-20°C에서 +80°C까지 안정적으로 작동하며-30°C에서 +85°C까지 스토리지가 제공됩니다.50,000시간을 초과하는 MTBF로이 컴팩트한 28mm 인코더는 장기적인 내구성을 제공합니다.

Q:내 서보 모터에 올바른 S2804인코더 모델을 선택하려면 어떻게 해야 합니까?

S2804 모델 선택에는 제품 모델 (S2804), 펄스 수, 위상 수 (A/B/Z의 Z), 출력 방식 (C/CP/T/F/L/K), 전원 공급 장치 전압, 케이블 콘센트 방식 (D/G/H/F), 케이블 길이 (0.17m, 1m 또는 2m 표준) 등 7가지 파라미터가 필요합니다.구성에 도움이 필요하면 당사에 문의하십시오.

Q:S2804인코더 데이터시트 및 배선도는 어디에서 찾을 수 있습니까?

S2804기계 치수 도면 및 케이블 배선 정의는이 페이지에서 제공됩니다.전체 S2804인코더 데이터시트를 포함한 전체 기술 문서는 liya@epoch-electronic.com로 당사 팀에 문의하십시오.

응용 분야에 적합한 S2804 솔리드 샤프트 인코더를 선택하는 데 도움이 필요하십니까?

24시간 이내에 견적에 대한 요구 사항 (펄스 수, 출력 인터페이스, 케이블 길이)을 보내십시오.

RFQ 문의 전송 → Contact for Quote

모든 사양은 예고 없이 변경될 수 있습니다.최신 기술 문서 및 주문 정보는 EPOCH에 문의하십시오.
