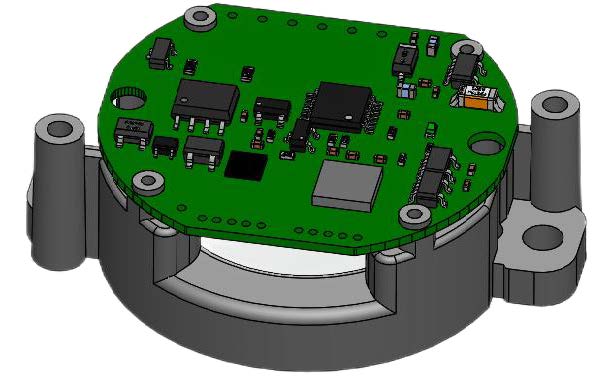

분할 타입 (베어링리스) 모듈식 디자인의 자기 절대 인코더.16 비트 멀티 턴 카운터로 17 비트 싱글 턴 해상도, RS485 2.5MHz 통신, 약 50g의 초경량 구성이 특징입니다.자기 감지 기술은 먼지, 습기 및 진동이 전통적인 광학 엔코더에 도전하는 거친 산업 환경에서 신뢰할 수 있는 위치 피드백을 제공합니다.모터 후면 커버 장착에 이상적입니다.
이 제품은 주로 모터 후면 커버 위치 피드백에 사용됩니다.정확한 위치 및 속도 제어 장치에 필요한 절대 위치 데이터와 보조 신호를 제공합니다.
| 매개 변수 | 규격 |
|---|---|
| 기술 | 자기 절대 감지 (split-type bearingless) |
| Single-Turn 해상도 | 0~131,071 (17-bit) |
| Multi-Turn 카운터 | 65,535 (16 비트, 배터리 지원) |
| 인터페이스 프로토콜 | RS485 |
| 전송 속도 | 2. 5 MHz | 통신 빈도 ≤ 16K| Communication frequency ≤ 16K |
| 공급 전압 | 4.75V~5.25V (5V DC ±5%) |
| 차동 출력 레벨 Differential Output Level | High:3.5V min/Low:1.7V max |
| 변화 시간 (Along Change Time) | < 100ns 단위 |
| 허용 축 편차 | 축 방향 런아웃:<0.1mm/반경 방향:±0.1mm/반경 런아웃:<0.1mm/경사:<0.1° |
| Max 작동 속도 | 6, 000 rpm |
| 관성 모멘트 | 0. 72. 5kg · m ² |
| 로터 각가속도 (Rotor Angular Acceleration) | ≤ 8만 근사/s ² |
| 무게 | ≈0.05 kg (50g, 케이블 없이)ultra-light |
| 배터리 전압 | 결함 경고 & 배터리 전압 경고 |
| 작동 온도 | -10 °C에서 +105 °C |
| 진동 | 10-55Hz 1.5mm/55-2000Hz 98 m/s² (XYZ, 2h/축, 총 6h) |
| 기계적 충격 | 980 m/s² (100G), 11ms, XYZ 당 3회 (총 18회) |
| 절연 저항 | 50 미터 Ω |
| 보호 | Motor back cover 보호 |
부품 번호 예제 Example Part Number
M-S-16-17-F-L-6-B
멀티 턴 비트 (16), 인코더 높이 (L/H) 및 샤프트 직경 (6/8/X)은 주문시 선택 가능합니다.두 자릿수는 단일 및 다중 회전에 대한 비트 수를 나타냅니다.
| 함수 | 5V | GND | 485 + | 485- | 배터리 + | 배터리 GND | P (PE) |
|---|---|---|---|---|---|---|---|
| 케이블 색 | 붉은 | 검은 | 파란색 | 노란색 | 브라운 | 흰색 | 차폐 망사 |
다음 도면은 MS 시리즈 분할형 자기 절대 인코더의 기계적 치수를 보여줍니다.모든 치수는 mm 단위입니다. 모터 하우징 설계를 완료하기 전에 EPOCH 기술 지원을 통해 중요 치수를 확인하십시오.
EPOCH MS 시리즈는 RS485 2.5MHz 통신이 가능한 분할 타입 베어링리스 기술을 이용하는 자기 절대 인코더입니다.기존의 광학 엔코더와 달리 자기 센싱은 먼지, 습기 및 진동이 있는 거친 환경에서도 안정적인 작동을 제공합니다.초경량~50g 디자인은 공간과 무게가 중요한 요소인 모터 후면 커버 장착에 이상적입니다.엔지니어는 샤프트 직경, 마운트 홀 패턴 및 다중 회전 요구 사항을 지정하기 전에 확인해야 합니다.
EPOCH는 독립적인 인코더 공급업체입니다.통합하기 전에 모든 기계적 및 전기적 파라미터를 확인하십시오.
Q:자기 절대 인코더와 광학 절대 인코더의 차이점은 무엇입니까?
자기 인코더는 광학 유리 코드 디스크 대신 자기장 감지 기능을 사용하여 본질적으로 먼지, 습기, 진동 및 충격에 더 내성이 있습니다.MS 시리즈 자기 절대 인코더는 광학 인코더가 조기에 고장날 수 있는 혹독한 산업 환경에 이상적입니다.해상도는 일반적으로 광학 (17 비트 vs 최대 25 비트)보다 낮지만 오염된 환경에서의 신뢰성은 상당히 높습니다.
Q:MS 시리즈의 무게와 폼팩터는?
MS 시리즈 마그네틱 인코더의 무게는 약 50g (0.05kg)으로 모터 후면 커버 장착을 위한 초경량 솔루션입니다.분할형 베어링리스 설계로 추가적인 베어링 지지 없이 모듈식 통합이 가능합니다.
Q:MS 시리즈는 어떤 해상도와 인터페이스를 지원합니까?
MS 시리즈는 선택 가능한 16 비트 멀티 턴 (65,535 턴)과 함께 17 비트 (131,071 스텝) 싱글 턴 해상도를 제공하며, 2.5MHz 전송 속도로 RS485를 통해 통신됩니다.
맞춤형 자기 인코더 구성, 샤프트 크기 또는 대량 가격 책정이 필요하십니까?영업팀에 문의하세요.
오늘 데이터시트를 다운로드하여 모든 기술 사양을 확인하십시오.
