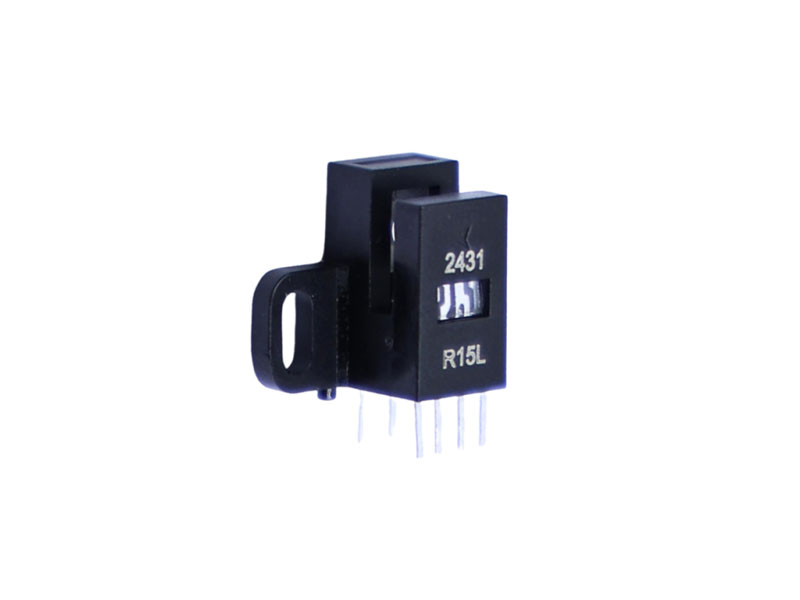

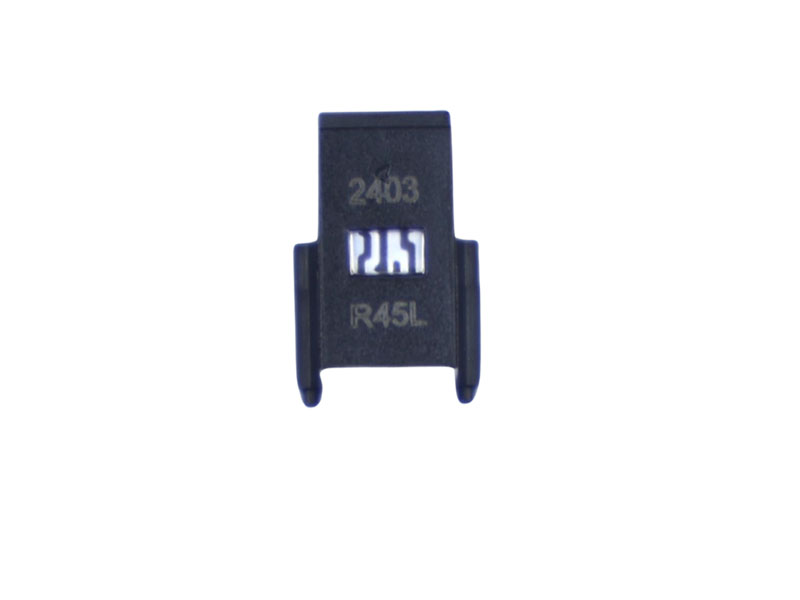

RK 시리즈 증분 광학 인코더 모듈입니다

  • RK 시리즈 증분 광학 인코더 모듈입니다
  • RK 시리즈 증분 광학 인코더 모듈입니다
  • RK 시리즈 증분 광학 인코더 모듈입니다
  • RK 시리즈 증분 광학 인코더 모듈입니다
  • RK 시리즈 증분 광학 인코더 모듈입니다
  • RK 시리즈 증분 광학 인코더 모듈입니다

데이터 시트

발자국

RoHS

카탈로그

오늘 견적을 요청하십시오

맞춤 견적을 원하시면 아래 양식을 작성해 주십시오.즉각적인 지원이 필요하시면 언제든지 저희에게 연락하십시오: liya@epoch-electronic.com.

기술적인 데이터 주문 정보 모든 Moudles

DC-DC 전원 모듈

맞춤형 DC-DC 변환기 DC-DC 변환기를 탐색합니다

인 코 더 제품

Rotary Encoder 살펴보기

센서 제품

주파수 제어 (Frequency Control) 제품

관련 제품

설명

RK_L 시리즈는 고성능, 로우 비용, 광학 2채널 증분 인코더 넓은 전압 범위 작동을 위한 모듈입니다.

h나는gh coll나는m한ted 광원으로 구성됩니다 그리고 작은 C로 둘러싸인 검출기 IC  모양 플라스틱 패키지, 한와 일치 코드 디스크 또는 코드 스트립, 제공합니다 회전 또는 선형 위치의 정보입니다.

RK_L 시리즈에는 선형 (LPI) 옵션:20, 37,  45, 75,90,120,150,180, 254,300,360,450.



기능


  • 킨 배열

  • -20 ° C를 + 85°C 작동 온도

  • 여러 LPI 옵션

  • c 자형 구조로 장착이 용이합니다

  • 호환 되 TTL

  • 싱글 엔드 3.3V~5V 공급



응용 프로그램



일반적인 응용 분야는 다음과 같습니다:프린터, 플로터, 서보 모터, DC 모터, 사무 자동화 등.


안전 통지:안전이 중요한 응용 프로그램에는 사용하지 않는 것이 좋습니다.예를들다.한BS 제동 시스템.



한bsolute 맥스나는mum R한t에서gs

매개 변수

기호

범위

스토리지 온도

Ts

40 ° C 을 + 85 ° C

공급 전압

Vcc

-0.5V에서 7V

온도 피복

-

≤ 260 ° C  ( t ≤  5 )

반응 빈도

f

60 KHz

역방향 전압


Vr

5V

전진 전류 (850nm 광원)

만약

60엄마





Electr나는c한l 발한racter나는세인트나는cs


전기 특성 아래 권장 운영 범위, 전형적인 에서 25 ⁰ C

매개 변수

기호

민다.

Typ다.

맥스.

단위

상태

운영 온도

T

-20

-

+85

⁰ C

-

운영 전압

Vcc

2. 7

5

5. 5

V

잔 물결

voltage< 100mV

광원 (850 nm)

앞으로 전압

Vf

1. 4

-

1. 9

V

만약 = 20m한

광원 (850 nm)

파장

λ p

840

-

860

nm

-


낮은 수준 출력 전압


V땀내나

-

0.

0. 4

V

-

높은 수준 출력 전압

V오

Vcc * 0. 8

Vcc-0.5

-

V

-

AB 의무 배급

Dt

40

50

60

%

-

A/B 단계 차이

θ

60

90

120

⁰ e

-

반응 빈도

f

-

-

60

KHz

-




L나는ght Source 발aracteri세인트ic Curve

RK Series Optical Encoder Modules Light Source Characteristic Curve





A/B Out을 Waveform D내사과괜찮아am

RK Series Optical Encoder Modules A/B Output Waveform Diagram





직선 리드 치수 (단위:mm)

RK Series Optical Encoder Modules Straight Lead Dimensions


RK Series Optical Encoder Modules Straight Lead Dimensions


구부려진 리드 치수 (단위:mm)


RK Series Optical Encoder Modules Bent Lead Dimension



RK Series Optical Encoder Modules Bent Lead Dimension With Mounting Holes



Pin Definition

핀 이름

함수

입력 / 출력

한

긍정적인 기둥 의 광원 (  경우 권장 = 1 0 mA )

-


Ca

부정적인 기둥 의 빛 원본

-

Vcc

전원 공급 +

전원 공급

Aout

A 채널 출력

출력

시합

B 채널 출력

출력

Gnd

땅

땅




주문 정보

주문 정보/부품 번호

RK_L 시리즈는 아래 표와 같이 다양한 옵션에서 사용할 수 있습니다.


RK Series Optical Encoder Modules Ordering Information



* 450LPI 모듈을 사용할 때 코드휠은 수신칩과 가까운 C 포트의 1/3 영역 내에 위치할 필요가 있습니다.



Module P린t나는ng

RK Series Optical Encoder Modules Module Printing


포장 정보


항목설명

QTY/트 레이

트 레이/상자

G.WN.W

QTY/상자

패키지 크기
였 시리즈RK 시리즈 광학 인코더 모듈입니다160 pc트 레이 1096 킬로그램0. 8 킬로그램1600 pc375 * 314 * 165 (mm)
160 pc
40 트 레이6.94 킬로그램3. 2 킬로그램6400 pc270 560 * * 320 (mm)


 재료 중량 일정 (물질 무게 Schedule)


Material

광학 인코더 모듈 (Optical Encoder Module)

트 레이

상자/작은

상자/큰
Weight0.5g/pc74g/pc420g/pc780g/pc
QTY/상자1,600pcs/6,400pcs입니다10트 레이/ 40 trays1%1%
무게/상자800g/3,200g740g/2,960g이다420g780g



1,960g/1600pcs6,940g/6400pcs
