작업 온도-20 ℃~+105 ℃
현재 소모량 < 100mA
배터리 전압 3.6V DC
배터리 결함 전압 2.5V
배터리 경고 전압 3.1V
차등 출력
단일 5V 공급
상승/하강 시간은 100ns 정도
절연 저항 50 미터 Ω
해상도 131072(17bit) 8388608(23 bit) | 관성모멘트 0.68kg·mm2 | |
| 16 비트 멀티 턴 해상도 카운터 | ||
절대 위치 정확도 <±50 각초 참고:구체적인 정확도는 모터 및 기계적 어셈블리 적합에 따라 다릅니다 | 로터 각가속도 (Rotor angular acceleration) 전원 공급 중 ≤80000rad/s2 배터리 전원이 ≤4000rad/s2일 때 | |
반복 위치 정확도 <±3 각초 참고:구체적인 정확도는 모터 및 기계적 어셈블리 적합에 따라 다릅니다 | Mechanicalshock 충격 가속도 980m/s2 11ms다.각 방향으로 임팩트 3회, 총 18회 | |
| 배터리 전압 결함 경고 | 진동 10~55Hz로 진폭 1.5mm를 유지한다 55~2000Hz is98ms2 사이에서 가속 축방향 당 XYZ 2시간, 총 6시간 내 | |
| 인터페이스 RS485 | ||
| 통신 주파수 ≤16K | ||
| 전송속도 2.5MHz | 작업 온도-20 ℃~+105 ℃ | |
샤프트 허용 편차를 입력합니다 축 방향:±0.5mm 방사 방향:±0.02mm Dip 각도:0.1° 축 엔드 플레이:<0.1mm 방사형 런 아웃:< 0.01mm | 상대 습도 ≤90% (40℃/21d, EN 60068-2-78)에 근거하여 결로가 없습니다. | |
| 최대 6000rpm의 작동 속도 | 보호 정도 IP40 | |
| 샤프트 지름:콘의 축이 Ø 10 점차:10 |
신호 정의 | 5V | GND | 485 + | 485- | 배터리 + | 배터리 GND | P |
| 케이블 색상 | 붉은 | 검은 | 파란색 | 노란색 | 브라운 | 흰색 | 차폐 망사 |
RZH4409A 기계적 치수 도면
RZL4409A 기계적 치수 도면
RZ4809A 기계적인 치수 도면
RZL4408A 기계적 치수 도면
RZL4408A 권장 모터 끝 치수
참고:판스프링은 모터 끝면의 크기에 따라 선택됩니다
MP4409-002A-40 (c 형 장착 홀 d40 판스프링 기계 치수 다이어그램 플레이트 스핀
MP4409-001A-55 (d 형 장착 구멍 d55) 판스프링 기계 치수 다이어그램 판 sprin
MP4409-003A-40 (CL-type-mounting hole d40) 판스프링 기계적 치수 다이어그램 플레이트 스핀

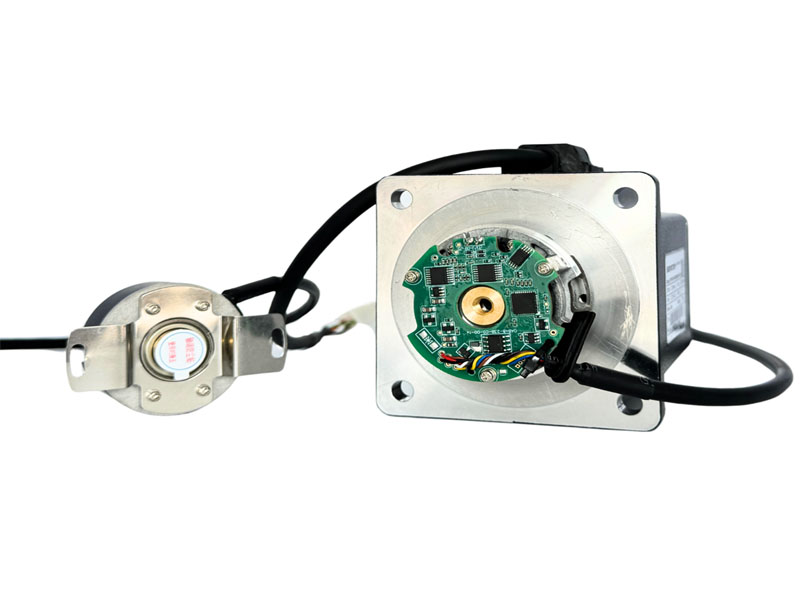

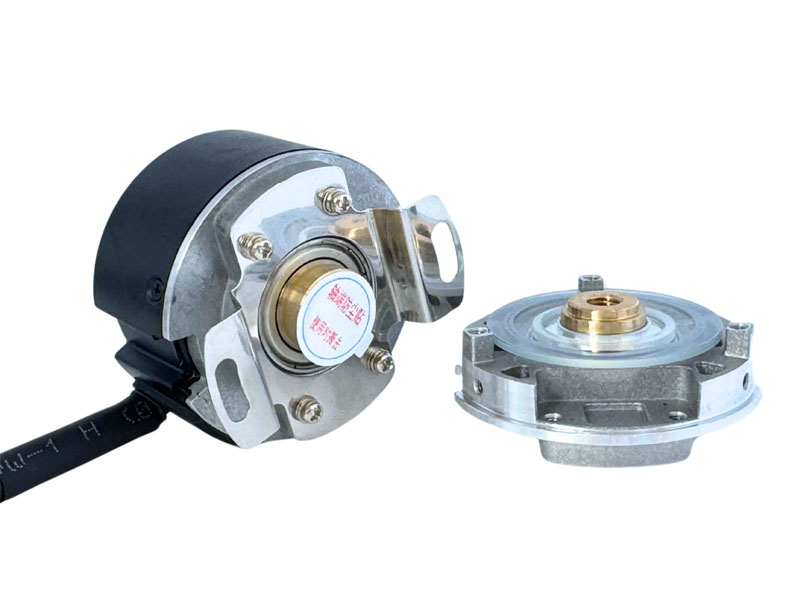

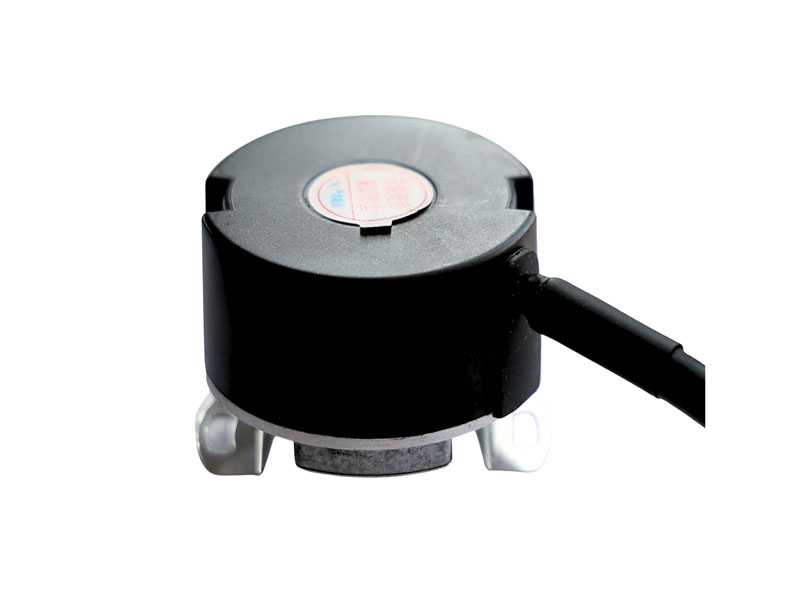

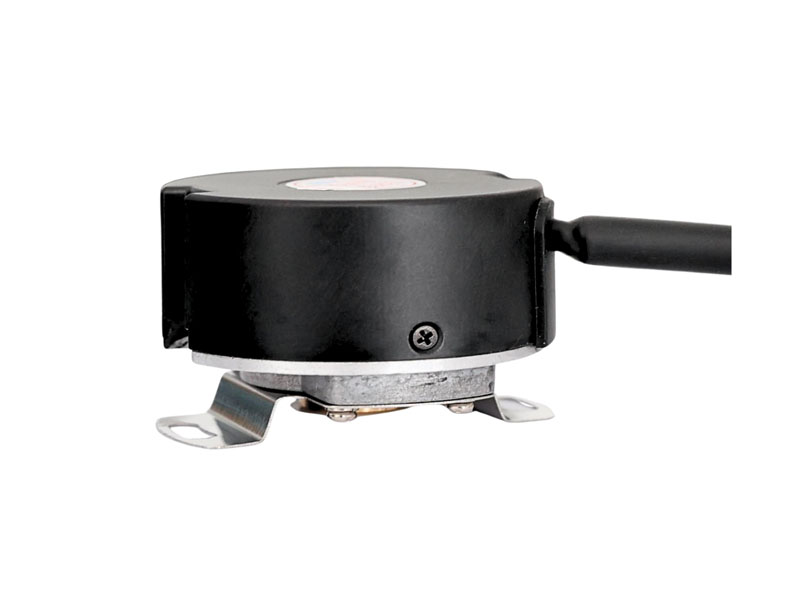

서보 모터 용 RZ44 & RZ48시리즈 베어링 절대 인코더 주로 서보 구동 제어 시스템에 사용됩니다.시스템에 대한 정확한 위치 및 속도 제어 장치에 필요한 피드백 정보 및 보조 신호를 제공합니다.
최대 23 비트 싱글턴 및 16 비트 멀티턴 해상도로 초정밀 절대 포지셔닝을 제공합니다.
원뿔 축 (테이퍼 1:10)이 있는 강력한 베어링 설계로 기계적 안정성과 손쉬운 통합을 보장합니다.
신뢰할 수 있는 RS485 디지털 인터페이스는 최대 2.5mhz의 전송 속도로 빠른 통신을 지원합니다.
넓은 작동 온도 범위 (-20°C~+105°C)와 높은 충격/진동 내성은 강인한 산업 조건을 충족합니다.
컴팩트한 크기 (44mm 및 48mm 외경)와 다양한 장착 옵션은 다기능성과 호환성을 향상시킵니다.
| 항목 | 설명 | QTY/상자 | 상자 /상자 | G.W | N.W | QTY /상자 | 패키지 크기 |
| RZ44 & RZ48 | 서보 모터 용 RZ44 & RZ48시리즈 베어링 절대 인코더 | 10pcs | 10boxes | /킬로그램 | /킬로그램 | 100pcs | 310 130 * * 45mm |
오늘 데이터시트를 다운로드하여 모든 기술 사양을 확인하십시오.
| 부품 번호 | 인터페이스 |
치수
(mm) |
결의안 범위 | 결의안 카운터 |
통신 빈도 |
일하는 온도 |
통신 빈도 |
작업 속도 |
보호 구조 |
발자국 3D | 데이터 시트 | 샘플 |
| RZ35A08 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 |  |
 |
|
| RZ35A09 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06Q | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06S | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4408A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZH4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ4809A | RS485 | Φ48mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| UZ3509 | RS485 | Φ35mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4408 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4409 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4809 | RS485 | Φ48mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| RS972 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RS970 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RF28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RT28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RF20 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RR28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RS5 | / | / | / | Single/Multi-Turn | / | / | / | / | / | |
|
|
| RSG35 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RSU3506 | RS485 | / | 17-24 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| MS Series | / | / | 17 Bits | Single/Multi-Turn | ≤16K | -10℃～105℃ | 16K | ≤6000rpm | / | |
|
|
| RZ44 & RZ48 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RZ1337A | RS485 | / | 25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 12000rpm | IP40 | |
|
|
| RZ7810 | RS485 | / | 23~25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RS Series | RS485 | / | 17~23 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
의료 장비의 정밀성과 신뢰성을 위해 필수적입니다
다양한 로봇 애플리케이션에서 자동화 및 효율성을 향상시킵니다
자동화 시스템의 효율성 및 신뢰성을 향상시킵니다
위치 및 속도에 대한 정확한 피드백
