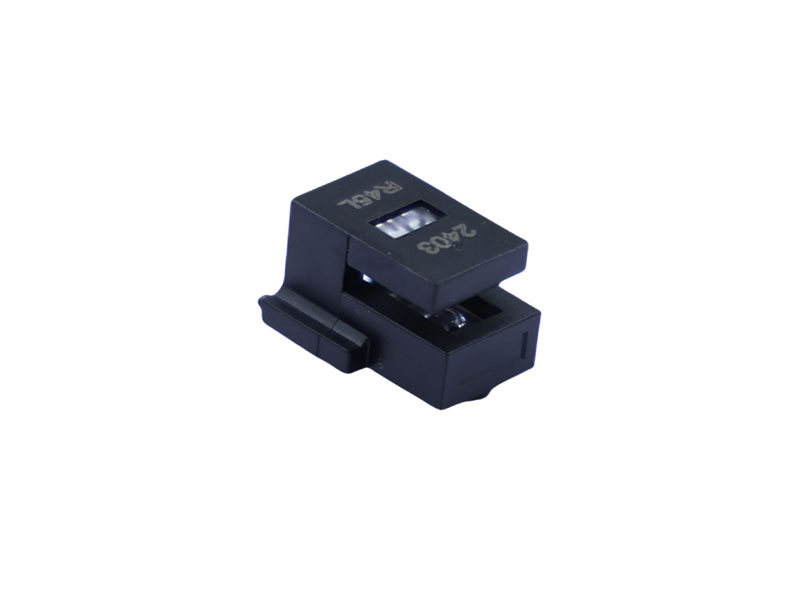

맞춤형 DC-DC 변환기 DC-DC 변환기를 탐색합니다RK 시리즈는 고성능, 저비용, 2채널 광학 증분 인코더 모 듈.
그것은 매우 시준된 빛으로 구성됩니다 소스와 검출기 IC 가 소형에 동봉되어 있습니다 한와 매치된 c 자형 플라스틱 패키지 코드 디스크 또는 코드 스트립, 제공합니다 회전 또는 선형 위치의 정보입니다.
RK 시리즈에도 선형 (LPI) 옵션:20, 45, 90, 150, 180, 300, 360.
킨 배열
-20 ° C를 +85°C 작동 온도
해상도는 최대 600 CP
c 자형 구조로 장착이 용이합니다
호환 되 TTL
단일 5V 공급
일반적인 응용 분야는 다음과 같습니다:프린터, 플로터 복사기, 사무 자동화 및 산업 자동화 장비.
안전 통지:안전이 중요한 응용 프로그램에는 사용하지 않는 것이 좋습니다.예를들다.한BS 제동 시스템.
매개 변수 | 기호 | 범위 |
스토리지 온도 | Ts | 40 ° C 을 + 85 ° C |
| 작동 온도 | TA | -20~85 ⁰ + C |
공급 전압 | Vcc | -0.5V에서 7V |
온도 피복 | - | ≤ 260 ° C ( t ≤ 5 ) |
반응 빈도 | f | 200KHz |
역방향 전압 | Vr | 5V |
전방 전류 (650nm 광원) | 만약 | 30엄마 |
| 전방 전류 (850nm 빛 원본) | 만약 | 70mA |
작동 온도 | T | -20~85 ⁰ + C |
| 공급 전압 | Vcc | 4. 5~5.5V이다 |
전기적 특성 권장 작동 범위에서 전형적인 25시 ⁰ C
매개 변수 | 기호 | 민다. | Typ다. | 맥스. | 단위 | 상태 |
광원 (650nm) 앞으로 현재 | Vf | 1. 8 | 2 | 2. 3 | V | 만약 = 20mA |
광원 (850 nm) 앞으로 현재 | Vf | 1. 4 | - | 1. 9 | V | 만약 = 20mA |
광원 (650nm) 파장 | λ p | 650 | - | 660 | nm | 만약 = 20mA |
광원 (850nm) 파장 | λ p | 840 | - | 860 | nm | 만약 = 20mA |
현재 공급 | Vcc | - | 10 | 15 | mA | 만약 = 20mA |
낮은 수준 출력 전압 | V땀내나 | - | 0. | 0. 4 | V | 2k Ω Pull-up 안 |
높은 수준 출력 전압 | V오 | 2. 4 | 4.5 | - | V | 2k Ω Pull-up 안 |
A/B 상승시간 | 선생님 | - | 160 | - | ns | 2k Ω Pull-up 안 CL = 8PF |
A/B 가을 타임 | 선생님 | - | 20 | - | ns | 2k Ω Pull-up 안 CL = 8PF |
| AB 의무배급 | Dt | 40 | 50 | 60 | % | - |
| A/B 위상차 | θ | 60 | 90 | 120 | ⁰ e | - |
|
|
I-V 그래프 도표 1 650nm 포워드 전압과 포워드 전류 | l-i 그래프 도 2 650nm 전방 전류 및 상대 발광도 |
|
|
I-V 그래프 도표 3 850nm 포워드 전압과 포워드 전류 | l-i 그래프 도 4 850nm 전방 전류 및 상대 발광도 |
그림 5 A/B 출력 웨이브 형태-화살표 방향
H를 장착하지 않은 직선 납치수 6

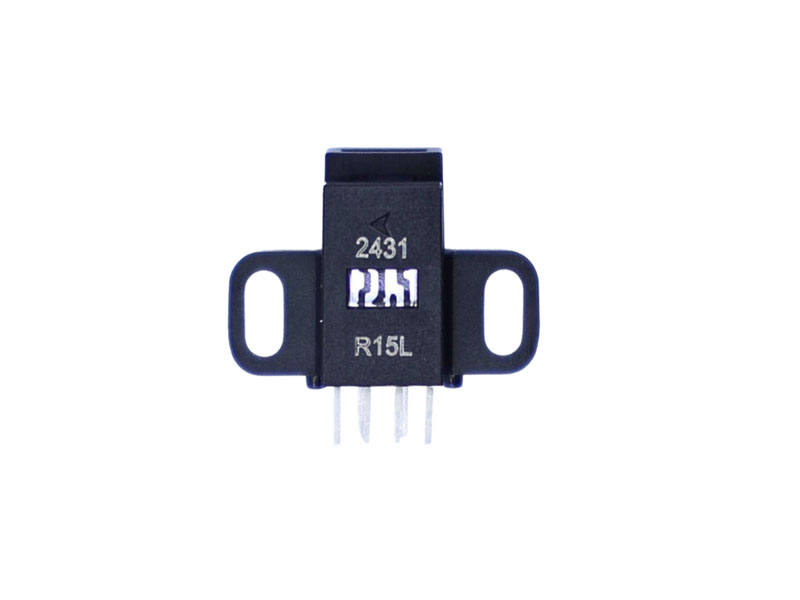

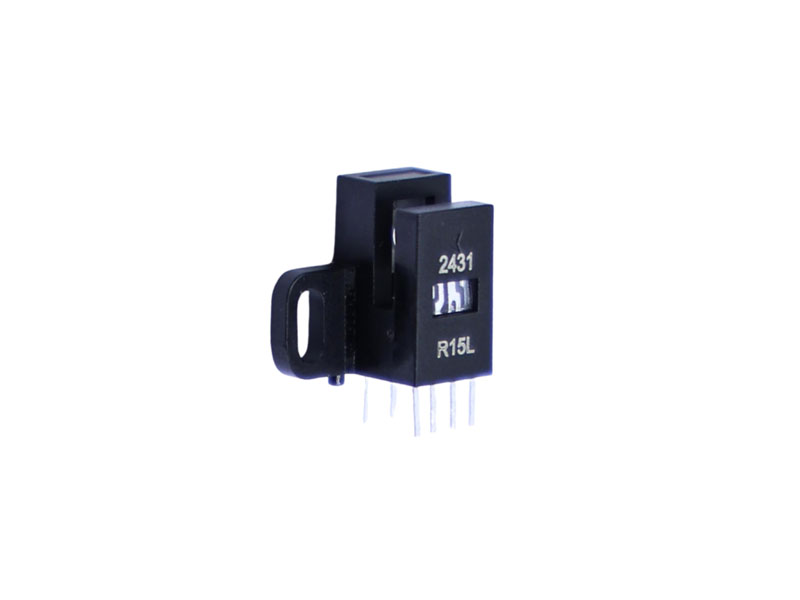

장착 구멍이 있는 직선 납 치수 그림 7
Fig.8장착 구멍 없이 구부러진 납 치수
Fig.9 마운트 구멍으로 구부러진 납 치수
핀 이름 | 함수 | 입력 / 출력 |
한 | 광원의 양극입니다 (240 ohmcurrent 제한저항기 권장, VCC=5V) | - |
Ca | 부정적인 기둥 의 빛 원본 | - |
Vcc | 전원 공급 + 5V, | 전원 공급 |
Aout | 채널 출력으로 2k Ω Pull-up 안 | 출력 |
시합 | B 채널 출력, 2k Ω Pull-up 안 | 출력 |
Gnd | 땅 | 땅 |
RK 시리즈는 아래 표와 같이 다양한 옵션으로 제공됩니다.
| 항목 | 설명 | QTY/트 레이 | 트 레이/상자 | G.W | N.W | QTY/상자 | 패키지 크기 |
| 였 시리즈 | RK 시리즈 광학 인코더 모듈입니다 | 160 pc | 트 레이 10 | 96 킬로그램 | 0. 8 킬로그램 | 1600 pc | 375 * 314 * 165 (mm) |
| 160 pc | 40 트 레이 | 6.94 킬로그램 | 3. 2 킬로그램 | 6400 pc | 270 560 * * 320 (mm) |
재료 중량 일정 (물질 무게 Schedule)
| Material | 광학 인코더 모듈 (Optical Encoder Module) | 트 레이 | 상자/작은 | 상자/큰 |
| Weight | 0.5g/pc | 74g/pc | 420g/pc | 780g/pc |
| QTY/상자 | 1,600pcs/6,400pcs입니다 | 10트 레이/ 40 trays | 1% | 1% |
| 무게/상자 | 800g/3,200g | 740g/2,960g이다 | 420g | 780g |
| 1,960g/1600pcs | 6,940g/6400pcs |
