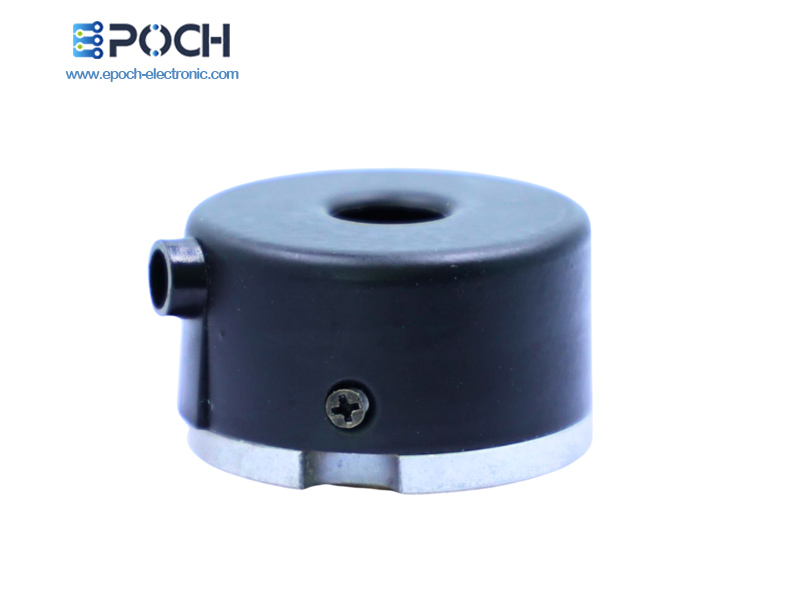

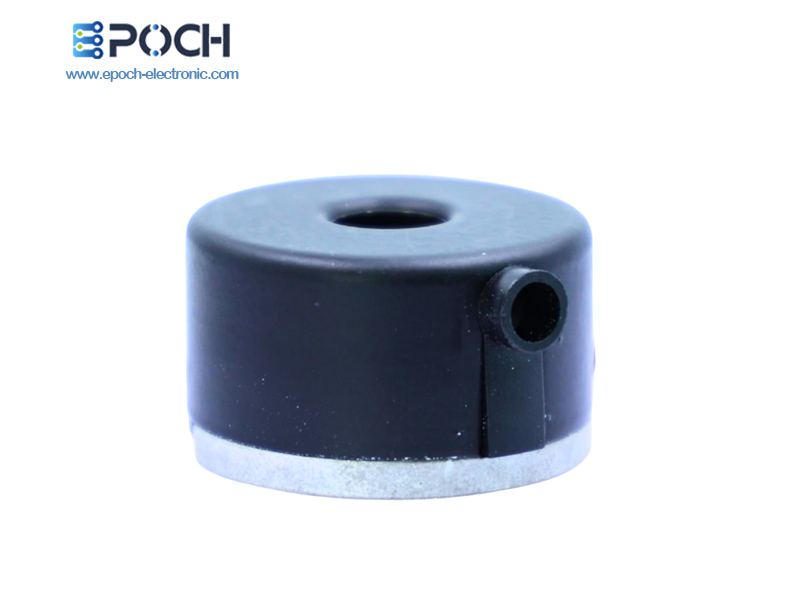

RZ35시리즈 베어링 절대 인코더 RS485인터페이스

  • RZ35시리즈 베어링 절대 인코더 RS485인터페이스
  • RZ35시리즈 베어링 절대 인코더 RS485인터페이스
  • RZ35시리즈 베어링 절대 인코더 RS485인터페이스
  • RZ35시리즈 베어링 절대 인코더 RS485인터페이스
  • RZ35시리즈 베어링 절대 인코더 RS485인터페이스
  • RZ35시리즈 베어링 절대 인코더 RS485인터페이스

데이터 시트

발자국

RoHS

카탈로그

오늘 견적을 요청하십시오

맞춤 견적을 원하시면 아래 양식을 작성해 주십시오.즉각적인 지원이 필요하시면 언제든지 저희에게 연락하십시오: liya@epoch-electronic.com.

기술적인 데이터 주문 정보 모든 Moudles

DC-DC 전원 모듈

맞춤형 DC-DC 변환기 DC-DC 변환기를 탐색합니다

인 코 더 제품

Rotary Encoder 살펴보기

센서 제품

관련 제품

기능

  • 작업 온도-20 ℃~+105 ℃

  • 현재 소모량 < 100mA

  • 배터리 전압 3다.6V DC

  • 배터리 결함 전압 2.5V

  • 배터리 경고 전압 3.1V

  • 차등 출력

  • 단일 5V 공급

  • 상승/하강 시간은 100ns 정도

  • 절연 저항 50 미터 Ω



기술적인 매개 변수


해상도 131072(17bit) 8388608(23bit)


관성모멘트 0.21kg·mm2
16 비트 멀티 턴 해상도 카운터

절대 위치 정확도 <±50 각초


참고:구체적인 정확도는 모터 및 기계적 어셈블리 적합에 따라 다릅니다

로터 각가속도 (Rotor angular acceleration)

전원 공급 중 ≤80000rad/s2

배터리 전원이 ≤4000rad/s2일 때

반복 위치 정확도 <±3 각진 초


참고:구체적인 정확도는 모터 및 기계적 어셈블리 적합에 따라 다릅니다

Mechanicalshock

충격 가속도 980m/s2

11ms다.각 방향으로 임팩트 3회, 총 18회


배터리 전압 결함 경고

진동

10~55Hz로 진폭 1.5mm를 유지한다

55와 사이에서 가속

축 당 2000Hz is98ms2 XYZ 2시간

방향, 총 6시간

인터페이스 RS485
통신 주파수 ≤16K
전송속도 2.5MHz작업 온도-20 ℃~+105 ℃

샤프트 침하의 허용 편차를 입력합니다 0. 1 ° 각도:

축 endplay:< 0.1mm

방사형 런 아웃:< 0.01mm

상대 습도 ≤90% (40℃/21d,

EN 60068-2-78)에 근거하여 결로가 없습니다.

최대 6000rpm의 작동 속도보호 정도 IP40


케이블 정의


Pin 번호

12345678

신호 정의

5VGND485 +485-

배터리 +

배터리 GND

NC체육
케이블 색상붉은검은파란색노란색브라운흰색

차폐 망사


기술적인 매개 변수

Technical Parameters


참고:8mm 스트레이트 샤프트와 9mm 원뿔형 샤프트는 RZ35A 에서만 사용할 수 있습니다.





Main 사이즈 선택

RZ35A08 Mechanical Dimension

RZ35A08기계 치수 도면




RZ35A09 Mechanical Dimension Drawing

RZ35A09기계 치수 도면



RZ35D06Q 2-M2.5 Depth4 Mechanical Dimension Drawing




RZ35D06Q 기계적인 치수 도면



RZ35D06J Mechanical Dimension Drawing

RZ35D06J 기계적인 치수 도면



RZ35D06S Mechanical Dimension Drawing

RZ35D06S 기계적 치수 도면



참고:모터면 치수에 따라 리프 스프링을 선택합니다.

Spring 탭 크기 선택


MP4131-704R

MP4131-704R (BM 유형-중간 프로필 Ø 31 장착 구멍) 잎 봄 기계 그리기


MP2831-704R



MP2831-704R (BL 유형-낮은 프로필 Ø 31 장착 구멍) 잎 봄 기계 그리기




MP1631-704R




MP1631-704R (BP 유형-플랫 프로필 Ø 31 장착 구멍) 잎 봄 기계 그리기



MP4140-704R

MP4140-704R (CM 유형-표준 프로필 Ø 40 장착 구멍) 잎 봄 기계 그리기



MP2840-704R

MP2840-704R (CL과 유형-조신 Ø 40 장착 구멍) 잎 봄 기계 도면












응용 프로그램


 RZ35시리즈 베어링 절대 인코더 RS485인터페이스는 주로 서보 구동 제어 시스템에 사용됩니다.시스템에 대한 정확한 위치 및 속도 제어 장치에 필요한 피드백 정보 및 보조 신호를 제공합니다.

.


  1. 최대 23 비트의 고해상도와 16 비트 멀티 턴 카운팅은 초정밀한 절대 위치를 보장합니다.

  2. 컴팩트한 35mm 베어링 장착 설계로 모터 및 로터리 장비와의 통합을 단순화합니다.

  3. 강력한 RS485 통신 인터페이스는 2.5MHz 전송 속도까지 안정적인 고속 데이터 전송을 지원합니다.

  4. -20°C에서 +105°C 까지의 넓은 작동 온도 범위와 우수한 충격/진동 내성이 거친 산업 환경에 대한 적합성을 보장합니다.

  5. 배터리 지원 절대 위치 지정으로 낮은 전력 소비 (<100mA)는 전력 손실시 데이터 무결성을 유지하고 유지 보수를 줄입니다.


주문 정보

주문 정보/부품 번호


RZ35 Series Ordering Information


참고:8mm 스트레이트 샤프트와 9mm 원뿔형 샤프트는 RZ35A 에만 사용할 수 있습니다.



absolute encoder shaft


포장 정보




항목설명

QTY/상자

상자

/상자

G.WN.W

QTY

/상자

패키지 크기
RZ35절대 인코더, 외경 35mm10pcs10boxes0.38kgs0.3kgs100pcs310 130 * * 45mm


오늘 데이터시트를 다운로드하여 모든 기술 사양을 확인하십시오.




All 로터리 인코더

부품 번호 인터페이스 치수
(mm) 		결의안 범위 결의안 카운터 통신
빈도 		일하는 온도 통신
빈도 		작업 속도 보호
구조 		발자국 3D 데이터 시트 샘플
RZ35A08 RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ35A09 RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ35D06Q RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ35D06S RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZL4408A RS485 Φ44mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZH4409A RS485 Φ44mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZL4409A RS485 Φ44mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ4809A RS485 Φ48mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
UZ3509 RS485 Φ35mm 1000-5000CPR Single/Multi-Turn Differential output -20°C-+105°C 500khz / IP40
UZ4408 RS485 Φ44mm 1000-5000CPR Single/Multi-Turn Differential output -20°C-+105°C 500khz / IP40
UZ4409 RS485 Φ44mm 1000-5000CPR Single/Multi-Turn Differential output -20°C-+105°C 500khz / IP40
UZ4809 RS485 Φ48mm 1000-5000CPR Single/Multi-Turn Differential output -20°C-+105°C 500khz / IP40
RS972 / / / / / -40°C to +85°C / / /
RS970 / / / / / -40°C to +85°C / / /
RK Series / / / / / -20°C to +85°C / / /
RZ35 Series RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ35 Series RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
