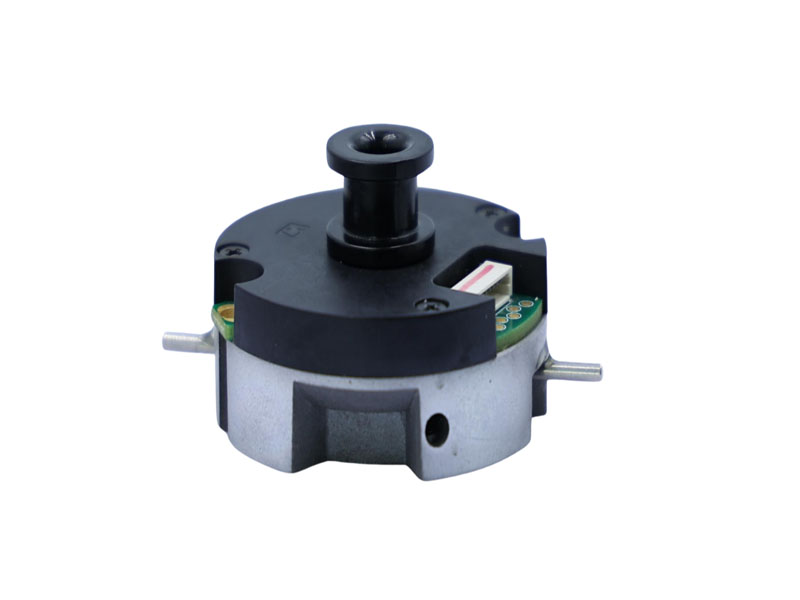

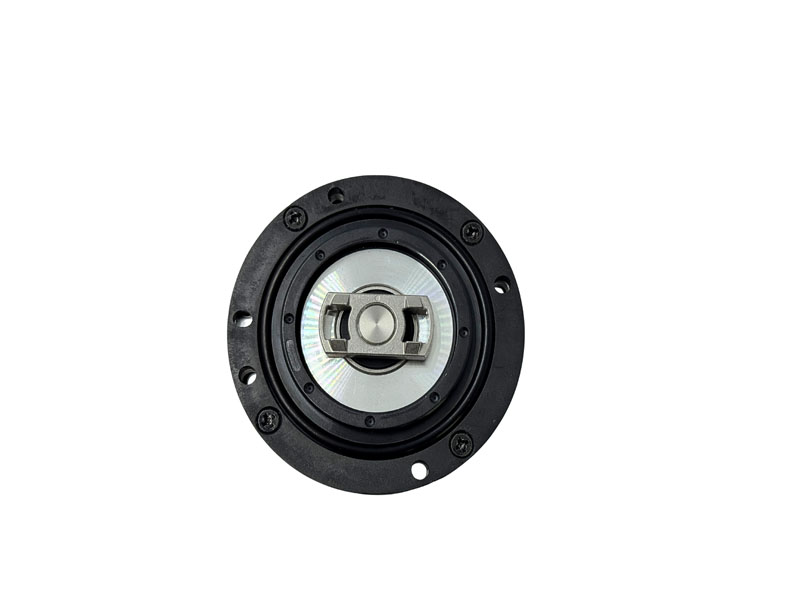

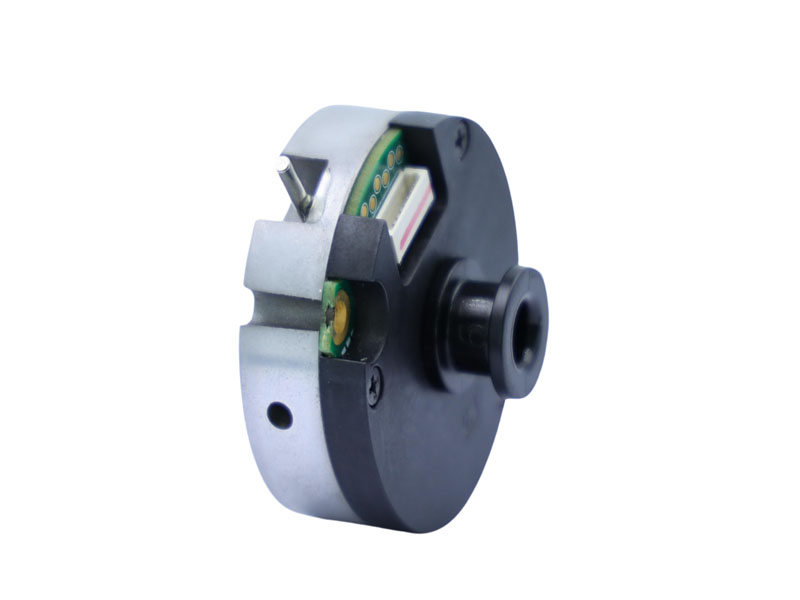

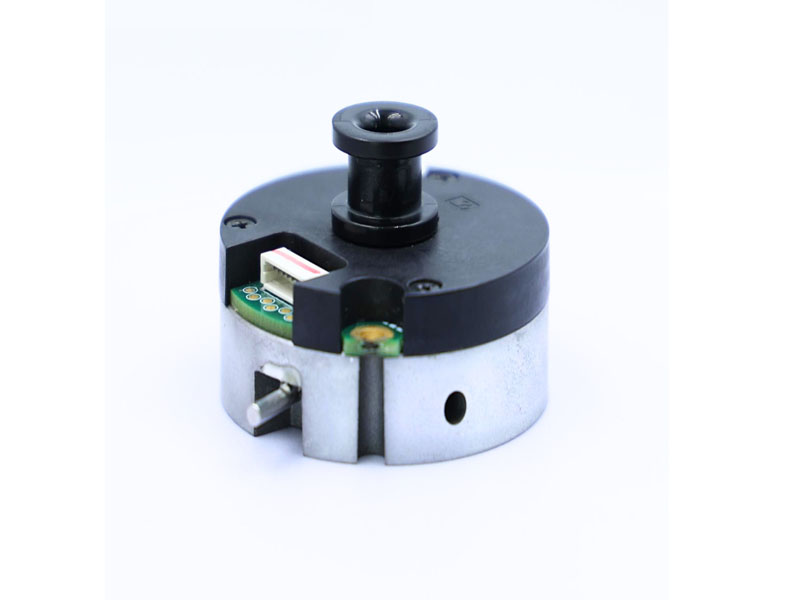

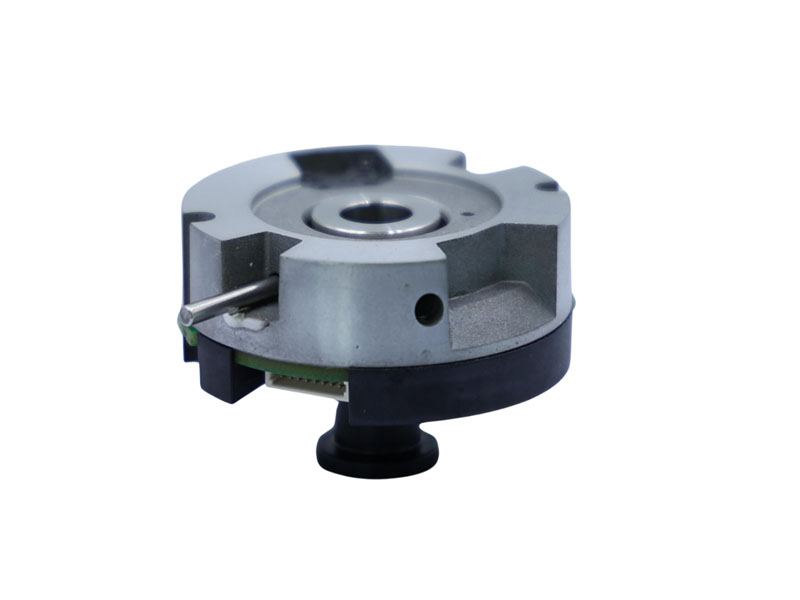

RS 시리즈 베어링리스 Absolute Encoder

  • RS 시리즈 베어링리스 Absolute Encoder
  • RS 시리즈 베어링리스 Absolute Encoder
  • RS 시리즈 베어링리스 Absolute Encoder
  • RS 시리즈 베어링리스 Absolute Encoder
  • RS 시리즈 베어링리스 Absolute Encoder
  • RS 시리즈 베어링리스 Absolute Encoder
  • RS 시리즈 베어링리스 Absolute Encoder
  • RS 시리즈 베어링리스 Absolute Encoder

데이터 시트

발자국

RoHS

카탈로그

오늘 견적을 요청하십시오

맞춤 견적을 원하시면 아래 양식을 작성해 주십시오.즉각적인 지원이 필요하시면 언제든지 저희에게 연락하십시오: liya@epoch-electronic.com.

기술적인 데이터 주문 정보 모든 Moudles

DC-DC 전원 모듈

맞춤형 DC-DC 변환기 DC-DC 변환기를 탐색합니다

인 코 더 제품

Rotary Encoder 살펴보기

센서 제품

관련 제품

기능

  • 작업 온도-20 ℃~+105 ℃

  • 현재 소모량 < 100mA

  • 배터리 전압 3다.6V DC

  • 배터리 결함 전압 2.5V

  • 배터리 경고 전압 3.1V

  • 차등 출력

  • 단일 5V 공급

  • 상승/하강 시간은 100ns 정도

  • 절연 저항 50 미터 Ω



기술적인 매개 변수



해상도 131072(17bit) 8388608(23bit)


관성모멘트 0.68kg·mm2
16 비트 멀티 턴 해상도 카운터

절대 위치 정확도 <±50 각초


참고:구체적인 정확도는 모터 및 기계적 어셈블리 적합에 따라 다릅니다

로터 각가속도 (Rotor angular acceleration)

전원 공급 중 ≤80000rad/s2

배터리 전원이 ≤4000rad/s2일 때

반복 위치 정확도 <±3 각진 초


참고:구체적인 정확도는 모터 및 기계적 어셈블리 적합에 따라 다릅니다

Mechanicalshock

충격 가속도 980m/s2

11ms다.각 방향으로 임팩트 3회, 총 18회


배터리 전압 결함 경고

진동

10~55Hz로 진폭 1.5mm를 유지한다

55~2000Hz is98ms2 사이에서 가속

 축방향 당 XYZ 2시간, 총 6시간 내

인터페이스 RS485
통신 주파수 ≤16K
전송속도 2.5MHz작업 온도-20 ℃~+105 ℃

샤프트 침하의 허용 편차를 입력합니다 0. 1 ° 각도:

축 엔드 플레이:<0.1mm 방사형

런 아웃:< 0.01mm

상대 습도 ≤90% (40℃/21d,

EN 60068-2-78)에 근거하여 결로가 없습니다.

최대 6000rpm의 작동 속도보호 정도 IP40
곧장 샤프트 지름:샤프트 Ø 8/Ø 6




케이블 정의


Pin 번호

12345678

신호 정의

5VGND485 +485-

배터리 +

배터리 GND

NC체육
케이블 색상붉은검은파란색노란색브라운흰색

차폐 망사


기술적인 매개 변수

Technical Parameters








기계적 차원

RSH430806 Mechanical Dimension Drawing


RSH430806 Recommended motor end dimensions


RSL430806 Mechanical Dimension Drawing


RSL430806 Recommended motor end dimensions


RSH3506 Mechanical Dimension Drawing


RSH3506 Recommended motor end dimensions



RSH3506 Mechanical Dimension Drawing


RSH3506 Recommended motor end dimensions




RSL35R06 Mechanical Dimension Drawing


RSL35R06 Recommended motor end dimensions




응용 프로그램


RS 시리즈 베어링리스 절대 엔코더는 주로 서보 구동 제어 시스템에 사용됩니다.시스템에 대한 정확한 위치 및 속도 제어 장치에 필요한 피드백 정보 및 보조 신호를 제공합니다.

.



    1. 정밀한 로터리 및 서보 어플리케이션을 위해 최대 23 비트 싱글턴 및 16 비트 멀티턴 해상도로 초고도의 절대 위치 정확도를 제공합니다.

    2. 베어링 없는 컴팩트한 아키텍처로 서보 구동 제어 시스템과 제한된 공간의 산업용 어셈블리에서 완벽한 통합이 가능합니다.

    3. RS485차동 인터페이스는 까다로운 자동화 환경을 위해 최대 2.5 MHz 전송 속도까지 안정적이고 빠른 통신을 제공합니다.

    4. 넓은 온도 범위 (-20°C~+105°C)에 걸쳐 탄력적인 성능을 발휘하며, 낮은 전류 소비 (<100mA)와 진동/충격 방지.

    5. 사용자 친화적인 설계로 다양한 샤프트 직경 (6mm, 8mm), 멀티 프로토콜 사용자 정의 및 배터리 백업을 통한 강력한 전력 손실 복원력을 지원합니다.

주문 정보

주문 정보/부품 번호


Technical Parameters


포장 정보




항목설명

QTY/상자

상자

/상자

G.WN.W

QTY

/상자

패키지 크기
RS 시리즈RS 시리즈 베어링리스 Absolute Encoder10pcs10boxes0.38kgs0.3kgs100pcs310 130 * * 45mm


오늘 데이터시트를 다운로드하여 모든 기술 사양을 확인하십시오.




All 로터리 인코더

부품 번호 인터페이스 치수
(mm) 		결의안 범위 결의안 카운터 통신
빈도 		일하는 온도 통신
빈도 		작업 속도 보호
구조 		발자국 3D 데이터 시트 샘플
RZ35A08 RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ35A09 RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ35D06Q RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ35D06S RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZL4408A RS485 Φ44mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZH4409A RS485 Φ44mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZL4409A RS485 Φ44mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ4809A RS485 Φ48mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
UZ3509 RS485 Φ35mm 1000-5000CPR Single/Multi-Turn Differential output -20°C-+105°C 500khz / IP40
UZ4408 RS485 Φ44mm 1000-5000CPR Single/Multi-Turn Differential output -20°C-+105°C 500khz / IP40
UZ4409 RS485 Φ44mm 1000-5000CPR Single/Multi-Turn Differential output -20°C-+105°C 500khz / IP40
UZ4809 RS485 Φ48mm 1000-5000CPR Single/Multi-Turn Differential output -20°C-+105°C 500khz / IP40
RS972 / / / / / -40°C to +85°C / / /
RS970 / / / / / -40°C to +85°C / / /
RK Series / / / / / -20°C to +85°C / / /
RZ7810 RS485 / 23~25 Bits Single/Multi-Turn ≤16K -20°C-+105°C 16K 6000rpm IP40
RS Series RS485 / 17~23 Bits Single/Multi-Turn ≤16K -20°C-+105°C 16K 6000rpm IP40
RZ35 Series RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ35 Series RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
