세부사항작업 온도-20 ℃~+105 ℃
현재 소모량 < 100mA
배터리 전압 3.6V DC
배터리 결함 전압 2.5V
배터리 경고 전압 3.1V
차등 출력
단일 5V 공급
상승/하강 시간은 100ns 정도
절연 저항 50 미터 Ω
해상도 131072(17bit)~16777216(24bit) | 관성모멘트 0.21kg·mm2 | |
| 16 비트 멀티 턴 해상도 카운터 | ||
절대 위치 정확도-(모터 샤프트 회전 정확도에 의존) 참고:특정 정확도는 모터에 따라 다릅니다 | 로터 각가속도 (Rotor angular acceleration) 전원 공급 중 ≤80000rad/s2 배터리 전원이 ≤4000rad/s2일 때 | |
반복 위치 정확도 <±3 각진 초
참고:구체적인 정확도는 모터 및 기계적 어셈블리 적합에 따라 다릅니다 | Mechanicalshock 충격 가속도 980m/s2 11ms다.각 방향으로 임팩트 3회, 총 18회 | |
| 배터리 전압 결함 경고 | 진동 10~55Hz로 진폭 1.5mm를 유지한다 55~2000Hz is98ms2 사이에서 가속 축방향 당 XYZ 2시간, 총 6시간 내 | |
| 인터페이스 RS485 | ||
| 통신 주파수 ≤16K | ||
| 전송속도 2.5MHz | 작업 온도-20 ℃~+105 ℃ | |
샤프트 침하의 허용 편차를 입력합니다 0. 1 ° 각도: 축 endplay:< 0.1mm 방사형 런 아웃:< 0.01mm | 상대 습도 ≤90% (40℃/21d, EN 60068-2-78)에 근거하여 결로가 없습니다. | |
| 최대 6000rpm의 작동 속도 | 보호 정도 IP40 |
핀 번호 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
신호 정의 | 5V | GND | 485 + | 485- | 배터리 + | 배터리 GND | NC | 체육 |
| 케이블 색상 | 붉은 | 검은 | 파란색 | 노란색 | 브라운 | 흰색 | 차폐 망사 |
| 이름 | 규격 | 강도 학년 | 수량 | 프로그램 위치 |
스레드락커가 있는 육각 소켓 나사 | M3 * 6 | 학년 9. 8 | 1 pc | 축 끝 |
스레드락커가 있는 육각 소켓 나사 | M2.5 * 12 | 학년 9. 8 | 2 pc | 인 코 더 몸 |
RSU3506기계치수 도면
RSU3506권장 모터 측 치수

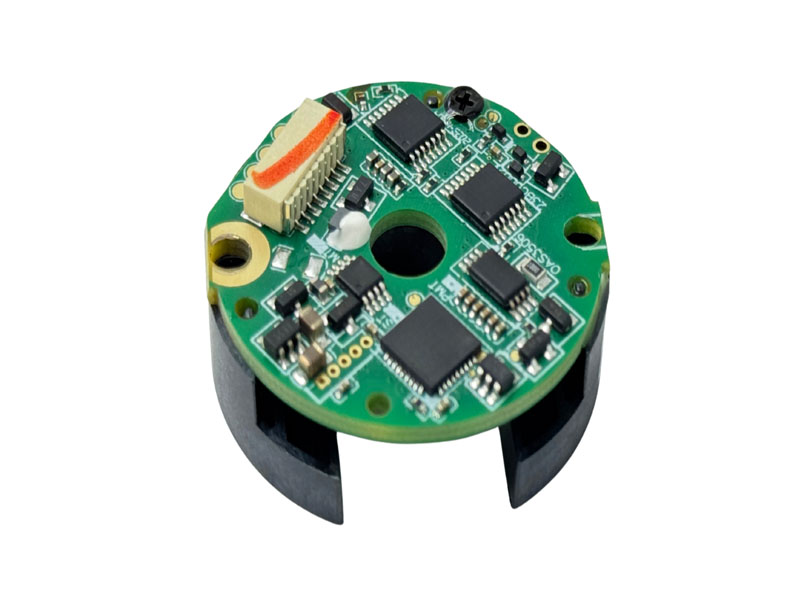

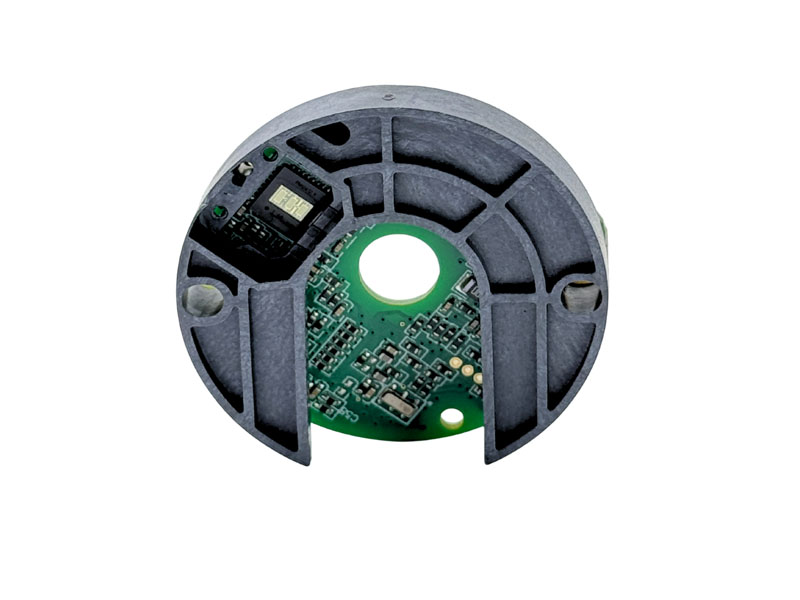

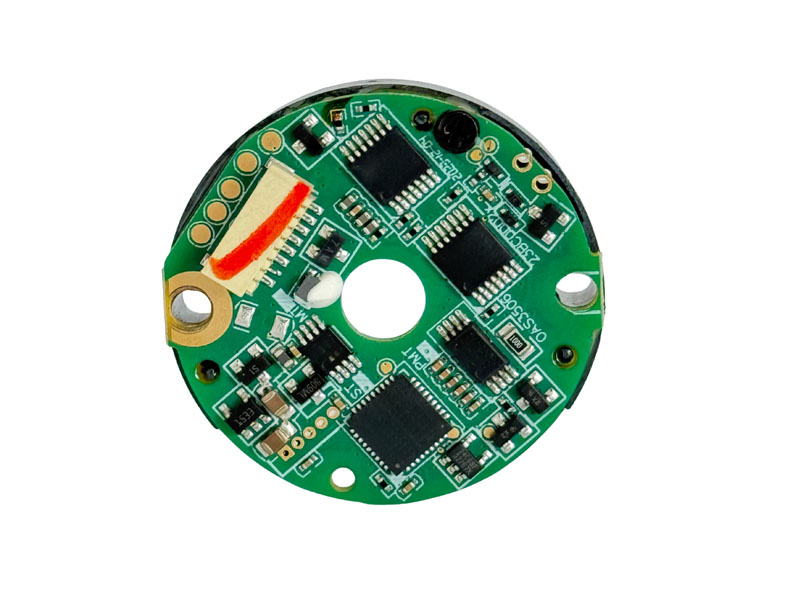

RSU3506 베어링리스 절대 엔코더는 주로 서보 구동 제어 시스템에 사용됩니다.시스템에 대한 정확한 위치 및 속도 제어 장치에 필요한 피드백 정보 및 보조 신호를 제공합니다.
최대 24 비트 싱글 턴 및 16 비트 멀티 턴 해상도의 고해상도 절대 포지셔닝은 정확한 피드백을 보장합니다.
낮은 관성 모멘트 (0.21 kg·mm²)로 베어링이 없고 컴팩트한 설계로 빠른 응답과 더 긴 시스템 수명이 가능합니다.
신뢰할 수 있는 RS485 통신 인터페이스는 최대 2.5mhz의 전송 속도로 고속 데이터 전송을 지원합니다.
넓은 작동 온도 범위 (-20°C~+105°C)와 우수한 기계적 충격 및 내진성이 내구성을 보장합니다.
다양한 모터 시스템에 완벽하게 통합할 수 있도록 빡빡한 기계적 공차로 축 방향 및 반경 방향 축 편차를 허용합니다.
| 항목 | 설명 | QTY/상자 | 상자 /상자 | G.W | N.W | QTY /상자 | 패키지 크기 |
| RSU3506 | RSU3506 bearingless absolute encoder입니다 | 10pcs | 10boxes | /킬로그램 | /킬로그램 | 100pcs | 310 130 * * 45mm |
오늘 데이터시트를 다운로드하여 모든 기술 사양을 확인하십시오.
| 부품 번호 | 인터페이스 |
치수
(mm) |
결의안 범위 | 결의안 카운터 |
통신 빈도 |
일하는 온도 |
통신 빈도 |
작업 속도 |
보호 구조 |
발자국 3D | 데이터 시트 | 샘플 |
| RZ35A08 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 |  |
 |
|
| RZ35A09 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06Q | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06S | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4408A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZH4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ4809A | RS485 | Φ48mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| UZ3509 | RS485 | Φ35mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4408 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4409 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4809 | RS485 | Φ48mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| RS972 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RS970 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RF28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RT28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RF20 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RR28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RS5 | / | / | / | Single/Multi-Turn | / | / | / | / | / | |
|
|
| RSG35 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RSU3506 | RS485 | / | 17-24 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| MS Series | / | / | 17 Bits | Single/Multi-Turn | ≤16K | -10℃～105℃ | 16K | ≤6000rpm | / | |
|
|
| RZ44 & RZ48 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RZ1337A | RS485 | / | 25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 12000rpm | IP40 | |
|
|
| RZ7810 | RS485 | / | 23~25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RS Series | RS485 | / | 17~23 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
