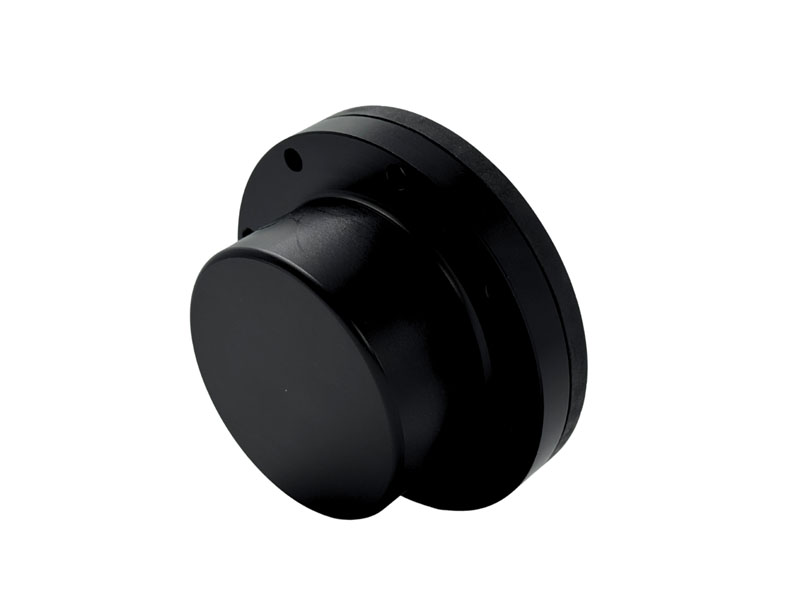

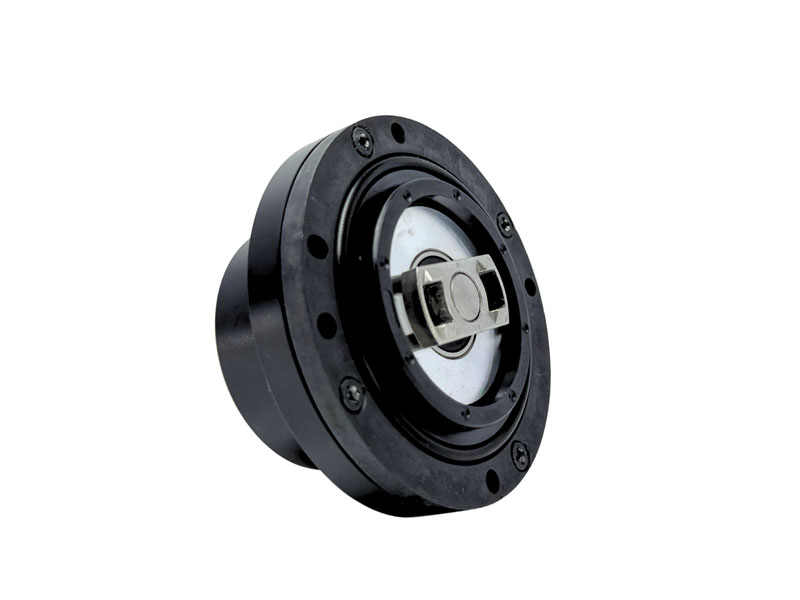

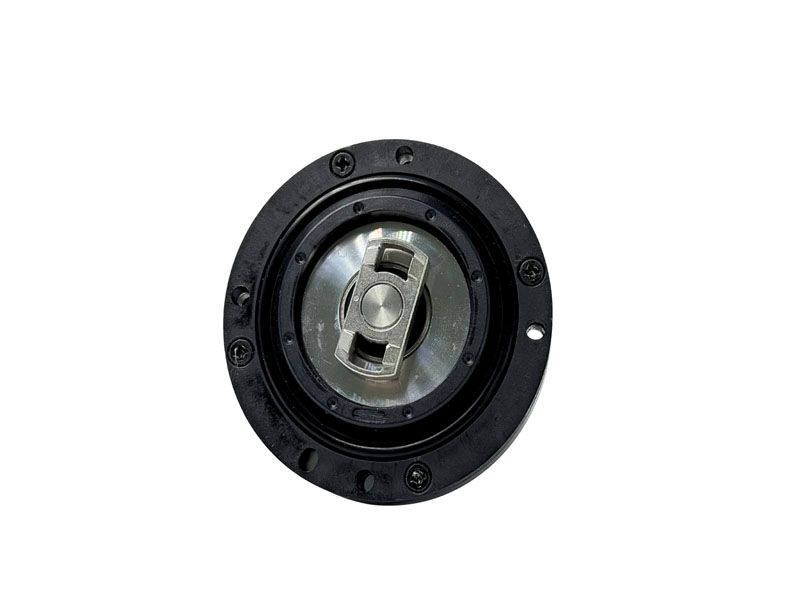

RZ7810 23-25Bit 절대 인코더 멀티 턴

  • RZ7810 23-25Bit 절대 인코더 멀티 턴
  • RZ7810 23-25Bit 절대 인코더 멀티 턴
  • RZ7810 23-25Bit 절대 인코더 멀티 턴
  • RZ7810 23-25Bit 절대 인코더 멀티 턴
  • RZ7810 23-25Bit 절대 인코더 멀티 턴
  • RZ7810 23-25Bit 절대 인코더 멀티 턴
  • RZ7810 23-25Bit 절대 인코더 멀티 턴
  • RZ7810 23-25Bit 절대 인코더 멀티 턴

데이터 시트

발자국

RoHS

카탈로그

오늘 견적을 요청하십시오

맞춤 견적을 원하시면 아래 양식을 작성해 주십시오.즉각적인 지원이 필요하시면 언제든지 저희에게 연락하십시오: liya@epoch-electronic.com.

기술적인 데이터 주문 정보 모든 Moudles

DC-DC 전원 모듈

맞춤형 DC-DC 변환기 DC-DC 변환기를 탐색합니다

인 코 더 제품

Rotary Encoder 살펴보기

센서 제품

관련 제품

기능

  • 작업 온도-20 ℃~+105 ℃

  • 현재 소모량< 120mA

  • 배터리 전압 3다.6V DC

  • 배터리 결함 전압 2.5V

  • 배터리 경고 전압 3.1V

  • 차등 출력

  • 단일 5V 공급

  • 상승/하강 시간은 100ns 정도

  • 절연 저항 50 미터 Ω



기술적인 매개 변수



해상도 8388608 (23bit)~33554432 (25bit)



관성모멘트 0.68kg·mm2
16 비트 멀티 턴 해상도 카운터

절대 위치 정확도 <±50 각초


참고:구체적인 정확도는 모터 및 기계적 어셈블리 적합에 따라 다릅니다

로터 각가속도 (Rotor angular acceleration)

전원 공급 중 ≤80000rad/s2

배터리 전원이 ≤4000rad/s2일 때

반복 위치 정확도 <±3 각진 초


참고:구체적인 정확도는 모터 및 기계적 어셈블리 적합에 따라 다릅니다

Mechanicalshock

충격 가속도 980m/s2

11ms다.각 방향으로 임팩트 3회, 총 18회


배터리 전압 결함 경고

진동

10~55Hz로 진폭 1.5mm를 유지한다

55~2000Hz is98ms2 사이에서 가속

 축방향 당 XYZ 2시간, 총 6시간 내

인터페이스 RS485
통신 주파수 ≤16K
전송속도 2.5MHz작업 온도-20 ℃~+105 ℃

샤프트 허용 편차를 입력합니다

축 방향:±0.5mm 방사 방향:±0.02mm Dip

각도:0.1° 축 엔드 플레이:<0.1mm 방사형

런 아웃:< 0.01mm


상대 습도 ≤90% (40℃/21d,

EN 60068-2-78)에 근거하여 결로가 없습니다.

최대 6000rpm의 작동 속도보호 정도 IP40
샤프트 지름:콘의 축이 Ø 10  점차:10




케이블 정의


신호 정의

5VGND485 +485-

배터리 +

배터리 GND

P
케이블 색상붉은검은파란색노란색브라운흰색

차폐 망사




기계적 차원

RZ7810A 기계 치수 도면


         구멍을 통해


RZ7810A Mechanical Dimension Drawing

                                                                                                                     45° 교전 각도




MD1510-701AMechanical 치수 도면

MD1510-701AMechanical Dimension Drawing




MN3010-701A 기계 치수 도면


MN3010-701A Mechanical Dimension Drawing

























응용 프로그램


RZ7810 23-25Bit 절대 인코더 멀티 턴 주로 서보 구동 제어 시스템에 사용됩니다.시스템에 대한 정확한 위치 및 속도 제어 장치에 필요한 피드백 정보 및 보조 신호를 제공합니다.

.

  1. 23 비트~25 비트 싱글 턴 및 16 비트 멀티 턴 카운팅이 가능한 고해상도 절대 포지셔닝은 정확한 피드백을 보장합니다.

  2. 컴팩트한 베어링 장착 설계로 견고한 산업용 마운팅을 위해 견고한 직경 78mm 하우징이 장착되어 있습니다.

  3. 신뢰할 수 있는 RS485 통신 인터페이스는 최대 2.5mhz의 전송 속도로 고속 데이터 전송을 지원합니다.

  4. 탁월한 충격 및 내진성으로-20°C~+105°C의 넓은 작동 온도 범위는 내구성을 강화합니다.

  5. 서보 시스템으로의 원활한 통합을 위해 팽팽한 기계적 공차로 축 방향 및 반경 방향 축 편차를 지원합니다.


주문 정보

주문 정보/부품 번호


Ordering Information/Part Number


포장 정보




항목설명

QTY/상자

상자

/상자

G.WN.W

QTY

/상자

패키지 크기
RZ7810RZ7810 23-25Bit 절대 인코더 멀티 턴10pcs10boxes/킬로그램/킬로그램100pcs310 130 * * 45mm


오늘 데이터시트를 다운로드하여 모든 기술 사양을 확인하십시오.




All 로터리 인코더

부품 번호 인터페이스 치수
(mm) 		결의안 범위 결의안 카운터 통신
빈도 		일하는 온도 통신
빈도 		작업 속도 보호
구조 		발자국 3D 데이터 시트 샘플
RZ35A08 RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ35A09 RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ35D06Q RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ35D06S RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZL4408A RS485 Φ44mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZH4409A RS485 Φ44mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZL4409A RS485 Φ44mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ4809A RS485 Φ48mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
UZ3509 RS485 Φ35mm 1000-5000CPR Single/Multi-Turn Differential output -20°C-+105°C 500khz / IP40
UZ4408 RS485 Φ44mm 1000-5000CPR Single/Multi-Turn Differential output -20°C-+105°C 500khz / IP40
UZ4409 RS485 Φ44mm 1000-5000CPR Single/Multi-Turn Differential output -20°C-+105°C 500khz / IP40
UZ4809 RS485 Φ48mm 1000-5000CPR Single/Multi-Turn Differential output -20°C-+105°C 500khz / IP40
RS972 / / / / / -40°C to +85°C / / /
RS970 / / / / / -40°C to +85°C / / /
RK Series / / / / / -20°C to +85°C / / /
RZ7810 RS485 / 23~25 Bits Single/Multi-Turn ≤16K -20°C-+105°C 16K 6000rpm IP40
RS Series RS485 / 17~23 Bits Single/Multi-Turn ≤16K -20°C-+105°C 16K 6000rpm IP40
RZ35 Series RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ35 Series RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
