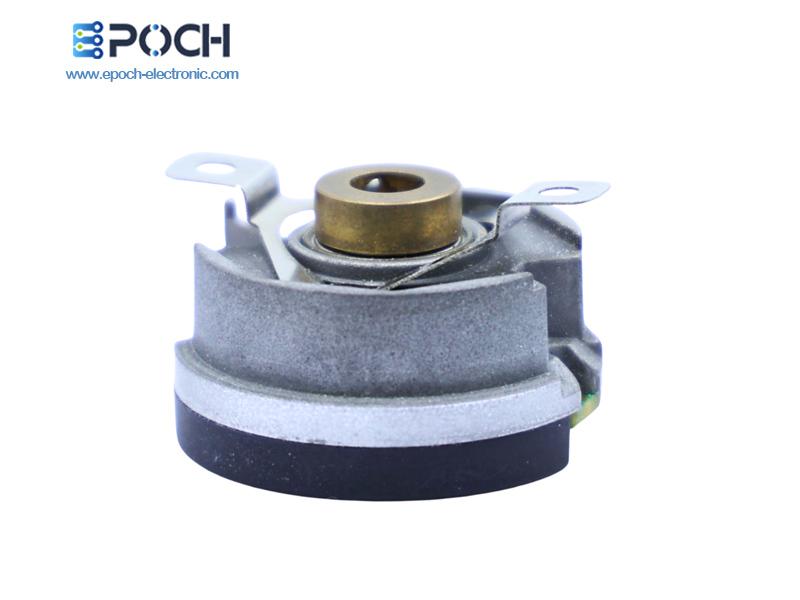

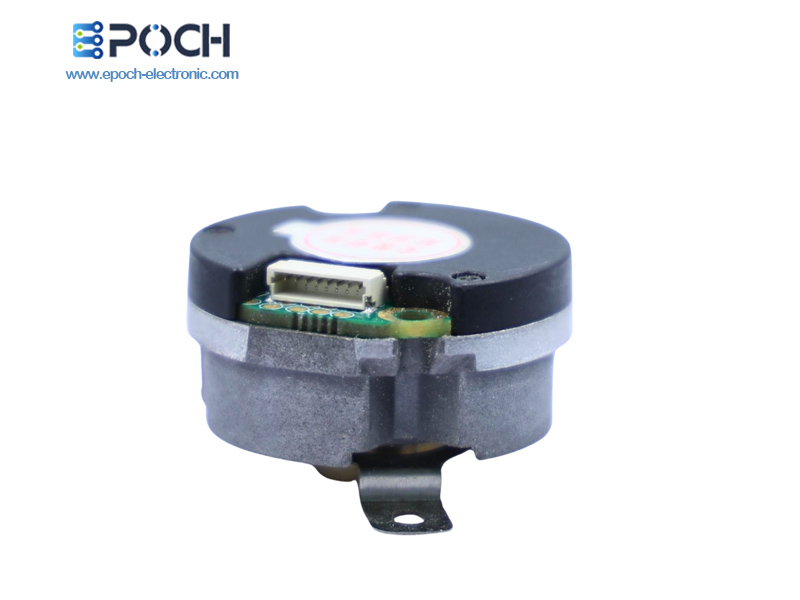

RZ35시리즈 베어링 절대 인코더 RS485인터페이스
세부사항작업 온도-20 ℃~+105 ℃
현재 소모량 < 100mA
배터리 전압 3.6V DC
배터리 결함 전압 2.5V
배터리 경고 전압 3.1V
차등 출력
단일 5V 공급
상승/하강 시간은 100ns 정도
절연 저항 50 미터 Ω
해상도 131072(17bit) 8388608(23bit) | 관성모멘트 0.21kg·mm2 | |
| 16 비트 멀티 턴 해상도 카운터 | ||
절대 위치 정확도 <±50 각초 참고:구체적인 정확도는 모터 및 기계적 어셈블리 적합에 따라 다릅니다 | 로터 각가속도 (Rotor angular acceleration) 전원 공급 중 ≤80000rad/s2 배터리 전원이 ≤4000rad/s2일 때 | |
반복 위치 정확도 <±3 각진 초 참고:구체적인 정확도는 모터 및 기계적 어셈블리 적합에 따라 다릅니다 | Mechanicalshock 충격 가속도 980m/s2 11ms다.각 방향으로 임팩트 3회, 총 18회 | |
| 배터리 전압 결함 경고 | 진동 10~55Hz로 진폭 1.5mm를 유지한다 55와 사이에서 가속 축 당 2000Hz is98ms2 XYZ 2시간 방향, 총 6시간 | |
| 인터페이스 RS485 | ||
| 통신 주파수 ≤16K | ||
| 전송속도 2.5MHz | 작업 온도-20 ℃~+105 ℃ | |
샤프트 침하의 허용 편차를 입력합니다 0. 1 ° 각도: 축 엔드 플레이:<0.1mm 방사형 런 아웃:< 0.01mm | 상대 습도 ≤90% (40℃/21d, EN 60068-2-78)에 근거하여 결로가 없습니다. | |
| 최대 6000rpm의 작동 속도 | 보호 정도 IP40 |
Pin 번호 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
신호 정의 | 5V | GND | 485 + | 485- | 배터리 + | 배터리 GND | NC | 체육 |
| 케이블 색상 | 붉은 | 검은 | 파란색 | 노란색 | 브라운 | 흰색 | 차폐 망사 |
참고:8mm 스트레이트 샤프트와 9mm 원뿔형 샤프트는 RZ35A 에서만 사용할 수 있습니다.
RZ35A08기계 치수 도면
RZ35A09기계 치수 도면
RZ35D06Q 기계적인 치수 도면
RZ35D06J 기계적인 치수 도면
RZ35D06S 기계적 치수 도면
참고:모터면 치수에 따라 리프 스프링을 선택합니다.
MP4131-704R (BM 유형-중간 프로필 Ø 31 장착 구멍) 잎 봄 기계 그리기
MP2831-704R (BL 유형-낮은 프로필 Ø 31 장착 구멍) 잎 봄 기계 그리기
MP1631-704R (BP 유형-플랫 프로필 Ø 31 장착 구멍) 잎 봄 기계 그리기
MP4140-704R (CM 유형-표준 프로필 Ø 40 장착 구멍) 잎 봄 기계 그리기
MP2840-704R (CL과 유형-조신 Ø 40 장착 구멍) 잎 봄 기계 도면
RZ35시리즈 멀티 턴 베어링 절대 인코더는 주로 서보 구동 제어 시스템에 사용됩니다.시스템에 대한 정확한 위치 및 속도 제어 장치에 필요한 피드백 정보 및 보조 신호를 제공합니다.
최대 23 비트의 고해상도와 16 비트 멀티 턴 카운팅은 초정밀한 절대 위치를 보장합니다.
컴팩트한 35mm 베어링 장착 설계로 모터 및 로터리 장비와 쉽게 통합할 수 있습니다.
신뢰할 수 있는 RS485 통신은 최대 2.5mhz의 전송 속도로 고속 데이터 전송을 제공합니다.
-20°C~+105°C의 넓은 작동 온도 범위와 강력한 충격 및 진동 저항성은 신뢰할 수 있는 산업 성능을 제공합니다.
배터리 지원 절대 위치 지정은 전력 손실 동안 데이터 무결성을 유지하면서 에너지 효율을 위해 100mA 미만으로 소모합니다.
참고:8mm 스트레이트 샤프트와 9mm 원뿔형 샤프트는 RZ35A 에만 사용할 수 있습니다.
| 항목 | 설명 | QTY/상자 | 상자 /상자 | G.W | N.W | QTY /상자 | 패키지 크기 |
| RZ35 | 절대 인코더, 외경 35mm | 10pcs | 10boxes | 0.38kgs | 0.3kgs | 100pcs | 310 130 * * 45mm |
오늘 데이터시트를 다운로드하여 모든 기술 사양을 확인하십시오.
| 부품 번호 | 인터페이스 |
치수
(mm) |
결의안 범위 | 결의안 카운터 |
통신 빈도 |
일하는 온도 |
통신 빈도 |
작업 속도 |
보호 구조 |
발자국 3D | 데이터 시트 | 샘플 |
| RZ35A08 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 |  |
 |
|
| RZ35A09 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06Q | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06S | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4408A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZH4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ4809A | RS485 | Φ48mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| UZ3509 | RS485 | Φ35mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4408 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4409 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4809 | RS485 | Φ48mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| RS972 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RS970 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
