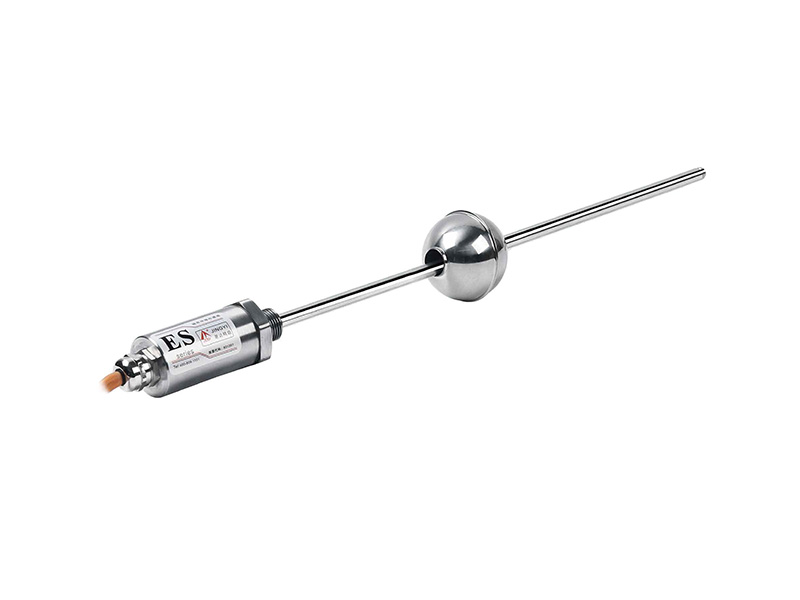

기능

사용자 정의 가능한 길이의 넓은 25-5500 mm 스트로크 범위는 다양한 산업 측정 요구를 충족시킵니다.

센서의 해상도에 맞는 0.05% 실물크기 비선형성 및 반복성으로 높은 정밀도가 정확하고 신뢰할 수 있는 결과를 보장합니다.

빠른 업데이트 시간:1 ms (4 선 시스템) 또는 100 ms (2 선 시스템)는 실시간 위치 피드백을 제공합니다.

견고한 IP67 보호,-40 °C~+75°C 작동 온도, 304L/316L 스테인리스 스틸 시공으로 거친 환경에서도 내구성을 보장합니다.

유연한 아날로그 출력 (4-20mA, 0-20mA, 0-10V, 0-5V)과 직선 케이블 및 항공 소켓을 포함한 다중 연결 옵션을 갖춘 비접촉, 마모 없는 선형 측정.

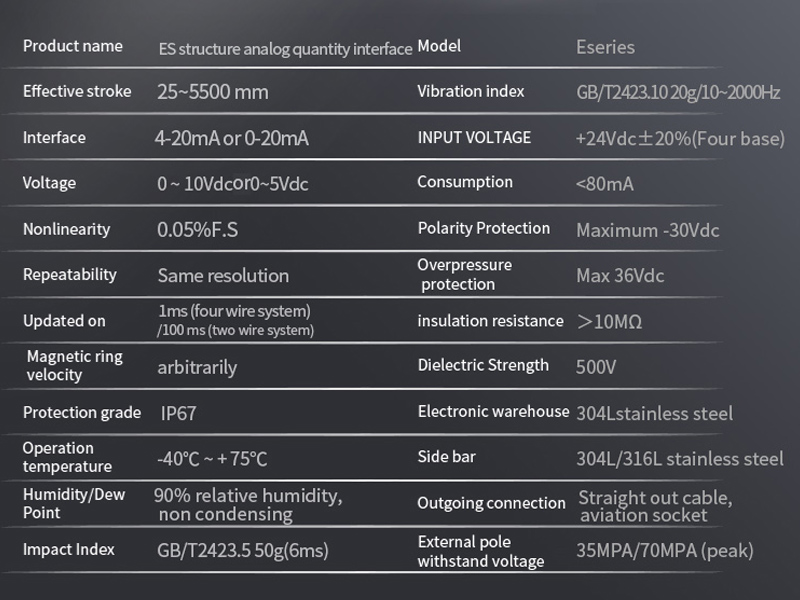

기술적 특성

제품 이름	ES 시리즈 자기 협착 변위 센서	모델	ES Seris
측정 범위	25-5500 mm	진동 인덱스	GB/T2423.10 20g/10~2000Hz
인터페이스	4-20mA 또는 0-20mA	입력 전압	+ 24Vdc ± 20% (4 기지)
전압	0~10Vdc 또는 0~5Vdc	소비	< 80mA
비선형 성	0.05% F.S	극성 보호	최대-30Vdc
반복성	같은 결의안	보호 장치 가 내장	맥스 36Vdc
업 데이트	lms (4 선 시스템) /100 ms (2개의 와이어 시스템)	절연 저항	> 10M Ω
자기 고리 속도 (Magnetic Ring Velocity)	임의로	절연 강도	500V
보호 학년	IP67	전자 창고	304Lstainless 강철
작업 온도	-40°C~+75°C	사이드 바	304L/316L 스테인레스 스틸
습도/이슬	상대 습도 90%, 콘덴싱 불가	발신 연결	직선 케이블, 항공 소켓
영향 인덱스	GB/T2423.5 50g (6ms)	스탠드 전압이 있는 외부 폴입니다	35MPA/70MPA (최고)

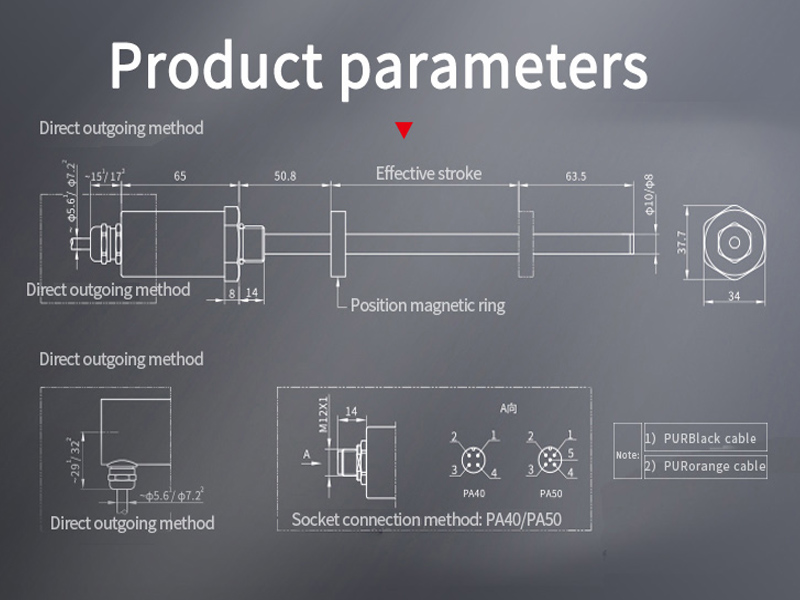

구조 모양

ES Series Magnetostrictive Displacement Sensor Structural Shape

배선 및 Pin 정의

ES Series Magnetostrictive Displacement Sensor Wiring and Pin Definition

ES 시리즈 자기 strictive 변위 센서-product 파라미터

입력
측정 데이터		Position 자석 링
뇌졸중 길이		25~3500 mm, 다른 사람은 필요에 따라 사용자 정의 할 수 있습니다
출력
현재		4~20mA 또는 0~20mA (민/맥스 로드 0/500 Ω)
전압		0~10Vdc 또는 0~5Vdc (최소 로드 resistanc ≥ 10K Ω)
해상도		±0.01mm,16bit DA,4 선 시스템 전류 ±0.1mm,16bit DA,4 선 시스템 전압 ±0.1mm,12bit DA,2 선 시스템 전류
비선형 성		0.05% F.S
반복성		같은 결의안
업 데이트 시간		2 와이어 시스템 100 ms 4 와이어 시스템 1ms(범위 ≤1m), 2ms(1m< 범위 ≤2m), 3ms(범위 >2m)
온도 계수		< 50ppm/℃
조건을
자석 속도		임의
보호 클래스		IP67
작동 온도		40 화~+75 화
습도/이슬		습도 90%, 결로 없음
충격 인덱스		GB/T2423.5 50g (6ms)
진동 인덱스		GB/T2423.10 15 그램/10~2000Hz
EMC 테스트		GB/T17626.2 정전기 방전 방지 간섭도 3 등급 A 급 GB/T17626.3 방사선 전파 주파수 전자기장의 간섭 방지 정도 3 등급 A 등급 GB/T17626.4전기 고속 과도 열차의 간섭 방지 정도 3 등급 B 급 GB/T17626.6 2학년 A 반, 무선 주파수 필드에 의해 유발된 장애 정도를 실시했다 GB/T17626.8전력 주파수 자기장 면역 3 등급 A 급 CE 인증

전기적 연결		건축 및 자재
입력 전압	+24Vdc 전원 공급 장치 (-20%~+20%):4 선계 +24/12Vdc 전원 공급 장치 (-20%~+20%):2 선계	전자 구획	304Lstainless 강철
전력 소비	< 80mA	측정 로드	304L/316l스테인리스 스틸
극성 보호	최대-30Vdc	외관 압력	35Mpa (연속)/70Mpa (최고) 측정 로드 지름 φ 10
이 나와 보호	최대 36Vdc	설치	임의의 방향, threaded 설치 (스레드 사양은 선택 사항)
절연 저항	> 10M Ω	위치 자석	다양한 링 자석 (ring magnet)
절연 강도	500V	발신 모드	케이블 콘센트 또는 커넥터 (M12 커넥터)

ES 시리즈 자기 strictive Displacement sensor-일반적인 옵션입니다

ES Series Magnetostrictive Displacement Sensor-Common Options

주문 정보

ES Analog Output-Selection Guide

포장 정보

항목

설명

어 릴/트 레이

pc/롤

G.W

N.W

QTY/상자

패키지 크기

ES 아날로그 세리스

ES 시리즈 자기 협착 변위 센서

25-5500 mm 스트로크

0.05% FS 비선형성

접촉

IP67

-kgs

-pcs

피우

오늘 데이터시트를 다운로드하여 모든 기술 사양을 확인하십시오.

모든 변위 센서 (All Displacement Sensor)

모델

효과적인 뇌졸중

인터페이스

전압

비선형 성

반복성

업 데이트

보호 학년

작업
온도 (℃)

물질

충격 | 압력

데이터 시트

샘플

RS Waterproof Seris

50mm~5500mm

Analog、SSI、CANopen、Start/Stop

+24Vdc±20%

< ± 0.01% of full scale, Min. ±50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP68

-40℃ ~ +105℃

304 stainless steel

GB/T2423.5 100g(6ms)

RF Flexible Seris

500~7620mm，Up to 23 meters

Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT

+24Vdc±20%

< ± 0.01% of full scale, Min. ± 50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP65 / IP67

-40℃ ~ +85℃

Aluminum alloy

GB/T2423.5 100g(6ms)

RD Split Seris

25~5500 mm

Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT

+24Vdc±20%

< ± 0.01% of full scale, Min. ± 50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP68

-40℃ ~ +125℃

304 stainless steel

GB/T2423.5 100g(6ms)

RB Flat Seris

50~5500 mm

Analog、SSI、CANopen

+24Vdc±20%

< ± 0.01% of full scale, Min. ± 50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +105℃

304 stainless steel

GB/T2423.5 100g(6ms)

FBGB Explosion-Proof Seris

25~5500 mm

Analog、SSI、CANopen

+24Vdc±20%

< ± 0.01% of full scale, Min. ± 50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67

-40℃ ~ +105℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH(P) Start-Stop Output Seris

25~5500 mm

+24Vdc±20%

< 0.01% full-scale taxi, minimum 50μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +105℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH(P) SSI Output Seris

25~5500 mm

SSI Synchronous Serial Interface

+24Vdc±20%

<±0.01% of full scale, minimum ±50μm

<±0.001% of full scale, minimum ±1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH(P) Profinet Output Seris

25~5500 mm

Profinet IO RT

+24Vdc±20%

< ±0.01% of full scale, minimum ±50μm

< 0.001% for full-scale taxis, minimum ±1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH(P) Profibus-DP Seris

25~5500 mm

Profibus-DP System，ISO74498

+24Vdc±20%

<±0.01% of full scale, minimum ±50μm

<±0.001% of full scale, minimum ±1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH-P EtherCAT Seris

25~5500 mm

EhterCAT Ethernet Control Automation Technology

+24Vdc±20%

<±0.01% of full scale, minimum 50μm

<±0.001% of full scale, minimum ±1μm

≥0.25ms，depending on the measuring stroke

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH/RP CANBus Seris

25~5500 mm

CANBus System Protocol, IS0DIS11898

+24Vdc±20%

< 0 .01% full-scale taxi, minimum 50μm

<±0.001% of full scale, minimum ±1μm

1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH/RP Analog Seris

25~5500 mm

0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K）

<±0.01% of full scale, min±50um

<±0.001% of full scale, min ±1um

1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable

IP67

-40℃ ~ +85℃

304L stainless steel

GB/T2423.5 100g(6ms)

MT Analog Seris

50~2500 mm

CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1

8~ 32Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MI CANopen Seris

50~2500 mm

CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1

8~ 32Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MI Analog Seris

50~2500 mm

4 ~ 20mA（load resistance≤250Ω）

0.5 ~ 4.5Vdc or 0.25~4.75Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MHA CANopen Seris

50~2500 mm

CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MHA Analog Seris

50~2500 mm

4 ~ 20mA（load resistance≤250Ω）

0.5 ~ 4.5Vdc or 0.25~4.75Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MH CANopen Seris

50~2500 mm

CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1

9~ 32Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L

GB/T2423.5 100g（11ms）

MH Analog Seris

50~2500 mm

9~ 32Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L

GB/T2423.5 100g（11ms）

ES Modbus Seris

25–3500 mm

Modbus RTU protocol

9~ 30Vdc

Minimum ± 50um or <0.01%.F.S

Minimum ± 10um or <0.001%.F.S

Default 20ms

IP67

-40°C ~ +75°C

304L/316L

GB/T2423.5 50g(6ms)

ES Analog Seris

25–5500 mm

4-20mA or 0-20mA

0~10Vdc or 0~5Vdc

0.05% F.S

Same resolution

lms (four wire system)/ 100 ms (two wire system)

IP67

-40°C ~ +75°C

304L / 316L stainless steel

GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak

HP Analog Seris

25–2500 mm

4-20mA or 20-4mA

0~10Vdc or 0~5Vdc

<0.02% of full scale

<0.005% of full scale

lms ( range < lm )

IP65

-40°C ~ +85°C

PFA

GB/T2423.5 50g(6ms)

ESC Analog Seris

50–3000 mm

4-20mA or 20-4mA

0~10Vdc or 0~5Vdc

士0.1mm(25~400mm)

<±0.l mm

lms (four wire system)/ 100 ms (two wire system)

IP67

-40°C ~ +75°C

PFA

GB/T2423.5 50g(6ms)

EP Analog Seris

25-5500 mm

0-20mA or 4-20mA

0~10Vdc or 0~5Vdc

0.05% F.S

< 0.03% of full scale

< 0.005% of full scale

IP65

-40°C ~ +85°C

Aluminum formed shell

GB/T2423.5 50g(6ms)

ED Analog Seris

50–3000 mm

0–10V/10–0V, signal/ dual

<±0.05% of full scale

<± 0.01% of full scale

2MS

IP65

-40°C ~ +75°C

Aluminum Alloy

GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10

EJ SSI Output Seris

25-5500 mm

SSI Synchronous Serial Interface

+24Vdc±20%

<±0.01% of full scale, minimum±50μm

< ± 0.001% of full scale, minimum ± 5μm

Cable outlet mode IP68; socket way IP67

-40℃ ~ +85℃

304L

GB/T2423.5 100g(6ms)

EJ Modbus Seris

25-5500 mm

Modbus RTU protocol

0-10Vdc or 0-5Vdc

Minimum ±50um(or <±0.01%F.S.)

Minimum ±10um(or <±0.001%F.S.)

10ms

IP67

-40°C - +75°C

304L/316L stainless steel

GB/T2423.5 50g ( 6ms )

EJ Analog Seris

25-5500 mm

4-20mA or 0-20mA

0-10Vdc or 0-5Vdc

<+0.02% of full scale

<± 0.001% offull scale

lms

Outgoing line lP68, Socket LP67

-40°C - +75°C

304L/316L stainless steel

GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
