MHA 아날로그 자기strictive Displacement Sensor

  • MHA 아날로그 자기strictive Displacement Sensor
  • MHA 아날로그 자기strictive Displacement Sensor
  • MHA 아날로그 자기strictive Displacement Sensor
  • MHA 아날로그 자기strictive Displacement Sensor
  • MHA 아날로그 자기strictive Displacement Sensor
  • MHA 아날로그 자기strictive Displacement Sensor
  • MHA 아날로그 자기strictive Displacement Sensor
  • MHA 아날로그 자기strictive Displacement Sensor

데이터 시트

발자국

RoHS

카탈로그

오늘 견적을 요청하십시오

맞춤 견적을 원하시면 아래 양식을 작성해 주십시오.즉각적인 지원이 필요하시면 언제든지 저희에게 연락하십시오: liya@epoch-electronic.com.

기술적인 데이터 주문 정보 모든 Moudles

DC-DC 전원 모듈

맞춤형 DC-DC 변환기 DC-DC 변환기를 탐색합니다

인 코 더 제품

Rotary Encoder 살펴보기

센서 제품

관련 제품

기능

비접촉, 절대 선형 측정으로 긴 서비스 수명과 유지보수 없는 작동을 보장합니다.

건설기계 및 유압실린더용으로 특수 제작되어 고진동 (25g) 및 충격 (100g) 저항성을 갖추고 있습니다.

IP67 보호 및 304L 스테인리스 스틸 구조로 거칠고 고압적인 환경 (최대 45 MPa) 에서도 안정적인 성능을 발휘할 수 있습니다.

다양한 아날로그 출력 옵션 (전류 및 전압)과 다양한 케이블 및 커넥터 구성으로 유연한 어셈블리.

넓은 50-2500 mm 스트로크 범위, 빠른 2 ms 업데이트 시간 및 높은 정확도 (±0.1 mm)는 정밀하고 실시간 위치 피드백을 제공합니다.

기술적 특성



구조 모양

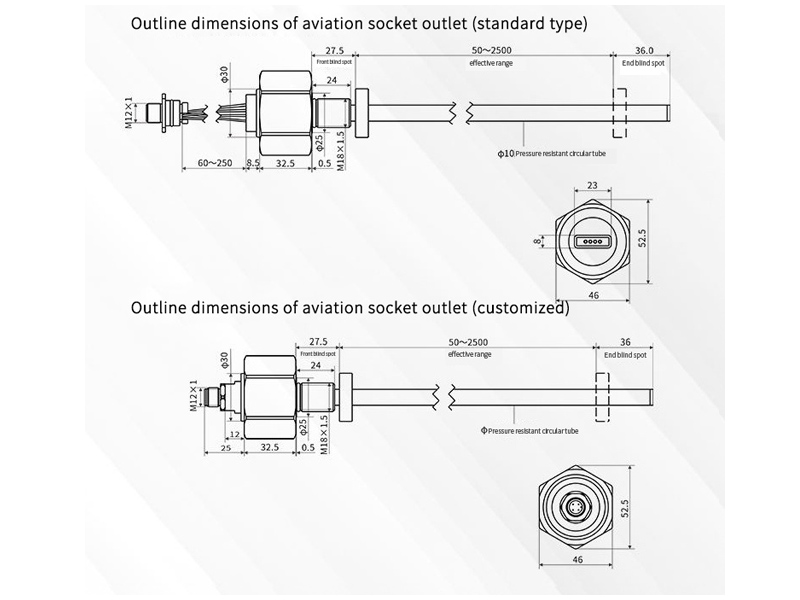

MHA Analog displacement sensor Structural Shape


MHA Analog displacement sensor Structural Shape


전기적 연결


MHA magnetostrictive displacement sensor Electrical connections

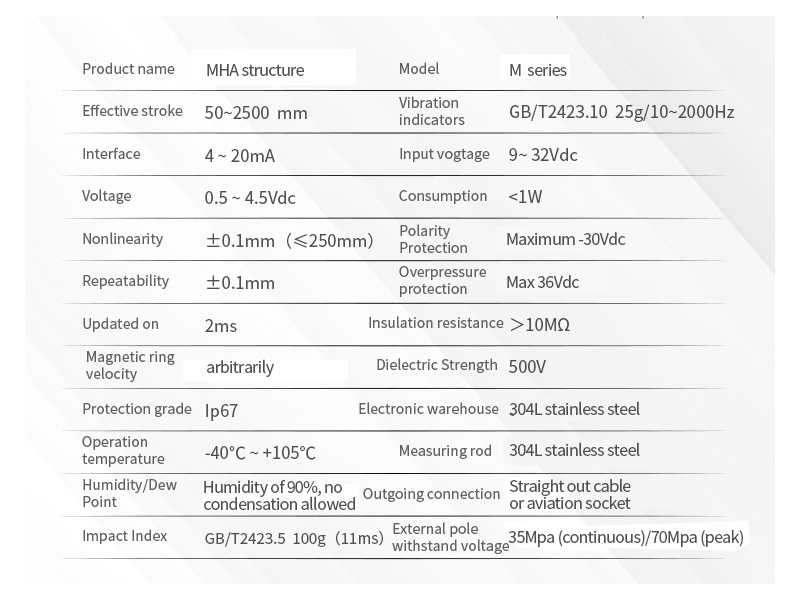

MHA Analog Magnetostrictive Displacement sensory-product 파라미터



  • 입력

측정 데이터위치 (버니어 자석)
뇌졸중 길이50~2500 mm

  • 출력

현재4~20mA (로드 저항 ≤ 250 Ω)
전압0. 5~4.5Vdc 또는 0. 25~4.75Vdc (로드 저항 ≥ 10K Ω)
해상도


범위 ± 0.1mm (< 500mm)

범위 ÷ 4096 (범위 > 500mm)


비선형 성± 0.1mm (≤ 250mm) 또는 0.04%F.S (> 250mm)
반복 정확성± 0.1mm
업 데이트 시간

2ms

  • 조건을

자석 속도임의
보호 클래스IP67
작동 온도-40℃~+105℃
습도/이슬습도 90%, 결로 없음
온도 표류 계수< 30ppm/℃

충격 인덱스GB/T2423.5 100g (11ms)
진동 인덱스GB/T2423.10) 1oz/10~2000Hz
EMC 테스트

GB/T17626.2 정전기 방전 방지 간섭 3 등급 A 급

GB/T17626.3 무선 주파수 전자기장 복사 방지 간섭, 3 등급, A 등급

GB/T17626.4전기 빠른 과도 펄스 그룹 간섭 방지, 학년 3, 클래스 B

GB/T17626.5 서지 (충격) 간섭 방지, 3 등급, 클래스 B

GB/T17626.6 무선 주파수 필드 유도 실시 장애 방지 간섭, 3 등급, A 등급

GB/T17626.8전원 주파수 자기장 방지 간섭, 4 등급, 클래스 A





  • 전기적 연결


  • 건축 및 자재

입력 전압

9~32Vdc

전자 구획

304Lstainless 강철
전력 소비< 1W측정 로드304L 스테인레스 스틸
극성 보호최대-30Vdc

운영

압력 학년

정격 압력 Pn:35MPa 최대 압력

Pmax:직경 10mm의 스텔 로드 용 45MPa

이 나와 보호최대 36Vdc어 셈 블리어느 방향으로
절연 저항> 10M Ω위치 자석다양한 링 자석 (ring magnet)
절연 강도500V

발신 모드케이블 콘센트 또는 커넥터




주문 정보

주문 정보



Selection Guide-Analog Output







포장 정보


항목설명어 릴/트 레이

pc/롤

G.WN.W

QTY/상자

패키지 크기
MHA 아날로그 세리스

MHA 아날로그 시리즈 자기 협착 변위 센서


50~2500 mm 스트로크

± 0.1mm 해상도

-40℃~+105℃ 작동 온도

IP67







-kgs-kgs-pcs피우



오늘 데이터시트를 다운로드하여 모든 기술 사양을 확인하십시오.




모든 변위 센서 (All Displacement Sensor)

모델 효과적인 뇌졸중 인터페이스 전압 비선형 성 반복성 업 데이트 보호 학년 작업
온도 (℃) 		물질 충격 | 압력 데이터 시트 샘플
RB Flat Seris 50~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
