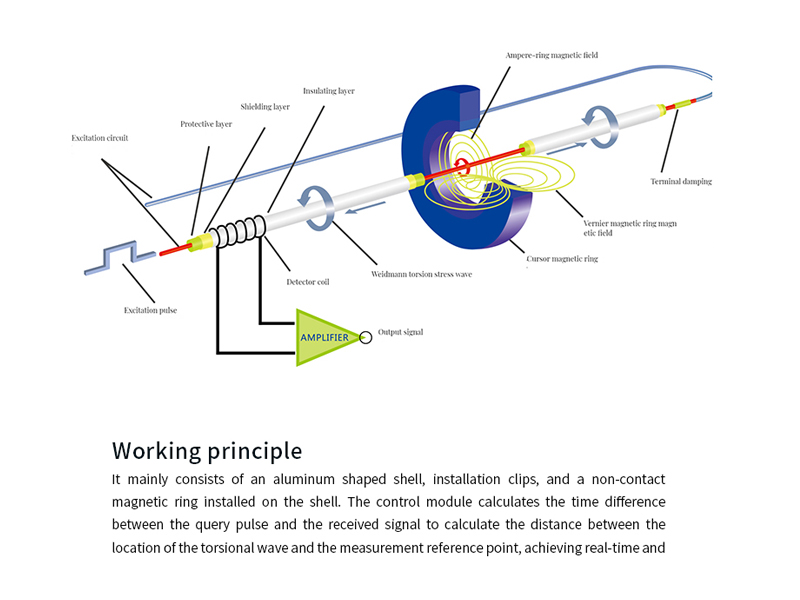

EJ Modbus 출력 변위 센서

  • EJ Modbus 출력 변위 센서
  • EJ Modbus 출력 변위 센서
  • EJ Modbus 출력 변위 센서
  • EJ Modbus 출력 변위 센서
  • EJ Modbus 출력 변위 센서
  • EJ Modbus 출력 변위 센서
  • EJ Modbus 출력 변위 센서
  • EJ Modbus 출력 변위 센서
  • EJ Modbus 출력 변위 센서
  • EJ Modbus 출력 변위 센서
  • EJ Modbus 출력 변위 센서
  • EJ Modbus 출력 변위 센서

데이터 시트

발자국

RoHS

카탈로그

오늘 견적을 요청하십시오

맞춤 견적을 원하시면 아래 양식을 작성해 주십시오.즉각적인 지원이 필요하시면 언제든지 저희에게 연락하십시오: liya@epoch-electronic.com.

기술적인 데이터 주문 정보 모든 Moudles

DC-DC 전원 모듈

맞춤형 DC-DC 변환기 DC-DC 변환기를 탐색합니다

인 코 더 제품

Rotary Encoder 살펴보기

센서 제품

주파수 제어 (Frequency Control) 제품

관련 제품


기술적 특성


제품 이름

EJ Modbus 출력 변위 센서

모델

었 Seris

효과적인 뇌졸중

25~5500 mm

진동 인덱스

GB/T2423.10 15 그램/10~2000Hz

인터페이스

Modbus RTU 프로토콜

입력 전압

20% + 24Vdc ±

전압

0~10Vdc 또는 0~5Vdc

소비

< 100mA

비선형 성

최소 ±50um(또는 <±0.01%F.S.)

극성 보호

최대-30Vdc

반복성

최소 ±10um(또는 <±0.001%F.S.)

보호 장치 가 내장

맥스 36Vdc

업 데이트

10ms

절연 저항

> 10M Ω

자기 고리 속도 (Magnetic Ring Velocity)임의로

절연 강도

500V

보호 학년

IP67

전자 창고

304L 스테인레스 스틸

작업 온도

-40°C~+75°C

사이드 바

304L/316L 스테인레스 스틸

습도/이슬

상대 습도 90%, 콘덴싱 불가

발신 연결

케이블 콘센트 (흩어진 연결)

또는 커넥터 (M12 커넥터)


영향 인덱스

GB/T2423.5 50g (6ms)

스탠드 전압이 있는 외부 폴입니다

/


구조 모양

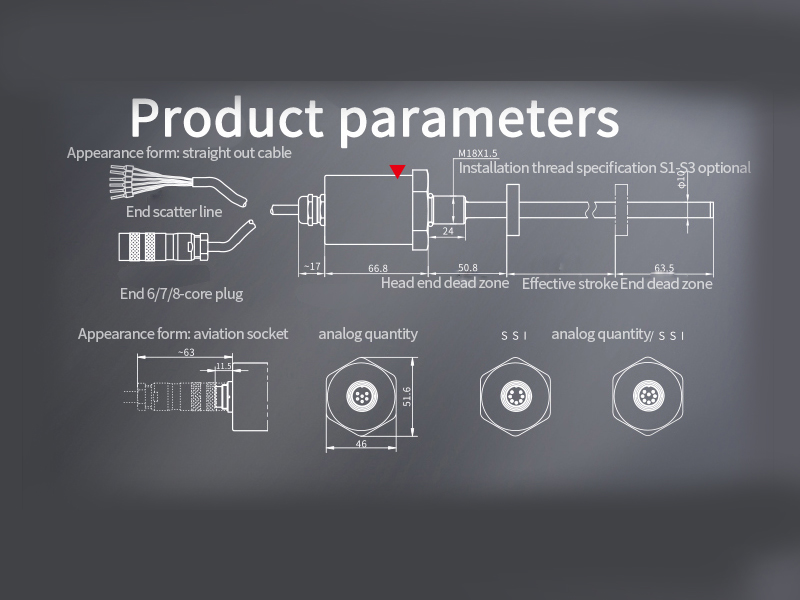

EJ Modbus Output Displacement Sensor Dimensions of cable outlet


EJ Modbus Output Displacement Sensor Outline dimensions of connector outlet


 배선 그리고 핀 정의

EJ Modbus Output Displacement Sensor Wiring and pin definition


EJ Modbus 아웃풋 제품 매개 변수




  • 입력

측정 데이터자석 링 또는 플로팅 볼을 위치합니다
뇌졸중 길이25~5500 mm, 다른 사람은 필요에 따라 사용자 정의 할 수 있습니다

  • 출력

인터페이스Modbus RTU 프로토콜
해상도≤ 10um
비선형 성최소 ±50um(또는 <±0.01%F.S.)
반복성최소 ±10um(또는 <±0.001%F.S.)
업 데이트 시간10ms
통신 율4800/9600/19200/38400/57600/115200 bp
확인 방법심지어 확인

  • 조건을

자석 속도임의
보호 클래스IP67
작동 온도40 화~+75 화
습도/이슬습도 90%, 결로 없음
영향 표시기GB/T2423.5 50g (6ms)
진동 인덱스GB/T2423.10 15 그램/10~2000Hz
EMC 테스트

GB/T17626.2 정전기 방전 면역 3 등급 A 급

GB/T17626.3 무선 주파수 전자기장 복사 면역, 3 등급, A 등급

GB/T17626.4전기신속일시 폭발면역 3 등급 B 급

GB/T17626.6 2학년 A 반, 무선 주파수 필드에 의해 유발된 장애 정도를 실시했다

GB/T17626.8전력 주파수 자기장 면역 3 등급 A 급

CE 인증




  • 전기적 연결


  • 건축 및 자재

입력 전압24Vdc

전자 구획

304Lstainless 강철
전력 소비< 80mA측정 로드304L/316l스테인리스 스틸
극성 보호최대-30Vdc

외관 압력

35Mpa (연속)/70Mpa (최고)
측정 로드 지름 φ 10
이 나와 보호최대 36Vdc설치임의의 방향, 장착 스레드 형태
 [실 형태 사양은 선택 사항)
절연 저항> 10M Ω위치 자석다양한 고리형 자석 또는 플로팅 볼
절연 강도500V발신 모드

케이블 콘센트 (흩어진 연결)

 또는 커넥터 (M12 커넥터)





EJ Modbus 아웃풋-일반적인 옵션입니다


EJ Modbus Output-Common Options


EJ Modbus 출력 변위 센서-hydraulic cylinder 적용

EJ Modbus Output Displacement Sensor -Hydraulic cylinder Application

유압 실린더에 따라 센서 범위를 선택하는 방법은 무엇입니까

기존 유압 실린더의 센서 범위를 선택할 때 센서 범위가 실린더 피스톤 측정봉 스트로크를 커버하는지, 즉, 센서 범위 0점은 피스톤 측정봉 스트로크 시작점 이전이고, 센서 범위 끝점은 피스톤 측정봉 스트로크 끝 이후인지 확인합니다.

예방 조치를

· 유압 실린더 설치-압력 방지 원형 튜브 케이싱의 센서는 일반적으로 내장 유압 실린더와 함께 설치됩니다.장착 스레드 형태 규격은 다음과 같습니다:M18×1.5, M20×1.5, 3/4"-16UNF-3A.설치 전 유압 실린더가 그림책에 제시된 대로 되어 있는지 확인합니다.정확한 크기로 완성되었습니다.

· 기계 설치-센서는 설치 위치 및 방향에 대한 요구 사항이 없지만 설치가 견고하고 신뢰할 수 있는지 확인해야 합니다.위치 자석은 시험 하에서 움직이는 부분에 설치되어야하고 측정봉에서 적절한 거리를 유지합니다.위치 자석-측정의 정확성을 보장하기 위해 위치 자석의 설치 부분은 나사, 자기 격리 가스켓 등과 같은 비자성 재료로 만들어져야 합니다.

· 주석:센서는 자성에 민감한 장치이며 강한 외부 자기장의 간섭으로부터 멀리 떨어져 있어야 합니다.고정밀도로 측정할 때 파워 서플라이의 안정성과 정확성도 고려해야 합니다.또 사용 중에는 전자 구획이 이물질에 부딪히지 않도록 해야 한다.



주문 정보

주문 정보




EJ Modbus Output Displacement Sensor-Selection Guide






포장 정보


항목설명어 릴/트 레이

pc/롤

G.WN.W

QTY/상자

패키지 크기
EJ Modbus 세리스

EJ Modbus 출력 변위 센서


25-5500mm 범위

≤ 10um 해상도

비접촉 Absolute Position

IP67








-kgs-kgs-pcs피우



오늘 데이터시트를 다운로드하여 모든 기술 사양을 확인하십시오.




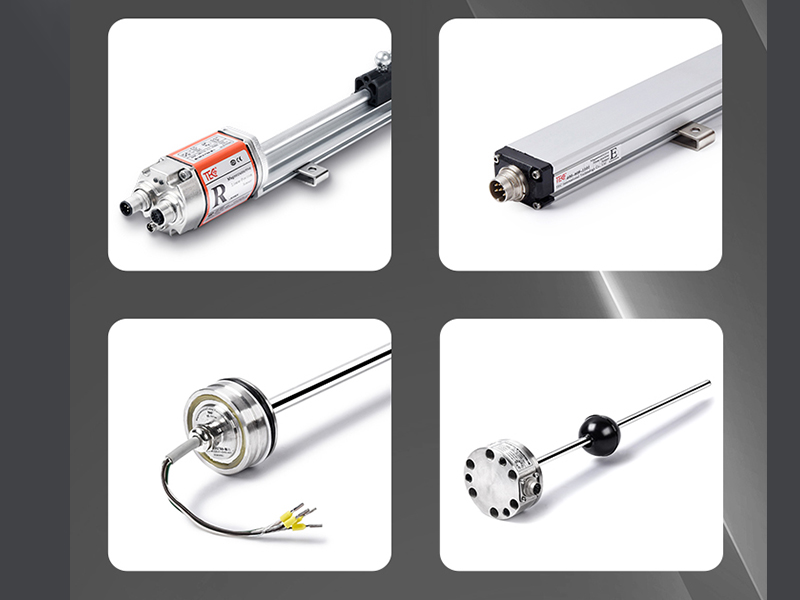

모든 변위 센서 (All Displacement Sensor)

모델 효과적인 뇌졸중 인터페이스 전압 비선형 성 반복성 업 데이트 보호 학년 작업
온도 (℃) 		물질 충격 | 압력 데이터 시트 샘플
RS Waterproof Seris 50mm~5500mm Analog、SSI、CANopen、Start/Stop +24Vdc±20% < ± 0.01% of full scale, Min. ±50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RF Flexible Seris 500~7620mm，Up to 23 meters Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP65 / IP67 -40℃ ~ +85℃ Aluminum alloy GB/T2423.5 100g(6ms)
RD Split Seris 25~5500 mm Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +125℃ 304 stainless steel GB/T2423.5 100g(6ms)
RB Flat Seris 50~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )

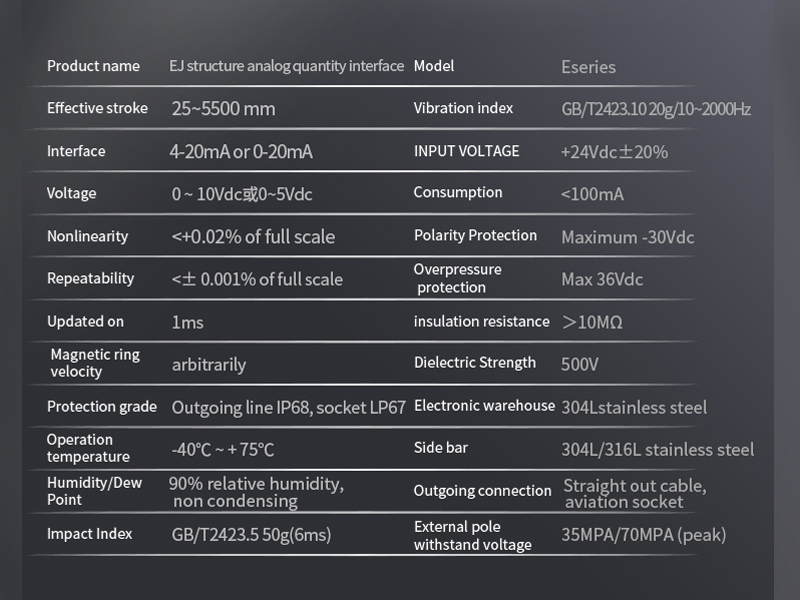

EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
