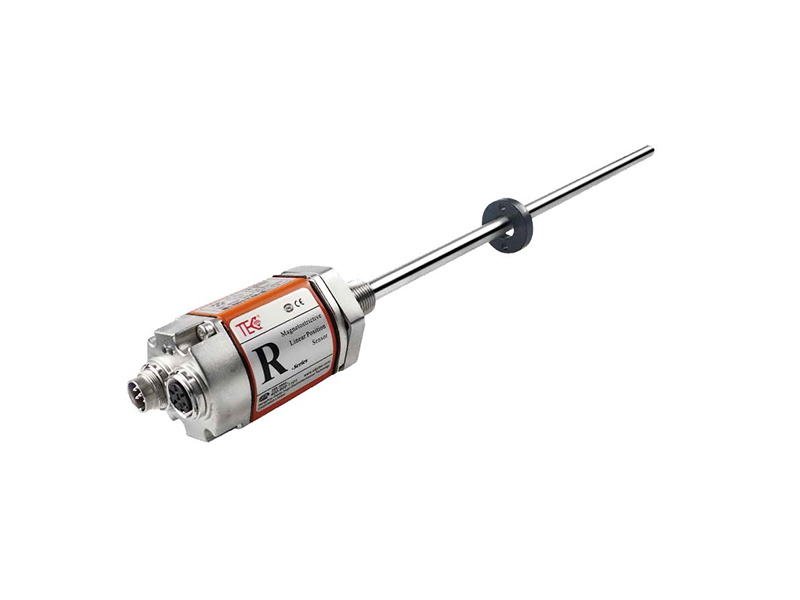

RH(P) Profibus-DP 출력 자기 strictive Displacement Sensor

  • RH(P) Profibus-DP 출력 자기 strictive Displacement Sensor
  • RH(P) Profibus-DP 출력 자기 strictive Displacement Sensor
  • RH(P) Profibus-DP 출력 자기 strictive Displacement Sensor
  • RH(P) Profibus-DP 출력 자기 strictive Displacement Sensor

데이터 시트

발자국

RoHS

카탈로그

오늘 견적을 요청하십시오

맞춤 견적을 원하시면 아래 양식을 작성해 주십시오.즉각적인 지원이 필요하시면 언제든지 저희에게 연락하십시오: liya@epoch-electronic.com.

기술적인 데이터 주문 정보 모든 Moudles

DC-DC 전원 모듈

맞춤형 DC-DC 변환기 DC-DC 변환기를 탐색합니다

인 코 더 제품

Rotary Encoder 살펴보기

센서 제품

주파수 제어 (Frequency Control) 제품

관련 제품

기능

비접촉, 절대 선형 측정으로 긴 서비스 수명과 유지보수 없는 작동을 보장합니다.

직접 Profibus-DP 출력은 최대 20개의 동시 자석 위치 측정으로 고속의 신뢰할 수 있는 디지털 통신을 지원합니다.

1 층 결의안 µ m의 예외적인 정밀도, 비선형 성 미만 ± 0.01%, 내의과 반복성을 ± 0.001% 전체 규모다.

견고한 ip67 등급의 스테인리스 스틸 구조는 거친 산업 환경과 고압 유압 시스템을 견딘다.

통합 LED 진단으로 실시간 센서 상태 및 문제 해결 기능을 제공하여 간편한 유지보수 및 모니터링이 가능합니다.


RH(P) Profibus-DP 출력 자기 strictive Displacement sensor-제품 파라미터


  • 입력

측정 데이터Position 자석 링
뇌졸중 길이25~5500 mm, 고객 요구에 따라 사용자 정의
측정 횟수 Number of measurements1~9




  • 출력

  • 조건을

인터페이스Profibus-DP 시스템, ISO74498자석 속도임의
데이터 형식

Profibus-DP (EN-50170)

보호 수준

IP67RH 스테인리스 스텔로드/IP65RP

알루미늄 프로필

전송 속도

최대 12Mbit/s

운영

온도

-40℃~+85℃
해상도1/5/10/20/50/100 μ m습도/이슬 점습도 90%, 결로 없음
비선형 성< ± 0.01%의 전체 규모, 최소 ± 50 μ m충격 인덱스GB/T2423.5 100g (6ms)

반복

정확성

< ± 0.001%의 전체 규모, 최소 ± 1 μ m진동 인덱스GB/T2423.10 20g/10~2000Hz
업 데이트 시간

1KHz (범위 ≤다)

500Hz (2m다 < 범위 ≤)

사용자 정의 250Hz (24k < 범위 3m ≤),


EMC 테스트

GB/T17626.2/3/4/6/8, 학년 4/3/4/3/3,

클래스 A,CE 인증

이력< 10 μ m

온도 계수

< 15ppm/℃



  • 구조와 재료 (Structure and Material)

  • 전기 연결

실패 표시led 디스플레이가있는 전자 보관함 커버

RH

시리즈



입력 전압20% + 24Vdc ±

전자 빈

알루미늄 합금현재 운영<80mA(범위에 따라 변동)

측정 로드

304 스테인레스 스틸극성 보호Max.-30Vdc

외관 압력

35MPa (연속)/70MPa (최고) 또는

40kg (연속)/700bar (피크)

이 나와 보호Max.36Vdc

위치 자석

표준 자석 링 및 다양한 링 자석절연 저항> 10M Ω

RP

시리즈

전자 빈

알루미늄 합금절연 강도500V

측정 로드

알루미늄 합금

위치 자석

슬라이더 자석, 사각형 자석, 섹터 자석

마운트 스레드

형태


M18 크 × 1. 5 M20 × 1. 5, 3/4"-16UNF-3A

(사용자 정의)

설치

방향


어느 방향으로
발신 모드
케이블 콘센트 또는 커넥터

출력 특성-profibus- RH(P) Profibus-DP 출력 자기 strictive Displacement Sensor

Output Characteristics-Profibus - RH(P) Profibus-DP Output Magnetostrictive Displacement Sensor


LED 실시간 상태 모니터링 및 진단

통합된 led (빨간색 또는 녹색)는 센서의 기본 상태 피드백 및 문제 해결 기능을 제공합니다.


녹색 빛에에플래시플래시

The integrated LEDs

붉은 빛어에어에
함수정상적인 업무

자석이 감지되지 않음

또는 잘못된 번호

호스트 대기 중 Waiting for host

매개 변수

프로그래밍 상태



프로그래밍


TEC 센서는 USB 컨버터를 사용하여 현장에서 프로그래밍할 수 있습니다.전자 보관함, USB 포트 전원 공급 장치를 열 필요가 없으며,

표준 케이블 연결, 고객의 요구를 완전히 충족시킵니다.센서의 다음 매개 변수는 구성에 따라 수정할 수 있습니다

PC의 소프트웨어:슬레이브 스테이션 주소 설정;자석 링 위치 값의 그래픽 표시;온라인으로 센서 진단 Diagnose the sensor online

에러 코드로.


USB Converter


                                                         USB 컨버터

                                                                 (주문 No.TEC612814)


Sensor Programming Window


                                           센서 프로그래밍 Window



설치 및 사용 지침-Profibus- RH(P) Profibus-DP 출력 자기 strictive Displacement Sensor


DP 출력 자기장 센서는 Profibus-DP (EN 50 170) 프로토콜을 충족합니다.센서는 마그넷 링의 절대 위치 데이터를 RS-485 표준 직렬 비동기 형태로 컨트롤러에 전송하며 최대 전송 속도는 12Mbps에 이를 수 있습니다.

Profibus-DP 인터페이스는 GSD 데이터시트 형태로 강력한 진단 및 설정 기능을 제공합니다.

RH 압력 방지 로드 센서의 치수 및 설치 안내


RH 시리즈 압력 방지 rodshell, 유압 시스템용 내장 설치 설계, 압력 방지 35MPa 연속, 유연합니다 그리고 간단한 설치 모드, 장착 스레드 형태 M18×1.5 또는 M20×1.5 또는 3/4"-16UNF-3A.

참고:그림에 표시된 측정 사용 불가 영역은이 영역의 센서의 출력 값이 0 이거나 신뢰할 수 없음을 나타냅니다.

이 제품의 첫 번째와 마지막 측정 사용 불가 영역의 기본값은 각각 50.8mm와 63.5mm입니다.값

측정 비사용 영역 중 고객의 요구에 따라 적절히 수정할 수 있으므로 주문시 지적해 주시기 바랍니다.


Dimensions and installation guidance of RH pressure-resistant rod sensor


설치 Instructions-Profibus-Profibus- RH(P) Profibus-DP 출력 자기 strictive Displacement Sensor

RP 알루미늄 프로파일 센서의 치수 및 설치 안내

RP 시리즈 알루미늄 프로파일은 선형 운동 메커니즘의 스트로크 또는 위치 감지에 적합한 유연하고 간단한 외부 설치 모드를 제공하며, 유압 실린더의 외부 위치 감지에도 사용할 수 있습니다.

참고:그림에 표시된 측정 사용 불가 영역은이 영역의 센서의 출력 값이 0 이거나 신뢰할 수 없음을 나타냅니다.

헤드와 끝의 측정 사용 불가 영역의 기본값은 각각 28mm와 66mm입니다.측정값입니다

사용할 수 없는 영역은 사용자 지정 &에 따라 적절히 수정할 수 있습니다#39;s 요구, 주문할 때 지적하십시오.



Dimensions and installation guidance of RP aluminum profile sensor


흔 한 Accessories-Profibus-RH(P) Profibus-DP 출력 자기 strictive Displacement Sensor


Common Accessories-Profibus-RH(P) Profibus-DP Output Magnetostrictive Displacement Sensor








주문 정보

주문 정보




Selection Guide-Profibus-DP Bus Output



Profibus-DPCable Accessories Selection







포장 정보


항목설명어 릴/트 레이

pc/롤

G.WN.W

QTY/상자

패키지 크기
RH(P) 프로 피 버스-dp 세리스

RH(P) Profibus-DP 출력 자기 strictive Displacement Sensor


25~5500 mm 스트로크

1/5/10/20/50/100 μ m 해상도

-40℃~+85℃ 작동 온도

IP67/IP65입니다







-kgs-kgs-pcs피우
