맞춤형 DC-DC 변환기 DC-DC 변환기를 탐색합니다비접촉, 절대 마모 측정으로 긴 서비스 수명과 최소한의 유지보수를 보장합니다.
0.0065% 실물크기 해상도와 빠른 업데이트 시간 (1-3 ms)의 초고정밀도로 정확한 실시간 위치 피드백을 제공합니다.
강력한 IP65 보호 기능과 넓은 작동 온도 범위 (-40 °C~+85°C)는 가혹한 산업 환경에서 신뢰할 수 있는 성능을 보장합니다.
콤팩트하고 가벼운 알루미늄 프로파일 설계로 좁은 공간 및 모든 장착 방향에도 쉽게 설치할 수 있습니다.
유연한 출력 옵션 (아날로그 전류/전압) 및 모듈식 액세서리를 통해 다양한 자동화 애플리케이션을 위한 다용도 통합이 가능합니다.
| 제품 이름 | EP 아날로그 자기strictive Displacement Sensor | 모델 | EP Seris |
측정 범위 | 50-2500 mm | 진동 인덱스 | GB/T2423.10 20g/10~2000Hz |
인터페이스 | 0-20mA 또는 4-20mA | 입력 전압 | 20% + 24Vdc ± |
전압 | 0~10Vdc 또는 0~5Vdc | 소비 | < 80mA |
비선형 성 | 0.05% F.S | 극성 보호 | 최대-30Vdc |
반복성 | <전체 스케일의 0.03% | 보호 장치 가 내장 | 맥스 36Vdc |
업 데이트 | <풀 스케일의 0.005% | 절연 저항 | > 10M Ω |
| 자기 고리 속도 (Magnetic Ring Velocity) | 임의로 | 절연 강도 | 500V |
| 보호 학년 | IP65 | 전자 창고 | / |
| 작업 온도 | -40°C~+85°C | 사이드 바 | Aluminum formed 쉘 |
습도/이슬 | 상대 습도 90%, 콘덴싱 불가 | 발신 연결 | 직선 케이블, 항공 소켓 |
영향 인덱스 | GB/T2423.5 50g (6ms) | 스탠드 전압이 있는 외부 폴입니다 | / |

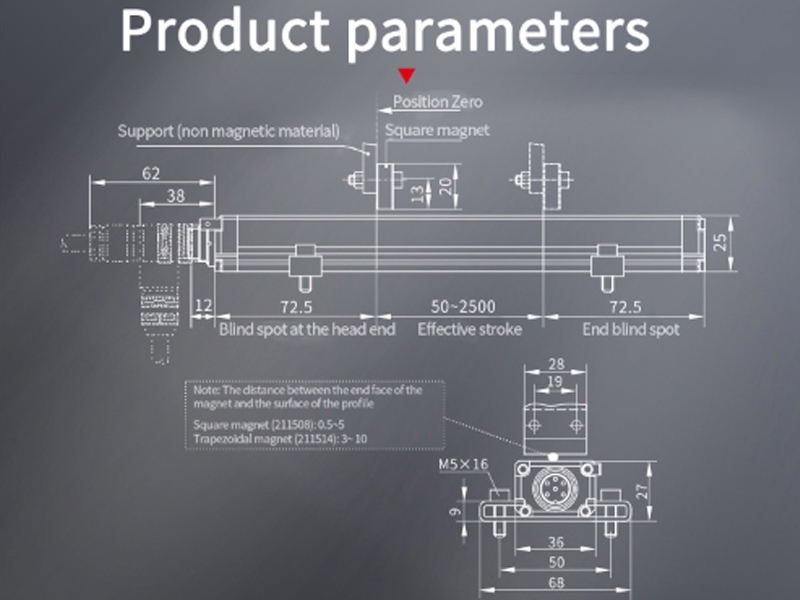

구조 모양
배선 및 Pin 정의
EP Analog Magnetostrictive Displacement senor-product 파라미터
| ||||
| 측정 데이터 | Position 자석 링 | |||
| 뇌졸중 길이 | 25~5500 mm, 다른 사람은 필요에 따라 사용자 정의 할 수 있습니다 | |||
| ||||
| 현재 | 0~20mA 또는 4~20mA (민/맥스 로드 0/500 Ω) | |||
| 전압 | 0~10Vdc 또는 0~5Vdc (최소 저항 ≥ 10K Ω 로드) | |||
| 해상도 | 14-bit D/A 또는 0.0065%의 전체 규모 (최소 10 μ m) | |||
| 비선형 성 | < 전체 배율의 ±0.03% | |||
| 반복성 | <±0.005%의 전체 배율이다 | |||
| 업 데이트 시간 | 1ms(범위 ≤1m) 2ms(1ms < 범위 ≤2m) 3ms(2ms < 범위 ≤3m) | |||
| 이력 | < 10 μ m | |||
| ||||
| 자석 속도 | 임의 | |||
| 보호 클래스 | IP65 | |||
| 작동 온도 | 40℃~+85℃ | |||
| 온도 계수 | < 30ppm/℃ | |||
| 습도/이슬 | 습도 90%, 결로 없음 | |||
| 충격 인덱스 | GB/T2423.5 50g (11ms) | |||
| 진동 인덱스 | GB/T2423.10 10g/10~2000Hz | |||
| EMC 테스트 | GB/T17626.2 정전기 방전 방지 간섭도 4 등급 A 급 GB/T17626.3 방사선 전파 주파수 전자기장의 간섭 방지 정도 3 등급 A 등급 GB/T17626.4전기 고속 과도 열차의 간섭 방지 정도 4 등급 A 급 GB/T17626.6 RF 필드 유도 실시 장애 면역 2 등급 A 급 GB/T17626.8전력 주파수 자기장 면역 3 등급 A 급 CE 인증 | |||
|
| |||
| 입력 전압 | + 24Vdc + 20% | 측정 로드 | 알루미늄 프로필 | |
| 전력 소비 | < 80mA | 설치 | 임의의 방향, 클램프 설치 | |
| 극성 보호 | 최대-30Vdc | 위치 자석 | 사각형 자석, 사다리꼴 자석 | |
| 이 나와 보호 | 최대 36Vdc | 발신 모드 | 케이블 콘센트 (흩어진 연결), 커넥터 (M16 또는 M12 커넥터) | |
| 절연 저항 | > 10M Ω | |||
| 절연 강도 | 500V | |||
EP Analog Magnetostrictive Displacement sensor-일반적인 옵션입니다
: 이 센서는 야금, 풍력, 건설 기계, 고무 기계, 항만 기계 등에 걸쳐 사용 중인 것으로 나타나 까다로운 자동화 작업에 대한 다재다능함을 강조합니다
TEC-EP-Analog as a 고정밀, 비접촉, 강력하고 다재다능한 선형 변위 센서로 열악한 산업 환경에 이상적이며 신뢰성, 유연한 통합 및 강력한 제조업체 지원으로 전문가들로부터 신뢰를 받고 있습니다.
| 항목 | 설명 | 어 릴/트 레이 | pc/롤 | G.W | N.W | QTY/상자 | 패키지 크기 |
| EP 아날로그 세리스 | EP 아날로그 자기strictive Displacement Sensor 50-2500 mm 측정 범위 0.05% F.S 해상도 접촉 IP65 | -kgs | -kgs | -pcs | 피우 |
오늘 데이터시트를 다운로드하여 모든 기술 사양을 확인하십시오.
| 모델 | 효과적인 뇌졸중 | 인터페이스 | 전압 | 비선형 성 | 반복성 | 업 데이트 | 보호 학년 |
작업 온도 (℃) |
물질 | 충격 | 압력 | 데이터 시트 | 샘플 |
| ES Analog Seris | 25–5500 mm | 4-20mA or 0-20mA | 0~10Vdc or 0~5Vdc | 0.05% F.S | Same resolution | lms (four wire system)/ 100 ms (two wire system) | IP67 | -40°C ~ +75°C | 304L / 316L stainless steel | GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak |  |
|
| HP Analog Seris | 25–2500 mm | 4-20mA or 20-4mA | 0~10Vdc or 0~5Vdc | <0.02% of full scale | <0.005% of full scale | lms ( range < lm ) | IP65 | -40°C ~ +85°C | PFA | GB/T2423.5 50g(6ms) | |
|
| ESC Analog Seris | 50–3000 mm | 4-20mA or 20-4mA | 0~10Vdc or 0~5Vdc | 士0.1mm(25~400mm) | <±0.l mm | lms (four wire system)/ 100 ms (two wire system) | IP67 | -40°C ~ +75°C | PFA | GB/T2423.5 50g(6ms) | |
|
| EP Analog Seris | 25-5500 mm | 0-20mA or 4-20mA | 0~10Vdc or 0~5Vdc | 0.05% F.S | < 0.03% of full scale | < 0.005% of full scale | IP65 | -40°C ~ +85°C | Aluminum formed shell | GB/T2423.5 50g(6ms) | |
|
| ED Analog Seris | 50–3000 mm | / | 0–10V/10–0V, signal/ dual | <±0.05% of full scale | <± 0.01% of full scale | 2MS | IP65 | -40°C ~ +75°C | Aluminum Alloy | GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10 | |
|
|
||||||||||||
|
||||||||||||
|
||||||||||||
|
||||||||||||
| EJ SSI Output Seris | 25-5500 mm | SSI Synchronous Serial Interface | +24Vdc±20% | <±0.01% of full scale, minimum±50μm | < ± 0.001% of full scale, minimum ± 5μm | / | Cable outlet mode IP68; socket way IP67 | -40℃ ~ +85℃ | 304L | GB/T2423.5 100g(6ms) | |
|
| EJ Modbus Seris | 25-5500 mm | Modbus RTU protocol | 0-10Vdc or 0-5Vdc | Minimum ±50um(or <±0.01%F.S.) | Minimum ±10um(or <±0.001%F.S.) | 10ms | IP67 | -40°C - +75°C | 304L/316L stainless steel | GB/T2423.5 50g ( 6ms ) | |
|
| EJ Analog Seris | 25-5500 mm | 4-20mA or 0-20mA | 0-10Vdc or 0-5Vdc | <+0.02% of full scale | <± 0.001% offull scale | lms | Outgoing line lP68, Socket LP67 | -40°C - +75°C | 304L/316L stainless steel | GB/T2423.5 50g(6ms), 35MPA/70MPA(peak) | |
