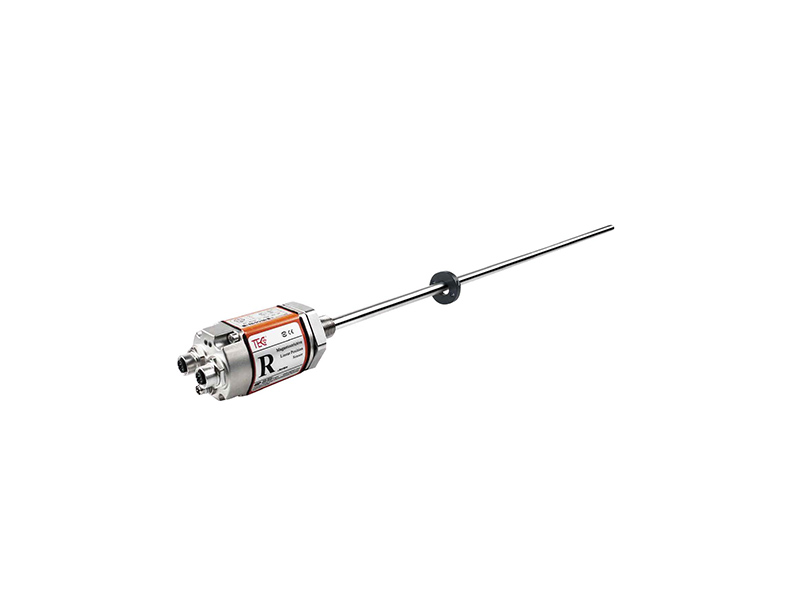

Rh-P Ethercat 위치 센서 | Balluff Btl7-E 등가| Balluff Btl7-E Equivalent

DC-DC 전원 모듈

Integrated Magnetic Power 모듈

벅 (Step-Down)-저전압

벅 (스텝 다운)-중간 전압

부양 (지원)
SiP (Magnetically Integrated Power Module, 자기통합 전원 모듈)

Buck (스텝다운)-여러 출력을 낸다

벅 (Step-Down)

부양 (지원)

맞춤형 DC-DC 변환기 DC-DC 변환기를 탐색합니다

인 코 더 제품

Rotary Encoder 살펴보기

센서 제품

주파수 제어 (Frequency Control) 제품

관련 제품

기능

비접촉, 마모 방지 자기 협착 기술은 긴 서비스 수명의 절대 선형 위치 측정을 제공합니다.

EtherCAT 인터페이스는 최대 9개의 마그넷 포지션 및 속도 출력을 지원하여 고속의 실시간 데이터 전송을 제공합니다.

<의 예외적인 정밀도 ± 0.01% 전면적인 비선형 성 그리고 < ± 0.001% 반복성 (최소 ± 1 µ m) 입니다.

견고한 IP67 보호, 304 스테인레스 스틸 로드 및 최대 35 MPa의 내압성을 통해 거친 산업 환경에서도 안정적인 작동을 보장합니다.

다양한 장착 스레드 옵션, LED 실시간 상태 모니터링 및 다양한 커넥터/케이블 구성으로 유연한 설치가 가능합니다.

RH-P EtherCAT 출력 Magnetostrictive Displacement sensor-제품 파라미터

입력
측정 데이터		Position 자석 링
뇌졸중 길이		25~5500 mm
측정 횟수 Number of measurements		1~9

출력		조건을
인터페이스	EhterCAT 이더넷 제어 자동화 기술	자석 속도	임의
데이터 프로토콜	이더캣 100 Base-TX	보호 수준	IP67RH 스테인리스 스텔로드/IP65RP 알루미늄 프로필
전송 속도	최대 100Mbit/s	운영 온도	-40℃~+85℃
해상도	1~100 μ m, 조절이 가능 한	습도/이슬 점	습도 90%, 결로 없음
비선형 성	< ± 0.01%의 전체 규모, 최소 50 μ m	충격 인덱스	GB/T2423.5 100g (6ms)
반복 정확성	< ± 0.001%의 전체 규모, 최소 ± 1 μ m	진동 인덱스	GB/T2423.10 20g/10~2000Hz
업 데이트 시간	측정 스트로크에 따라 ≥0.25ms	EMC 테스트	GB/T17626.2/3/4/6/8, 학년 4/3/4/3/3, 클래스 A, CE 인증
이력	< 10 μ m
온도 계수	< 15ppm/℃

구조와 재료 (Structure and Material)			전기 연결
실패 표시		led 디스플레이가있는 전자 보관함 커버
RH 시리즈			입력 전압	20% + 24Vdc ±
	전자 빈	알루미늄 합금	현재 운영	<90mA(범위에 따라 다름)
	측정 로드	304 스테인레스 스틸	극성 보호	Max.-30Vdc
	외관 압력	35MPa (연속)/70MPa (피크) 또는 350bar (연속)/700bar (피크)	이 나와 보호	Max.36Vdc
	위치 자석	표준 자석 링 및 다양한 링 자석	절연 저항	> 10M Ω
RP 시리즈	전자 빈	알루미늄 합금	절연 강도	500V
	측정 로드	알루미늄 합금
	위치 자석	슬라이더 자석, 사각형 자석, 섹터 자석
마운트 스레드 형태		M18×1.5, M20×1.5, 3/4"-16UNF-3A (사용자 정의)
설치 방향		어느 방향으로
발신 모드		케이블 콘센트 또는 커넥터

설치 지침-RH-P EtherCAT 출력 자기strictive Displacement Sensor

RH 압력 방지 로드 센서의 치수 및 설치 안내

RH 시리즈 압력 방지 rodshell, 유압 시스템을 위한 내장 설치 설계, 압력 방지 35MPa 연속, 유연하고 간단한 설치 모드.장착 스레드 형태는 M18×1.5 또는 M20×1.5 또는 3/4"-16UNF-3A.

참고:그림에 표시된 측정 사용 불가 영역은이 영역의 센서의 출력 값이 0 이거나 신뢰할 수 없음을 나타냅니다.

이이 제품의 첫 번째와 마지막 측정 사용 불가 영역의 기본값은 각각 50.8mm와 63.5mm입니다.

의 가치 측정 비사용 영역은 고객의 요구에 따라 적절히 수정할 수 있습니다, 주문시 지적하십시오.

Dimensions and installation guidance of RH pressure-resistant rod sensor

참고:표준 자석 링 키트 288501로, 자기 절연 가스켓 및 고정 나사;커넥터에 케이블 플러그가 장착되어 있으면 321723 플러그를 꽂습니다.

RP 알루미늄 프로파일 센서의 치수 및 설치 안내

RP 시리즈 알루미늄 프로파일은 선형 운동 메커니즘의 스트로크 또는 위치 감지에 적합한 유연하고 간단한 외부 설치 모드를 제공하며, 유압 실린더의 외부 위치 감지에도 사용할 수 있습니다.

Dimensions and installation guidance of RP aluminum profile sensor

일반적인 액세서리-RH-P EtherCAT 출력 자기strictive Displacement Sensor

Common Accessories-EtherCAT Output

LED 실시간 상태 모니터링 및 진단

센서 헤드 커버에 내장된 적색 및 녹색 led는 센서 작동 상태 및 진단 기능을 제공합니다.

녹색 빛

플래시

Red and green LEDs

붉은 빛

어

에

함수

정상적인 업무

자석이 감지되지 않습니다 잘못된 번호

주문 정보

Selection Guide-EtherCAT Output

포장 정보

항목

설명

어 릴/트 레이

pc/롤

G.W

N.W

QTY/상자

패키지 크기

RH-P EtherCAT 세리스

RH-P EtherCAT 출력 자기strictive Displacement Sensor

25~5500 mm 스트로크

1~100 μ m, 조절이 가능 한 해상도

-40℃~+85℃ 작동 온도

IP67/IP65입니다

-kgs

-pcs

피우

오늘 데이터시트를 다운로드하여 모든 기술 사양을 확인하십시오.

모든 변위 센서 (All Displacement Sensor)

모델

효과적인 뇌졸중

인터페이스

전압

비선형 성

반복성

업 데이트

보호 학년

작업
온도 (℃)

물질

충격 | 압력

데이터 시트

샘플

RS Waterproof Seris

50mm~5500mm

Analog、SSI、CANopen、Start/Stop

+24Vdc±20%

< ± 0.01% of full scale, Min. ±50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP68

-40℃ ~ +105℃

304 stainless steel

GB/T2423.5 100g(6ms)

RF Flexible Seris

500~7620mm，Up to 23 meters

Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT

+24Vdc±20%

< ± 0.01% of full scale, Min. ± 50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP65 / IP67

-40℃ ~ +85℃

Aluminum alloy

GB/T2423.5 100g(6ms)

RD Split Seris

25~5500 mm

Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT

+24Vdc±20%

< ± 0.01% of full scale, Min. ± 50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP68

-40℃ ~ +125℃

304 stainless steel

GB/T2423.5 100g(6ms)

RB Flat Seris

50~5500 mm

Analog、SSI、CANopen

+24Vdc±20%

< ± 0.01% of full scale, Min. ± 50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +105℃

304 stainless steel

GB/T2423.5 100g(6ms)

FBGB Explosion-Proof Seris

25~5500 mm

Analog、SSI、CANopen

+24Vdc±20%

< ± 0.01% of full scale, Min. ± 50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67

-40℃ ~ +105℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH(P) Start-Stop Output Seris

25~5500 mm

+24Vdc±20%

< 0.01% full-scale taxi, minimum 50μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +105℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH(P) SSI Output Seris

25~5500 mm

SSI Synchronous Serial Interface

+24Vdc±20%

<±0.01% of full scale, minimum ±50μm

<±0.001% of full scale, minimum ±1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH(P) Profinet Output Seris

25~5500 mm

Profinet IO RT

+24Vdc±20%

< ±0.01% of full scale, minimum ±50μm

< 0.001% for full-scale taxis, minimum ±1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH(P) Profibus-DP Seris

25~5500 mm

Profibus-DP System，ISO74498

+24Vdc±20%

<±0.01% of full scale, minimum ±50μm

<±0.001% of full scale, minimum ±1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH-P EtherCAT Seris

25~5500 mm

EhterCAT Ethernet Control Automation Technology

+24Vdc±20%

<±0.01% of full scale, minimum 50μm

<±0.001% of full scale, minimum ±1μm

≥0.25ms，depending on the measuring stroke

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH/RP CANBus Seris

25~5500 mm

CANBus System Protocol, IS0DIS11898

+24Vdc±20%

< 0 .01% full-scale taxi, minimum 50μm

<±0.001% of full scale, minimum ±1μm

1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH/RP Analog Seris

25~5500 mm

0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K）

<±0.01% of full scale, min±50um

<±0.001% of full scale, min ±1um

1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable

IP67

-40℃ ~ +85℃

304L stainless steel

GB/T2423.5 100g(6ms)

MT Analog Seris

50~2500 mm

CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1

8~ 32Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MI CANopen Seris

50~2500 mm

CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1

8~ 32Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MI Analog Seris

50~2500 mm

4 ~ 20mA（load resistance≤250Ω）

0.5 ~ 4.5Vdc or 0.25~4.75Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MHA CANopen Seris

50~2500 mm

CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MHA Analog Seris

50~2500 mm

4 ~ 20mA（load resistance≤250Ω）

0.5 ~ 4.5Vdc or 0.25~4.75Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MH CANopen Seris

50~2500 mm

CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1

9~ 32Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L

GB/T2423.5 100g（11ms）

MH Analog Seris

50~2500 mm

9~ 32Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L

GB/T2423.5 100g（11ms）

ES Modbus Seris

25–3500 mm

Modbus RTU protocol

9~ 30Vdc

Minimum ± 50um or <0.01%.F.S

Minimum ± 10um or <0.001%.F.S

Default 20ms

IP67

-40°C ~ +75°C

304L/316L

GB/T2423.5 50g(6ms)

ES Analog Seris

25–5500 mm

4-20mA or 0-20mA

0~10Vdc or 0~5Vdc

0.05% F.S

Same resolution

lms (four wire system)/ 100 ms (two wire system)

IP67

-40°C ~ +75°C

304L / 316L stainless steel

GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak

HP Analog Seris

25–2500 mm

4-20mA or 20-4mA

0~10Vdc or 0~5Vdc

<0.02% of full scale

<0.005% of full scale

lms ( range < lm )

IP65

-40°C ~ +85°C

PFA

GB/T2423.5 50g(6ms)

ESC Analog Seris

50–3000 mm

4-20mA or 20-4mA

0~10Vdc or 0~5Vdc

士0.1mm(25~400mm)

<±0.l mm

lms (four wire system)/ 100 ms (two wire system)

IP67

-40°C ~ +75°C

PFA

GB/T2423.5 50g(6ms)

EP Analog Seris

25-5500 mm

0-20mA or 4-20mA

0~10Vdc or 0~5Vdc

0.05% F.S

< 0.03% of full scale

< 0.005% of full scale

IP65

-40°C ~ +85°C

Aluminum formed shell

GB/T2423.5 50g(6ms)

ED Analog Seris

50–3000 mm

0–10V/10–0V, signal/ dual

<±0.05% of full scale

<± 0.01% of full scale

2MS

IP65

-40°C ~ +75°C

Aluminum Alloy

GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10

EJ SSI Output Seris

25-5500 mm

SSI Synchronous Serial Interface

+24Vdc±20%

<±0.01% of full scale, minimum±50μm

< ± 0.001% of full scale, minimum ± 5μm

Cable outlet mode IP68; socket way IP67

-40℃ ~ +85℃

304L

GB/T2423.5 100g(6ms)

EJ Modbus Seris

25-5500 mm

Modbus RTU protocol

0-10Vdc or 0-5Vdc

Minimum ±50um(or <±0.01%F.S.)

Minimum ±10um(or <±0.001%F.S.)

10ms

IP67

-40°C - +75°C

304L/316L stainless steel

GB/T2423.5 50g ( 6ms )

EJ Analog Seris

25-5500 mm

4-20mA or 0-20mA

0-10Vdc or 0-5Vdc

<+0.02% of full scale

<± 0.001% offull scale

lms

Outgoing line lP68, Socket LP67

-40°C - +75°C

304L/316L stainless steel

GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
