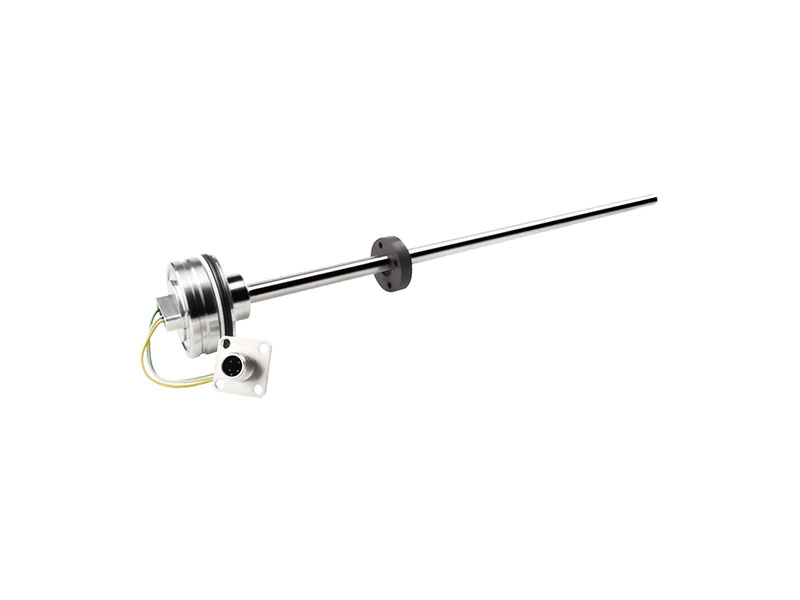

MH Analog Magnetostrictive Displacement Sensor의 약자

  • MH Analog Magnetostrictive Displacement Sensor의 약자
  • MH Analog Magnetostrictive Displacement Sensor의 약자
  • MH Analog Magnetostrictive Displacement Sensor의 약자
  • MH Analog Magnetostrictive Displacement Sensor의 약자
  • MH Analog Magnetostrictive Displacement Sensor의 약자
  • MH Analog Magnetostrictive Displacement Sensor의 약자
  • MH Analog Magnetostrictive Displacement Sensor의 약자
  • MH Analog Magnetostrictive Displacement Sensor의 약자

데이터 시트

발자국

RoHS

카탈로그

오늘 견적을 요청하십시오

맞춤 견적을 원하시면 아래 양식을 작성해 주십시오.즉각적인 지원이 필요하시면 언제든지 저희에게 연락하십시오: liya@epoch-electronic.com.

기술적인 데이터 주문 정보 모든 Moudles

DC-DC 전원 모듈

맞춤형 DC-DC 변환기 DC-DC 변환기를 탐색합니다

인 코 더 제품

Rotary Encoder 살펴보기

센서 제품

관련 제품

기능

건설 기계용으로 특수 제작되어 견고한 환경을 위한 높은 진동 및 내충격성을 제공합니다.

IP67 보호 기능을 갖춘 비접촉, 절대 선형 측정은 가혹한 조건에서도 긴 서비스 수명과 안정적인 성능을 보장합니다.

여러 송신 모드와 유연한 조립 옵션으로 다양한 유압 실린더 크기 및 장착 구성에 적합합니다.

낮은 전력 소비와 튼튼한 304L 스테인리스 스틸 구조로 시스템 발열을 줄이고 내구성을 강화합니다.

빠른 2 ms 업데이트 시간과 실시간, 신뢰할 수 있는 위치 피드백을 위한 높은 정확도의 정밀한 아날로그 출력 (전류/전압).


기술적 특성


구조 모양

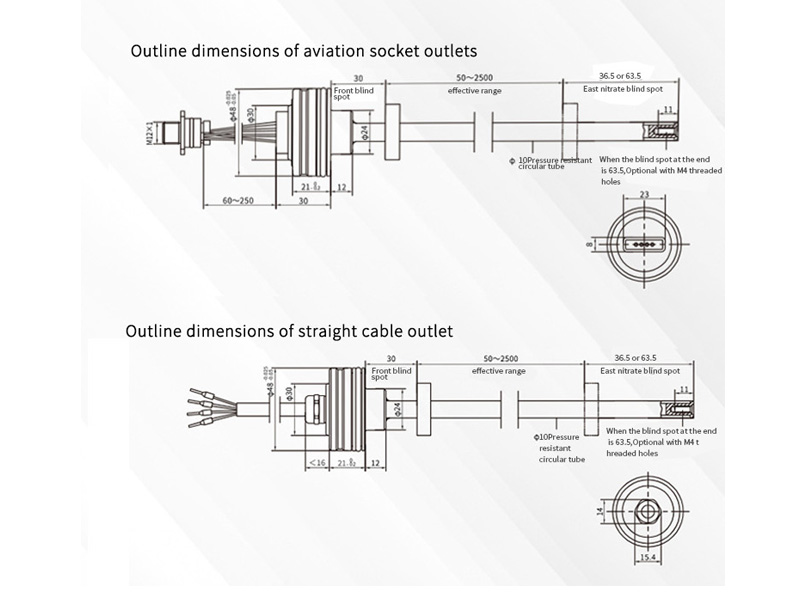

케이블 콘센트의 외부 치수 (고정 모드 DM)



MH Series Magnetostrictive Displacement Sensors External dimensions of cable outlet (fastening mode DM)


케이블 콘센트의 외부 치수 (고정 방법 QM)


MH Series Magnetostrictive Displacement Sensors External dimensions of cable outlet (fastening method QM)


Head 사용할 수 없는 영역


MH Series Magnetostrictive Displacement Sensors Head non-usable area


어 셈 블리 모드


Assembly mode Example


조립 방법은 유압 실린더의 설계에 따라 다릅니다.일반적으로 사용되는 조립 방법은 로드 끝에서 조립하는 것입니다

유압 실린더의, 또는 유압 실린더의 실린더 헤드 끝에서 조립하는 것.두 조립 방법에서 o-링과 보조

가스켓은 공기 밀봉에 사용됩니다.


참고:



1.위치 자석이 스텔 봉에 접촉해서는 안됩니다;

2.피스톤 로드의 드릴링 깊이 ≥E+Z+3mm;

3.피스톤 로드 구멍 직경

압력 내성 rod: ∅ 10

조리개 크기: ≥ ∅ 13


4.사용 중에는 작동 압력을 초과하지 마십시오.


note

Assembly mode Example2


모델

B

의 최소 직경

유압 실린더

D

최소 지름

H

깊이

d

최소 지름

h

깊이

MH52

48H8 (스레드)

48G7 (용접)

+ 0 입니다.2

21

> 32.5 < 40> 15


송신 모드-케이블 콘센트 (DM)의 조립 치수

Assembly dimensions of outgoing mode-cable outlet (DM)


송신 모드-케이블 콘센트 (QM)의 조립 치수

Assembly dimensions of outgoing mode-cable outlet (QM)


전기적 연결

MH Series Magnetostrictive Displacement Sensors Electrical connections

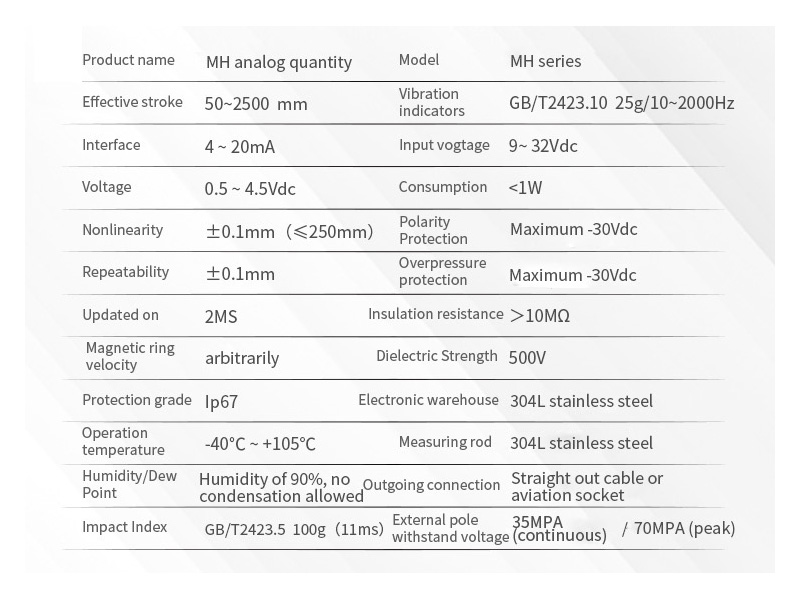

MH Analog Magnetostrictive Displacement sensor-제품 파라미터


  • 입력

측정 데이터위치 (버니어 자석)
뇌졸중 길이50~2500 mm

  • 출력

현재4~20mA (로드 저항 ≤ 250 Ω)
인터페이스Modbus RTU 프로토콜
전압0. 5~4.5Vdc 또는 0. 25~4.75Vdc (로드 저항 ≥ 10K Ω)
해상도

범위 ± 0.1mm (< 500mm)

범위 ÷ 4096 (범위 > 500mm)


비선형 성± 0.1mm (≤ 250mm) 또는 0.04%F.S (> 250mm)
반복 정확성± 0.1mm
업 데이트 시간2ms

  • 조건을

자석 속도임의
보호 수준IP67
작동 온도-40℃~+105℃
습도/이슬습도 90%, 결로 없음

온도 표류

계수

< 30ppm/℃
충격 인덱스GB/T2423.5 100g (11ms)
진동 인덱스GB/T2423.10) 1oz/10~2000Hz
EMC 테스트

GB/T17626.2 정전기 방전 방지 간섭 3 등급 A 급

GB/T17626.3 무선 주파수 전자기장 복사 방지 간섭, 3 등급, A 등급

GB/T17626.4전기 빠른 과도 펄스 그룹 간섭 방지, 학년 3, 클래스 B

GB/T17626.5 서지 (충격) 간섭 방지, 3 등급, 클래스 B

GB/T17626.6 무선 주파수 필드 유도 실시 장애 방지 간섭, 3 등급, A 등급

GB/T17626.8전원 주파수 자기장 방지 간섭, 4 등급, 클래스 A




  • 전기적 연결


  • 건축 및 자재

입력 전압9~32Vdc

전자 구획

304Lstainless 강철
전력 소비< 1W측정 로드304L 스테인레스 스틸
극성 보호최대-30Vdc

운영

압력 학년

정격 압력 Pn:35MPa 최대 압력

Pmax:직경 10mm의 스텔 로드 용 45MPa

이 나와 보호최대 36Vdc어 셈 블리

어느 방향으로

절연 저항> 10M Ω위치 자석다양한 링 자석 (ring magnet)
절연 강도500V

발신 모드케이블 콘센트 또는 커넥터



주문 정보

주문 정보



Selection Guide-Analog Output







포장 정보


항목설명어 릴/트 레이

pc/롤

G.WN.W

QTY/상자

패키지 크기
MH 아날로그 Seris

MH 아날로그 Seris 변위 센서


25-2500 mm 스트로크

작동 온도-40℃~+105℃

반복 ± 0.1mm (범위 < 500mm)

IP67







-kgs-kgs-pcs피우



오늘 데이터시트를 다운로드하여 모든 기술 사양을 확인하십시오.




모든 변위 센서 (All Displacement Sensor)

모델 효과적인 뇌졸중 인터페이스 전압 비선형 성 반복성 업 데이트 보호 학년 작업
온도 (℃) 		물질 충격 | 압력 데이터 시트 샘플
RB Flat Seris 50~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
