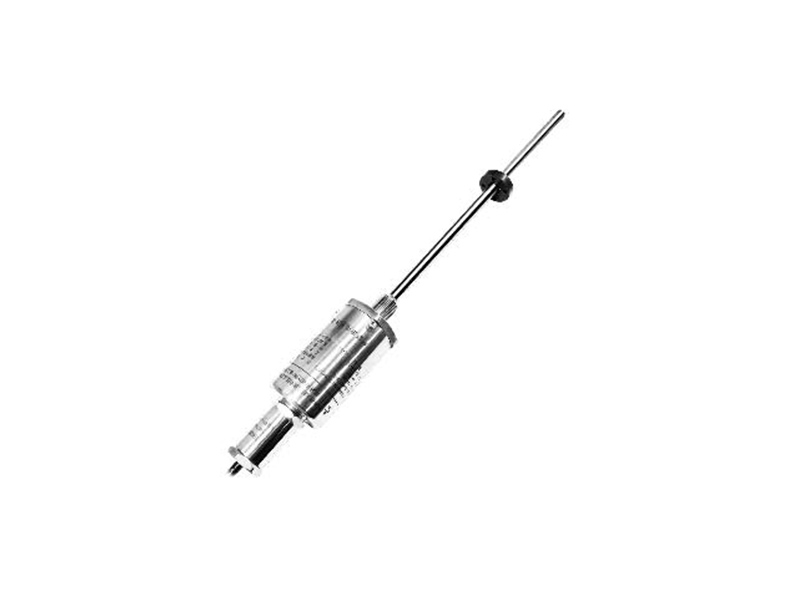

FBGB 폭발 방지 자기 strictive 변위 센서

  • FBGB 폭발 방지 자기 strictive 변위 센서
  • FBGB 폭발 방지 자기 strictive 변위 센서
  • FBGB 폭발 방지 자기 strictive 변위 센서
  • FBGB 폭발 방지 자기 strictive 변위 센서

데이터 시트

발자국

RoHS

카탈로그

오늘 견적을 요청하십시오

맞춤 견적을 원하시면 아래 양식을 작성해 주십시오.즉각적인 지원이 필요하시면 언제든지 저희에게 연락하십시오: liya@epoch-electronic.com.

기술적인 데이터 주문 정보 모든 Moudles

DC-DC 전원 모듈

맞춤형 DC-DC 변환기 DC-DC 변환기를 탐색합니다

인 코 더 제품

Rotary Encoder 살펴보기

센서 제품

주파수 제어 (Frequency Control) 제품

관련 제품

기능

Explosion-proof과 내화성 디자인 인증을 Exd Ⅱ BT6 표준 유해 환경에서 작업 안전을 보장 합니다.

비접촉, 마모 방지 자기 협착 기술은 긴 서비스 수명과 함께 절대적인 선형 위치 측정 기능을 제공합니다.

튼튼한 ip67 등급의 304/316L 스테인리스 스틸 구조는 최대 35 MPa 연속 및 70 MPa 피크를 포함한 고압을 포함한 가혹한 조건을 견딘다.

산업 제어 시스템에 유연하게 통합할 수 있도록 analog (16 비트 D/한), 구조물 상호작용 및 CANopen 등 다양한 출력 인터페이스를 사용할 수 있습니다.

1 층의 높은 정밀도 결의안 µ m, 훌륭 한 반복성 (< ± 0.001% FS), 그리고 빨리 (최대 1 kHz)을 위한 업 데이트 요금 정확 한 실시간 모니터링이다.


FBGB 폭발 방지 자기 strictive Displacement sensor-제품 파라미터


  • 입력

측정 데이터Position 자석 링
뇌졸중 길이25~5500 mm, 고객 요구에 따라 사용자 정의
측정 횟수 Number of measurements1




  • 출력

인터페이스아날로그, 구조물 상호작용, CANopen
해상도

아날로그:16 비트 D/A 또는 0.0015%의 전체 규모 (분. 1 μ m)

Bital 수량:0. 5/1/2/5/10/20//40~50/100 μ m

비선형 성<척도 ± 0.01%의 완전 한 민. ± 50 μ m
반복 정확성<척도 ± 0.001%의 완전 한 민. ± 1 μ m

이력

< 10 μ m

업 데이트 시간

1KHz (범위 ≤다) 500Hz (다 < 범위 2m ≤)

사용자 정의 250Hz (24k < 범위 3m ≤),

온도

계수

< 30ppm/℃


  • 노동 조건

자석 링 속도 (Magnet ring velocity)임의
보호 수준IP67
작동 온도-40℃~+85℃
습도/이슬습도는 90으로 이슬이 맺히지 않는다
충격 인덱스GB/T2423.5 100g (6ms)
진동 인덱스GB/T2423.10 20g/10~2000Hz
EMC 테스트GB/T17626.2/3/4/6/8, 등급 4/3/4/3/3, 클래스 A, CE 인증

인증

Exd Ⅱ BT6

GB3836.1-2010 및 GB3836.2-2010 표준을 준수합니다

온도 범위:T6 (85℃ 표면)

  • 전기 연결

  • 구조 및 재료 Structure and materials

입력 전압20% + 24Vdc ±전자 빈304 스테인레스 스틸
현재 운영<90mA(범위에 따라 다름)측정 로드304/316 L 스테인레스 스틸
극성 보호Max.-30Vdc외관 압력

35MPa (연속)/70MPa (피크) or

350ba (연속)/700ba (최고)

보호 장치 가 내장Max.36Vdc위치 자석

표준 마그넷 링과 various

자석 고리

절연 저항> 10M Ω스레드 폼 장착 Mounting thread form

M18×1.5, M20×1.5, 3/4"-16UNF-3A

(사용자 정의)

절연 강도500V설치 방향어느 방향으로


케이블 콘센트 모드

특수 케이블 콘센트 (방탄 cable

조롱하 장치)



설치 및 사용 지침



FBGB 폭발 방지 센서의 치수


FBGB 시리즈 폭발 방지 쉘 센서는 쉘, 전자 빈, 센서 및 납인 장치로 구성된 폭발 방지 구조입니다.가혹한 환경 하에서 실린더 내장 설치를 위해 설계되었습니다.작업 압력은 35MPa 연속적이고 유연하며 간단한 설치 모드입니다.

장착 스레드는 M18×1.5 또는 M20×1.5 또는 인치 3/4"-16UNF-3A 형태입니다.



Dimensions of FBGB explosion-proof sensors


배선 모드



  • 아날로그

  • 아날로그

케이블

색상 1 *

케이블

색상 2 *

핀/와이어 기능 정의케이블 color3 *핀/와이어 기능 정의
파란색그레이제1자석 위치 신호 (+)노란색현재 출력
녹색분홍색제1자석의 위치신호 (-)그레이0Vdc (현재/전압 루프)
노란색노란색예약분홍색예약
흰색녹색예약--예약
붉은브라운

+24Vdc 전원 supply

(-20%~20% +)

녹색0 … 10V
검은흰색0 Vdc(전원 공급 회로)파란색0 Vdc(전원 공급 회로)
참고:

* 케이블 색상 1:케이블 PUR 칼집, 오렌지,-20-90℃

* 케이블 색상 2/3:케이블 PVC 칼집, 오렌지,-20-105℃

브라운

+24Vdc 전원 supply

(-20%~20% +)

흰색예약


  • SSI

  • SSI

케이블

색상 1 *

Cable

색상 2 *

핀/와이어 기능 정의케이블 color3 *핀/와이어 기능 정의
흰색그레이데이터 (-)노란색시계 (+)
노란색분홍색데이터 (+)그레이데이터 (+)
파란색노란색시계 (+)분홍색시계 (-)
녹색녹색시계 (-)-예약
붉은브라운

+24Vdc 전원 supply

(-20%~20% +)

녹색데이터 (-)
검은흰색0 Vdc파란색0 Vdc(전원 공급 회로)
--연결하지 않다브라운

+24Vdc 전원 supply

(-20%~20% +)

참고:* 케이블 색상 1:케이블 PUR 칼집, 오렌지,-20-90℃

* 케이블 색상 2/3:케이블 PVC 칼집, 오렌지,-20-105℃

흰색예약



  • CAN 버스 출력

케이블 색핀/와이어 기능 정의
녹색할 수 있는 (-)
노란색(+) 할 수 있
-연결하지 않다
-연결하지 않다
브라운+24Vdc 전원 공급 장치 (-20%~+20%)
흰색0 Vdc(전원 공급 회로)


설치 명령

RH 압력 방지 로드 센서의 내장 설치 지침



Built-in installation instruction of RH pressure-resistant rod sensor


RH 압력저항봉 센서 설치 주의 사항


실린더 설치-압력 튜브 밀폐형 변환기 (RH)는 보통 내장 실린더 설치, 장착 스레드 형태는 다음을 포함합니다:M18 x 1.5, M20 x 1.5, 3/4"-16UNF-3A.설치하기 전에 실린더가 atlas에 표시된 올바른 크기에 따라 처리되었는지 확인하십시오.


기계 설치-센서 설치 위치 및 방향은 필요하지 않지만 설치가 견고하고 신뢰할 수 있는지 확인해야 합니다.

위치 자석은 측정할 이동 부분에 설치되어 측정봉으로부터 적절한 거리를 유지합니다.

실외기 사용-센서를 실외에서 사용할 때에는 빗물이에 잠기지 않도록 보호 장치를 갖추어야 합니다

우천시 케이블 또는 커넥터를 따라 전자 함.보호 커버는 물이 축적되는 것을 방지하기 위해 수구를 고려해야 합니다.

위치 자석-측정의 정확성을 보장하기 위해 위치 자석의 설치 브래킷은 비자석으로 만들어져야 합니다 나사, 자기 절연 개스킷 등과 같은 재료.


주의 사항:센서는 자성에 민감한 장비로 외부의 강한 자기장의 간섭으로부터 멀리 떨어져 있어야 합니다.

이 높은 정밀도로 측정할 때 전원 공급 장치의 안정성과 정확성도 고려해야 합니다.사용 중, 그것 또한 방지하기 위해 필요합니다 외부 물체에 의해 충격을 받은 전자 보관함.


RH 압력 방지 로드 센서의 외부 설치 가이드

수평으로 장착할 경우 더 긴 센서 (측정 범위 1m 이상)는 기계적으로 지지되어야 합니다 (자성이 없는 투과성 물질로 만들어짐).


External installation guide of RH pressure-resistant rod sensor


설치 명령


RP 알루미늄 프로파일 센서의 크기 및 설치 안내


RP 시리즈 알루미늄 프로파일은 유연하고 간단한 설치를 제공합니다.일반적으로 센서는 장착 클램프를 사용하여 기계 표면에 설치할 수 있습니다.


Size and Installation Guidance of RP Aluminum profile Sensor



두 가지 종류의 자석을 사용하여 위치 측정이 가능합니다:


1, 슬라이더 자석은 알루미늄 프로파일 쉘의 가이드 레일을 따라 움직이고, 움직이는 부분은 커넥터 베어링을 통해 슬라이더 자석과 연결됩니다;

2, 섹터 자석은 움직이는 부분에 직접 설치되어 3mm (±1mm)의 간격과 함께 프로파일의 표면 근처로 이동합니다.

3, 사각형 자석은 이동하는 부분에 직접 설치되고 3mm (±2mm)의 간격과 함께 프로파일의 표면 근처로 이동합니다.


Position measurements are achieved using two types of magnets


LED 실시간 상태 모니터링 및 진단

통합된 led (빨간색 또는 녹색)는 센서의 기본 상태 피드백 및 문제 해결 기능을 제공합니다.

Installation Instruction




주문 정보

주문 정보



Selection Guide-Analog Quantity

Selection Guide-SSl

Selection Guide-CAN Output


Selection of Cable Accessories for industrial Ethernet

Selection of Analog Start-Stop Cable Accessories


Selection of Profibus-Dp Cable Accessories
















포장 정보


항목설명어 릴/트 레이

pc/롤

G.WN.W

QTY/상자

패키지 크기
FBGB 폭발 방지 세리스

FBGB 폭발 방지 자기 strictive 변위 센서


25~5500 mm 스트로크

아날로그, SSI, CANopen 인터페이스

-40℃~+85℃ 작동 온도

IP67







-kgs-kgs-pcs피우



오늘 데이터시트를 다운로드하여 모든 기술 사양을 확인하십시오.




모든 변위 센서 (All Displacement Sensor)

모델 효과적인 뇌졸중 인터페이스 전압 비선형 성 반복성 업 데이트 보호 학년 작업
온도 (℃) 		물질 충격 | 압력 데이터 시트 샘플
RS Waterproof Seris 50mm~5500mm Analog、SSI、CANopen、Start/Stop +24Vdc±20% < ± 0.01% of full scale, Min. ±50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RF Flexible Seris 500~7620mm，Up to 23 meters Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP65 / IP67 -40℃ ~ +85℃ Aluminum alloy GB/T2423.5 100g(6ms)
RD Split Seris 25~5500 mm Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +125℃ 304 stainless steel GB/T2423.5 100g(6ms)
RB Flat Seris 50~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
