기능

비접촉, 마모 방지 자기계 기술은 최소한의 유지보수로 절대적인 선형 위치 신호를 전달합니다.

초소형 및 평평한 스테인리스 스틸 설계로 실린더 및 좁은 공간에 쉽게 설치할 수 있습니다.

견고하고 완전히 밀폐된 IP67 보호 기능과 높은 내압 (최대 35MPa 연속/70MPa 최고)은 거친 환경에서도 안정적인 작동을 보장합니다.

아날로그, SSI 및 canopen 지원 산업용 제어 시스템과의 다용도 통합을 포함한 다중 출력 선택.

높은 측정 정밀도 (16 비트까지 D/A, < 0.01% FS 비선형 성, < 1 µ m 반복성)과 빠 른 업 데이트 율 실시간 제공 (1kHz까지), 정확 한 애플리케이션을 요구 했기 때문에 피드백다.

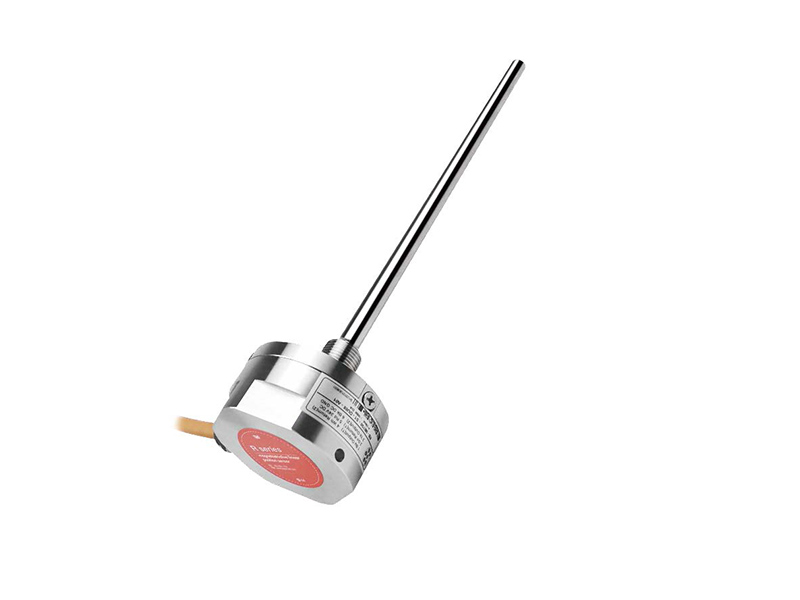

RB 플랫 자기 협착 위치 센서-제품 매개 변수

입력
측정 데이터		Position 자석 링
뇌졸중 길이		50mm~5500mm, customer&에 따라 맞춤#39; s 필요
측정 횟수 Number of measurements		1

출력		조건을
인터페이스	아날로그, SSI, CANopen	자석 링 속도 (Magnet ring velocity)	임의
해상도	아날로그:16 비트 D/A 또는 0.0015%의 전체 규모 (분. 1 μ m) 디지털 수량:1/2/5/10/20/40/50/100 μ m	보호 수준	IP67
비선형 성	<척도 ± 0.01%의 완전 한 민. ± 50 μ m	운영 온도	-40℃~+85℃
이력	< 10 μ m	습도/이슬 점	100%, 상대 습도
반복 정확성	<척도 ± 0.001%의 완전 한 민. ± 1 μ m	충격 인덱스	GB/T2423.5 100g (6ms)
업 데이트 시간	1KHz (범위 ≤다) 500Hz (다 < 범위 2m ≤) 사용자 정의 250Hz (24k < 범위 3m ≤),	진동 인덱스	GB/T2423.10 20g/10~2000Hz
온도 계수	< 30ppm/℃	EMC 테스트	GB/T17626.2/3/4/6/8, 학년 4/3/4/3/3, 클래스 A,CE 인증

구조와 재료 (Structure and Material)		전기 연결
전자 빈	304 스테인레스 스틸	입력 전압	20% + 24Vdc ±
측정 로드	304 스테인레스 스틸	현재 운영	<100mA(범위에 따라 다름)
외관 압력	35MPa (연속)/70MPa (최고) 또는 40kg (연속)/700bar (피크)	극성 보호	Max.-30Vdc
위치 자석	표준 자석 링 및 다양한 링 자석	이 나와 보호	Max.36Vdc
마운트 스레드	M6X16 나사 6개, M18×1.5, M20×1.5(사용자 정의 가능)	절연 저항	> 10M Ω
설치 방향	어느 방향으로	절연 강도	500V
연결 유형	케이블 콘센트 또는 커넥터

설치 및 사용 지침입니다

출력 특성

RB 시리즈 센서는 고강도의 보호 쉘과 높은 작업 온도를 가지고 있으며, 내구성이 있어 사용자에게 가혹한 환경에서 지속적이고 신뢰할 수 있으며 실시간 변위 신호를 제공할 수 있습니다.이 센서는 완전히 스테인레스 스틸 껍질로 되어 있습니다.유압 실린더에 설치하고 피스톤의 스트로크를 측정하기에 적합하며 에너지 및 광산 산업에 널리 사용됩니다.

그 평평하고 아담함 덕분입니다 디자인, 센서는 좁은 공간에 실린더 설치에 매우 적합합니다.

설치 차원

Tight 한 pressure seal type

Tight pressure seal type Installation dimensions

일반적으로 사용되는 부속품

Commonly used accessories

참고:" 마그넷 링 셀렉션"을 참조하십시오마그넷 링 키트 및 기타 모델에 대한 자세한 내용은 해당 항목 참조

배선 모드

센서가 커넥터 출력일 때 배선 모드에 대한 다음 표의 핀 정의를 참조하십시오;센서가 케이블 배출구 케이블 출력일 때 연결 모드에 대해 다음 표의 케이블 색상 정의를 참조하십시오

Wiring Mode

주문 정보

Selection Guide-Analog Quantity

Selection Guide-SSI

Selection Guide-CAN Bus

포장 정보

항목

설명

어 릴/트 레이

pc/롤

G.W

N.W

QTY/상자

패키지 크기

RB 플랫 세리스

RB Flat Magnetostrictive Position Sensor입니다

50~5500 mm 스트로크

아날로그, SSI, CANopen 인터페이스

-40℃~+85℃ 작동 온도

IP67

-kgs

-pcs

피우

오늘 데이터시트를 다운로드하여 모든 기술 사양을 확인하십시오.
