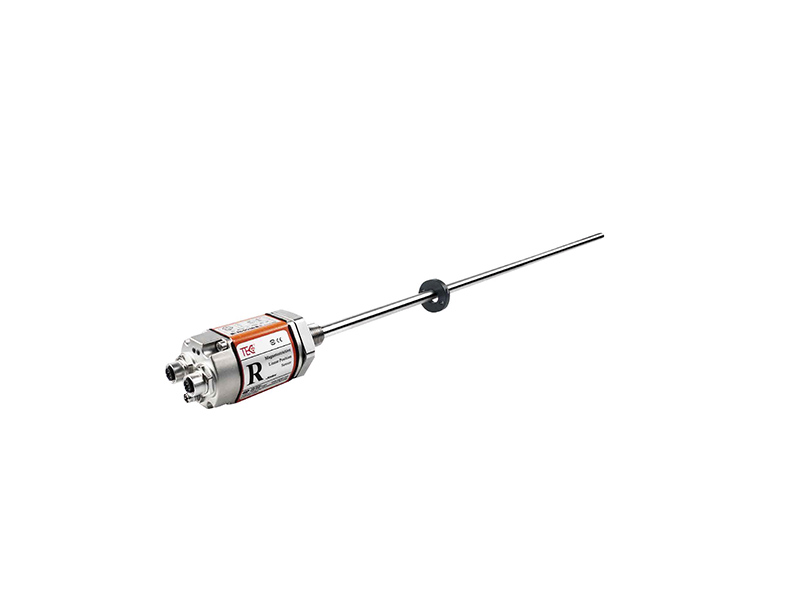

RH(P) Profinet 출력 자기 strictive 변위 센서

  • RH(P) Profinet 출력 자기 strictive 변위 센서
  • RH(P) Profinet 출력 자기 strictive 변위 센서
  • RH(P) Profinet 출력 자기 strictive 변위 센서
  • RH(P) Profinet 출력 자기 strictive 변위 센서

데이터 시트

발자국

RoHS

카탈로그

오늘 견적을 요청하십시오

맞춤 견적을 원하시면 아래 양식을 작성해 주십시오.즉각적인 지원이 필요하시면 언제든지 저희에게 연락하십시오: liya@epoch-electronic.com.

기술적인 데이터 주문 정보 모든 Moudles

DC-DC 전원 모듈

맞춤형 DC-DC 변환기 DC-DC 변환기를 탐색합니다

인 코 더 제품

Rotary Encoder 살펴보기

센서 제품

관련 제품

기능

비접촉, 절대 선형 측정으로 긴 서비스 수명과 유지보수 없는 작동을 보장합니다.

Direct Profinet 출력은 고속, 실시간 디지털 통신 및 동시 다중 자석 위치 측정 (최대 9개의 자석)을 지원합니다.

1 층 선택 가능 한 결의안의 예외적인 정밀도   µ m, 비선형 성 미만 0.01% 전체 규모,과 반복성을 전체 규모 0.001% 안에 있다.

견고 한 IP67 (RH)와 IP65 (RP) 보호, 304 스테인리스 로드, 및 압력 35  까지 저항 MPa 가혹 한 환경을 위한 지속적인다.

통합 LED 진단으로 실시간 센서 상태 및 문제 해결 기능을 제공하여 간편한 유지보수 및 모니터링이 가능합니다.


RH(P) Profinet 출력 자기 strictive Displacement sensor-제품 파라미터


  • 입력

측정 데이터Position 자석 링
뇌졸중 길이25~5500 mm, 고객 요구에 따라 사용자 정의
측정 횟수 Number of measurements1~9




  • 출력

  • 조건을

인터페이스Profinet IO RT입니다자석 속도임의
데이터 프로토콜

TEC 프로파일 및 인코더 프로파일 4.1

보호 수준

IP67RH 스테인리스 스텔로드/IP65RP

알루미늄 프로필

전송 속도

최대 100Mbit/s

운영

온도

-40℃~+85℃
해상도1/2/5/10/20/50/100 μ m습도/이슬 점습도 90%, 결로 없음
비선형 성<± 0.01%의 전체 규모, 최소 ± 50 μ m충격 인덱스GB/T2423.5 100g (6ms)

반복

정확성

<0.001%에 대한 전면적인 택시, 최소 ± 1 μ m진동 인덱스GB/T2423.10 20g/10~2000Hz
업 데이트 시간

1KHz (범위 ≤다)

500Hz (2m다 < 범위 ≤)

사용자 정의 250Hz (24k < 범위 3m ≤),


EMC 테스트

GB/T17626.2/3/4/6/8, 학년 4/3/4/3/3,

클래스 A,CE 인증

이력< 10 μ m

온도 계수

< 15ppm/℃




  • 구조와 재료 (Structure and Material)

  • 전기 연결

실패 표시led 디스플레이가있는 전자 보관함 커버

RH

시리즈



입력 전압20% + 24Vdc ±

전자 빈

알루미늄 합금현재 운영<90mA(범위에 따라 다름)

측정 로드

304 스테인레스 스틸극성 보호Max.-30Vdc

외관 압력

35MPa (연속)/70MPa (최고) 또는

40kg (연속)/700bar (피크)

이 나와 보호Max.36Vdc

위치 자석

표준 자석 링 및 다양한 링 자석절연 저항> 10M Ω

RP

시리즈

전자 빈

알루미늄 합금절연 강도500V

측정 로드

알루미늄 합금

위치 자석

슬라이더 자석, 사각형 자석, 섹터 자석

마운트 스레드

형태


M18 크 × 1. 5 M20 × 1. 5, 3/4"-16UNF-3A

(사용자 정의)

설치

방향


어느 방향으로
발신 모드
케이블 콘센트 또는 커넥터



설치 지침- RH(P) Profinet 출력 자기 strictive 변위 센서



RH 압력 저항 로드 장착 치수


RH 시리즈 압력 방지 rodshell, 유압 시스템을 위한 내장 설치 설계, 압력 방지 35MPa 연속, 유연하고 간단한 설치 모드, 장착 스레드 형태 M18×1.5 또는 M20×1.5 또는 3/4"-16UNF-3A.

참고:측정값 N그림에 표시된 on-usable area는이 영역의 센서의 출력 값이 0 이거나 신뢰할 수 없음을 나타냅니다.

이 제품의 헤드와 엔드 사용 불가 영역의 값은 각각 50.8m와 63.5m입니다.측정값입니다

사용할 수 없는 영역은 고객의 요구에 따라 적절히 수정할 수 있습니다, 주문시 지적하십시오.


RH pressure-resistant rod mounting dimensions


참고:표준 자석 링 키트 288501로, 자기 절연 개스킷 및 고정 나사;커넥터에 케이블 플러그가 장착되어 있으면 321723 플러그를 꽂습니다


RP 알루미늄 프로파일 센서의 치수 및 설치 안내

RP 시리즈 알루미늄 프로파일은의 스트로크 또는 위치 감지에 적합한 유연하고 간단한 외부 설치 모드를 제공합니다 선형 운동 메커니즘, 그리고 유압 실린더의 외부 위치 검출에도 사용할 수 있습니다.


Dimensions and installation guidance of RP aluminum profile sensor



출력 특성-profibus- RH(P) Profibus-DP 출력 자기 strictive Displacement Sensor

Output Characteristics-Profibus - RH(P) Profibus-DP Output Magnetostrictive Displacement Sensor


흔 한 Accessories-Profibus- RH(P) Profinet 출력 자기 strictive 변위 센서



Common Accessories-Profibus- RH(P) Profinet Output Magnetostrictive Displacement Sensor


LED 실시간 상태 모니터링 및 진단

통합된 led (빨간색 또는 녹색)는 센서의 기본 상태 피드백 및 문제 해결 기능을 제공합니다.


녹색 빛에에에플래시

LED


붉은 빛어에플래시X
함수정상적인 업무

네트워크 케이블

연결되지 않음 is not connected

구성

잘못


주문 정보

주문 정보




Selection Guide-Profinet Output

Selection of Cable Accessories forindustrial Ethernet









포장 정보


항목설명어 릴/트 레이

pc/롤

G.WN.W

QTY/상자

패키지 크기
RH(P) Profinet 출력 세리스

RH(P) Profinet 출력 자기 strictive 변위 센서


25~5500 mm 스트로크

1/2/5/10/20/50/100 μ m 해상도

-40℃~+85℃ 작동 온도

IP67/IP65입니다







-kgs-kgs-pcs피우



오늘 데이터시트를 다운로드하여 모든 기술 사양을 확인하십시오.




모든 변위 센서 (All Displacement Sensor)

모델 효과적인 뇌졸중 인터페이스 전압 비선형 성 반복성 업 데이트 보호 학년 작업
온도 (℃) 		물질 충격 | 압력 데이터 시트 샘플
RB Flat Seris 50~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
