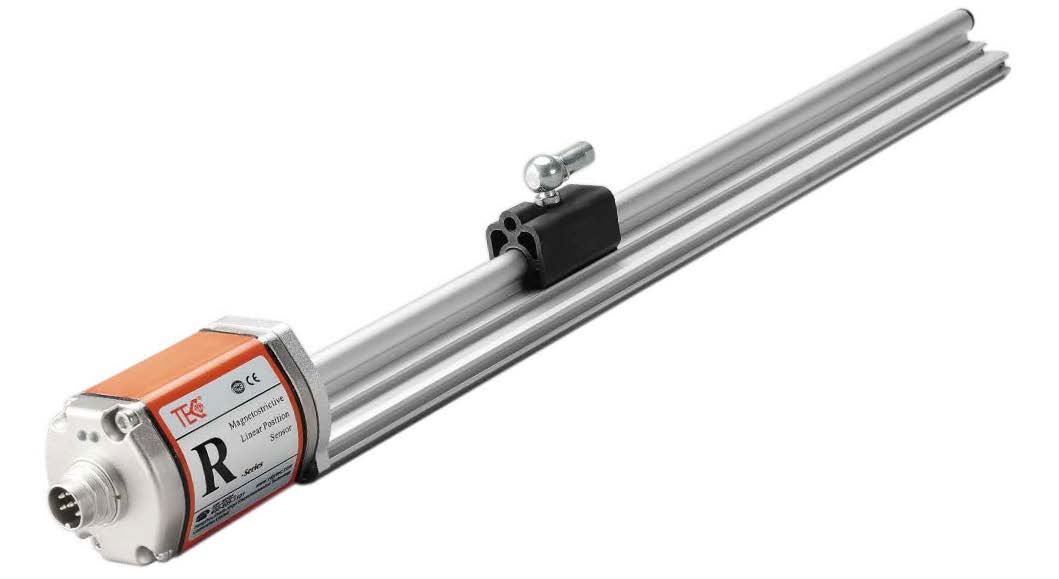

RH/RP 아날로그 출력 자기 strictive 변위 센서

  • RH/RP 아날로그 출력 자기 strictive 변위 센서
  • RH/RP 아날로그 출력 자기 strictive 변위 센서
  • RH/RP 아날로그 출력 자기 strictive 변위 센서
  • RH/RP 아날로그 출력 자기 strictive 변위 센서
  • RH/RP 아날로그 출력 자기 strictive 변위 센서
  • RH/RP 아날로그 출력 자기 strictive 변위 센서

데이터 시트

발자국

RoHS

카탈로그

오늘 견적을 요청하십시오

맞춤 견적을 원하시면 아래 양식을 작성해 주십시오.즉각적인 지원이 필요하시면 언제든지 저희에게 연락하십시오: liya@epoch-electronic.com.

기술적인 데이터 주문 정보 모든 Moudles

DC-DC 전원 모듈

맞춤형 DC-DC 변환기 DC-DC 변환기를 탐색합니다

인 코 더 제품

Rotary Encoder 살펴보기

센서 제품

관련 제품

기능

비접촉, 마모 없는 자기 협착 기술은 긴 서비스 수명과 유지 보수가 없는 작동을 보장합니다.

16 비트의 한 초고 정밀도 D/변환, < 0.01% 전면적인 비선형 성,과 반복성을 ± 1 μ m보다 낫다.

넓은 25~5500 mm 스트로크 범위와 여러 아날로그 출력 옵션 (전류/전압)은 다양한 산업 요구에 적합합니다.

강력한 IP67 (RH) 및 IP65 (RP) 보호, 304 스테인레스 스틸 로드, 거친 환경에 최대 35 MPa (연속)의 고압 내성을 제공합니다.

USB를 통해 현장 프로그래밍이 가능하며, LED 실시간 상태 모니터링과 내장 및 외부 마운팅을 위한 유연한 설치가 가능합니다.



RH/RP 아날로그 출력 Magnetostrictive Displacement sensory-product 파라미터


  • 입력

측정 데이터Position 자석 링
뇌졸중 길이25~5500 mm, 고객 요구에 따라 사용자 정의
측정 횟수 Number of measurements1

  • 출력

현재4~20mA 또는 20~4mA(최소/최대 적재량 0/5002)
전압0~10Vdc 또는 0~5Vdc(min load resistance ≥10K)
해상도


16 비트 D/A 또는 풀 스케일의 0.0015% (분 1um)


비선형 성< 전체 스케일의 ±0.01%, min±50um
반복 정확성<±0.001%의 full scale, min ±1um
이력< 10um
업 데이트 시간

1KHz (범위 ≤ 1m), 500Hz (1m <범위 ≤ 2m), 333Hz (2m <범위 ≤ 3m), 사용자 정의 할 수 있습니다

온도 계수< 30ppm/℃

  • 조건을

자석 속도임의
보호 수준IP67 RH 스테인리스 스텔 로드/IP65 RP 알루미늄 프로파일
작동 온도-40℃~+85℃
습도/이슬습도 90%, 결로 없음
온도 표류 계수< 30ppm/℃

충격 인덱스GB/T2423.5 100g (6ms)
진동 인덱스GB/T2423.10 20g/10~2000Hz
EMC 테스트

GB/T17626.2/3/4/6/8, 등급 4/3/4/3/3, 클래스 A,CE 인증




  • 구조 및 재료 Structure and Materials

  • 전기적 연결

실패 표시

후면 커버의 led로 표시됩니다 전자 칸막이의

입력 전압

20% + 24Vdc ±
RH 시리즈전자 빈알루미늄 합금현재 운영<80mA(범위에 따라 다름)
측정 로드304 스테인레스 스틸

극성 보호


Max.-30Vdc


외관 압력

35MPa (연속)/70MPa (최고) 또는

40kg (연속)/700bar (피크)

이 나와 보호Max.36Vdc
위치 자석표준 자석 링 및 다양 한 링 자석절연 저항> 10M Ω
RP 시리즈전자 빈알루미늄 합금절연 강도500V
측정 로드알루미늄 합금

위치 자석슬라이더 자석, 사각형 자석, 섹터 자석

스레드 폼 장착 Mounting thread formM18×1.5, M20×1.5, 3/4"-16UNF-3A (사용자 정의)

설치 방향어느 방향으로

발신 모드케이블 콘센트 또는 커넥터


출력 특성-RH/RP 아날로그 출력 자기 strictive 변위 센서

아날로그 출력 자기조 변위 센서의 측정 정확도는 내장 D/A 모듈의 비트 수에 따라 달라집니다.

변위 신호는 PLC의 아날로그 입력과 같은 외부 제어기에 직접 출력될 수 있습니다.


센서는 버니어 자석의 절대 위치를 실시간으로 표준 아날로그 신호, 즉 0~20A (또는 역방향)로 변환하며,

4~20mA (또는 reverse) DC 전류 또는 0~5V (또는 reverse),-5~+5V (또는 reverse), 0~10V (또는 reverse),-10~+10 (또는 reverse) DC 전압 등.

출력 값의 변화 추세는 마그넷 링의 이동 방향에 따라 선형적이며, 필요에 따라 정방향 및 역방향 출력으로 설정할 수 있습니다.다음 그림과 같이:


RH analog output sensor Output Characteristics



LED 실시간 상태 모니터링 및 진단


센서 헤드 커버에 내장된 적색 및 녹색 LED 표시기는 센서 작동 상태 및 진단 기능을 제공합니다.


녹색 빛에에에플래시

Red and green LED indicator built

붉은 빛어플래시에에
함수정상적인 업무

자석 잎사귀 (Magnet leaves Strok)e

길이 범위

자석이 감지되지 않음프로그래밍 상태



프로그래밍

TEC 센서는 USB 컨버터를 사용하여 현장 프로그래밍이 가능합니다.전자 보관함, USB 포트 전원 공급 장치, 표준 케이블을 열 필요가 없습니다

연결, 고객의 요구를 완전히 충족시킵니다.센서의 다음 파라미터는 PC의 구성 소프트웨어를 통해 수정할 수 있습니다

side:센서의 측정방향 설정;센서의 영점 및 풀 스케일 포인트 설정;자석 링을 그래픽으로 표시합니다

위치 값;오류 코드를 통해 온라인으로 센서를 진단합니다.


USB converter


                                 USB 컨버터

                       (주문이 없다.TEC612811)

Sensor programming window


                             센서 프로그래밍 window

설치 지침-RH/RP 아날로그 출력 자기 strictive 변위 센서

움직이는 부품 스트로크의 실시간 및 정밀한 측정에 적합한 아날로그 출력 자기계 변위 센서로 측정할 수 있습니다

0~20MA (또는 역방향), 420MA를 포함하여 표준 아날로그 수량의 형태로 표현되는 버니어 자석의 절대 변위 또는 스트로크

(또는 reverse) DC 전류 또는 0~5V (또는 reverse),-5~+5V (또는 reverse), 0~10V (또는 reverse),-10~+10V (또는 reverse) DC 전압 등.센서는

붙박이 및 외부 두 가지 다른 설치 방법, 붙박이 유형은 유압 실린더, 컴팩트한 구조의 붙박이 설치에 적합합니다;

외부 타입은 움직이는 부품 외부에 설치되어 사용하기 편리한 알루미늄 프로파일을 채택합니다.

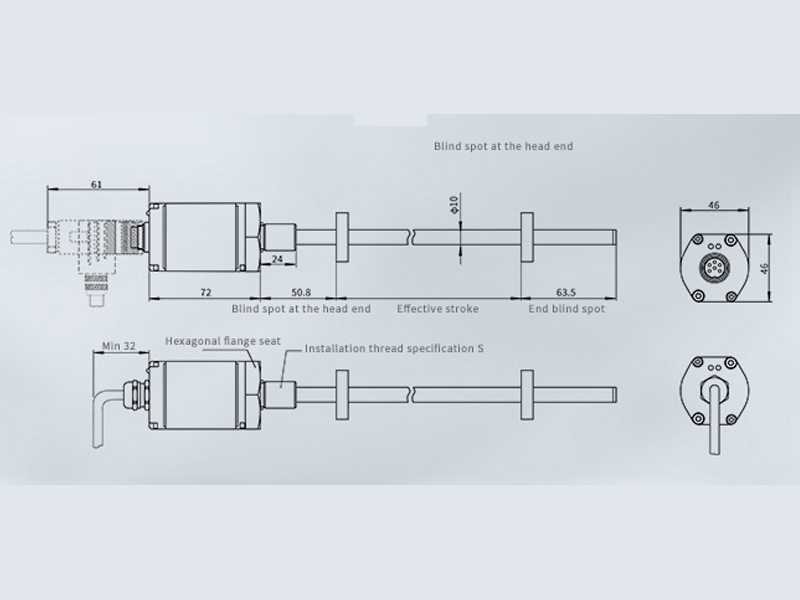

RH 압력 방지 로드 센서의 치수 및 설치 안내

RH 시리즈 압력 방지 rodshell, 유압 시스템용 내장 설치 설계, 압력 방지 35MPa 연속적이고 유연하며 간단합니다

설치 모드 입니다.장착 스레드 형태는 M18×1.5 또는 M20×1.5 또는 3/4"-16UNF-3A.

참고:그림에 표시된 측정 사용 불가 영역은이 영역의 센서의 출력 값이 0 이거나 신뢰할 수 없음을 나타냅니다.이

이 제품의 첫 번째와 마지막 측정 사용 불가 영역의 기본값은 각각 50.8mm와 63.5mm입니다.의 가치

측정 비사용 영역은 고객의 요구에 따라 적절히 수정할 수 있습니다, 주문시 지적하십시오.


Dimensions and installation guidance of RH analog output sensor

RP 알루미늄 프로파일 센서의 치수 및 설치 안내

RP 시리즈 알루미늄 프로파일은 선형 운동 메커니즘의 스트로크 또는 위치 감지에 적합한 유연하고 간단한 외부 설치 모드를 제공하며, 유압 실린더의 외부 위치 감지에도 사용할 수 있습니다.


Dimensions and installation guidance of RP analog output sensor

일반적인 액세서리-RH/RP 아날로그 출력 자기 strictive 변위 센서

Common Accessories

참고:" 마그넷 링 셀렉션"을 참조하십시오마그넷 링 키트 및 기타 모델에 대한 자세한 내용은 해당 항목 참조.


배선 모드

센서가 커넥터 출력일 때 배선 모드에 대한 다음 표의 핀 정의를 참조하십시오;센서가 케이블 콘센트 출력일 때 연결 모드에 대해 다음 표의 선 색상 정의를 참조하십시오.


Wiring mode

주문 정보

주문 정보



Selection Guide - Analog Output

Selection of Analog/Start-Stop Cable Fittings






포장 정보


항목설명어 릴/트 레이

pc/롤

G.WN.W

QTY/상자

패키지 크기
RH/RP 아날로그 세리스

RH/RP 아날로그 시리즈 자기 협착 변위 센서


25~5500 mm 스트로크

16 비트 D/A 또는 풀 스케일의 0.0015%

-40℃~+85℃ 작동 온도

IP67







-kgs-kgs-pcs피우



오늘 데이터시트를 다운로드하여 모든 기술 사양을 확인하십시오.




모든 변위 센서 (All Displacement Sensor)

모델 효과적인 뇌졸중 인터페이스 전압 비선형 성 반복성 업 데이트 보호 학년 작업
온도 (℃) 		물질 충격 | 압력 데이터 시트 샘플
RB Flat Seris 50~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
