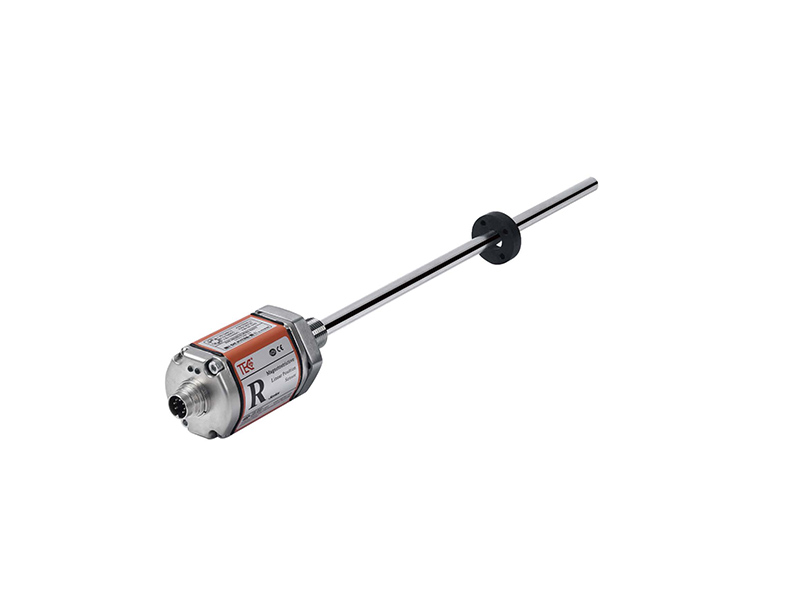

RH(P) SSI 출력 자기 strictive Displacement Sensor

  • RH(P) SSI 출력 자기 strictive Displacement Sensor
  • RH(P) SSI 출력 자기 strictive Displacement Sensor
  • RH(P) SSI 출력 자기 strictive Displacement Sensor
  • RH(P) SSI 출력 자기 strictive Displacement Sensor

데이터 시트

발자국

RoHS

카탈로그

오늘 견적을 요청하십시오

맞춤 견적을 원하시면 아래 양식을 작성해 주십시오.즉각적인 지원이 필요하시면 언제든지 저희에게 연락하십시오: liya@epoch-electronic.com.

기술적인 데이터 주문 정보 모든 Moudles

DC-DC 전원 모듈

맞춤형 DC-DC 변환기 DC-DC 변환기를 탐색합니다

인 코 더 제품

Rotary Encoder 살펴보기

센서 제품

주파수 제어 (Frequency Control) 제품

관련 제품

기능

비접촉, 마모 방지 자기 협착 기술은 절대적인 선형 위치 측정과 긴 서비스 수명을 제공합니다.

직접 SSI 출력 (24/25/26 비트, 바이너리 또는 회색 코드)을 통해 고속 실시간 디지털 통신 및 PLCs 및 컨트롤러와의 완벽한 통합이 가능합니다.

0. 1로 선택 가능 한 결의안의 한 초고 정밀도   µ m, 비선형 성 미만 0.01% 전체 규모, 척도 안과 반복성을 0.001% 전체 (최소 ± 1   µ m)다.

견고 한 IP67 (RH)와 IP65 (RP) 보호, 304 스테인리스 로드, 및 압력 35  까지 저항 MPa 가혹 한 환경을 위한 지속적인다.

LED 진단, USB를 통한 현장 프로그래밍 가능성 및 여러 마운트/스레드 옵션을 통해 설치, 모니터링 및 유지 보수를 단순화합니다.


RH(P) SSI 출력 자기 strictive Displacement sensor-제품 파라미터


  • 입력

측정 데이터Position 자석 링
뇌졸중 길이25~5500 mm, 고객 요구에 따라 사용자 정의
측정 횟수 Number of measurements1




  • 출력

  • 조건을

인터페이스SSI 동기 직렬 인터페이스자석 속도임의
데이터 형식

이진 또는 회색 코드 (Binary or Gray code)

보호 수준

IP67RH 스테인리스 스텔로드/IP65RP

알루미늄 프로필

데이터 길이

24/25/26bit

운영

온도

-40℃~+85℃
해상도0.1/0.5/1/2/5/10/20//40~50/100 μ m습도/이슬 점습도 90%, 결로 없음
비선형 성< ± 0.01%의 전체 규모, 최소 ± 50 μ m충격 인덱스GB/T2423.5 100g (6ms)

반복

정확성

< ± 0.001%의 전체 규모, 최소 ± 1 μ m진동 인덱스GB/T2423.10 20g/10~2000Hz

전송

속도

50KBD~1MBD

라인 길이 <3 <50 <100 <200 <400(m)

요금 1000 <400 <300 <200 <100(KBD)

EMC 테스트

GB/T17626.2/3/4/6/8, 학년 4/3/4/3/3,

클래스 A,CE 인증

업 데이트 시간

(높은 업 데이트 율)


스트로크:300 750 1000 2000 5000 mm

주파수:3.7 3.0 2.3 1.2 0.5 kHz




업 데이트 시간

(종합)

1KHz (범위 ≤ 1m) 500Hz (1m <범위 ≤ 2m)

250Hz (2m <범위 ≤ 3m), 사용자 정의 할 수 있습니다

이력< 10 μ m

온도 계수

< 15ppm/℃




  • 구조와 재료 (Structure and Material)

  • 전기 연결

실패 표시led 디스플레이가있는 전자 보관함 커버

RH

시리즈



입력 전압20% + 24Vdc ±

전자 빈

알루미늄 합금현재 운영<80mA(범위에 따라 변동)

측정 로드

304 스테인레스 스틸극성 보호Max.-30Vdc

외관 압력

35MPa (연속)/70MPa (최고) 또는

40kg (연속)/700bar (피크)

이 나와 보호Max.36Vdc

위치 자석

표준 자석 링 및 다양한 링 자석절연 저항> 10M Ω

RP

시리즈

전자 빈

알루미늄 합금절연 강도500V

측정 로드

알루미늄 합금

위치 자석

슬라이더 자석, 사각형 자석, 섹터 자석

마운트 스레드

형태


M18 크 × 1. 5 M20 × 1. 5, 3/4"-16UNF-3A

(사용자 정의)

설치

방향


어느 방향으로
발신 모드
케이블 콘센트 또는 커넥터



출력 특성- RH(P) SSI 출력 자기 strictive Displacement Sensor



SSI 출력 자기계 변위 센서는 버니어 자석의 실시간 위치를 24 비트, 25 비트 또는 26 비트 (이진 또는 회색 코드) 직렬 데이터 형식으로 변환할 수 있는 SSI (Synchronized Serial Interface)를 제공할 수 있으며, 제어기에서 제공하는 클럭 신호를 수신한 후 직렬 통신을 통해 제어기에 데이터를 전송할 수 있습니다.SSI 출력 데이터의 형식은 절대 출력 인코더와 동일하며, PLC 기능 모듈 (예:Siemens의 SM338 또는 SM138)과 직접 연결할 수 있습니다 absolute encoder를 교체하는 데 편리하게 사용할 수 있습니다.


Timing diagram




LED 실시간 상태 모니터링 및 진단

통합된 led (빨간색 또는 녹색)는 센서의 기본 상태 피드백 및 문제 해결 기능을 제공합니다.


녹색 빛에에플래시

LED


붉은 빛어에에
함수정상적인 업무

자석은 스트로크를 떠난다

길이 범위 또는 자석

탐지할 수 없음 cannot be detected

프로그래밍

상태


프로그래밍


TEC 센서는 USB 컨버터를 사용하여 현장에서 프로그래밍할 수 있습니다.전자 보관함, USB 포트 전원 공급 장치, 표준 케이블 연결을 열 필요가 없으며 고객의 요구를 완전히 충족합니다.센서의 다음 매개 변수는 PC의 구성 소프트웨어에 의해 수정할 수 있습니다;센서 파라미터 설정 (데이터 길이, 데이터 형식, 측정 방향);자석 위치 값의 그래픽 표시;사용자가 임의로 센서 영점과 측정 표시 값을 설정합니다;온라인으로 오류 코드로 센서를 진단합니다.



Sensor Programming Window

Sensor Programming Window

 USB 컨버터

(주문이 없다.TEC612812)

센서 프로그래밍 Window



설치 지침 SSI 출력



SSI 출력 자기계 선형 변위 센서는 동기 직렬 신호 출력을 제공하여 버니어 자석의 실시간 위치를 24, 25 또는 26 비트 (이진 또는 회색 코드) 데이터 형태로 변환할 수 있으며, 제어기에서 제공하는 클럭 신호를 수신한 후 직렬 통신을 통해 제어기에 데이터를 전송할 수 있습니다.SSI 출력의 데이터 형식은 절대 출력 인코더와 동일하며 PLC의 기능 모듈과 직접 연결할 수 있으므로 절대 인코더를 대체하는 데 편리하게 사용할 수 있습니다.


RH 압력 방지 로드 센서의 치수 및 설치 안내


RH 시리즈 압력 저항성 로드 쉘, 유압 시스템을 위한 내장 설치 설계, 압력 저항성 35MPa 연속, 유연하고 간단한 설치 모드, 장착 스레드 형태 M18×1.5 또는 M20×1.5 또는 3/4"-16UNF-3A.

참고:그림에 표시된 측정 사용 불가 영역은이 영역의 센서의 출력 값이 0 이거나 신뢰할 수 없음을 나타냅니다.이

이 제품의 첫 번째와 마지막 측정 사용 불가 영역의 기본값은 각각 50.8mm와 63.5mm입니다.의 가치

측정 비사용 영역은 고객의 요구에 따라 적절히 수정할 수 있습니다, 주문시 지적하십시오.


Dimensions and installation guidance of RH pressure-resistant rod sensor


RP 알루미늄 프로파일 센서의 치수 및 설치 안내

RP 시리즈 알루미늄 프로파일은 유연하고 간단한 외부 설치 모드를 제공하며, 선형의 스트로크 또는 위치 감지에 적합합니다 모션 메커니즘, 그리고 유압 실린더의 외부 위치 검출에도 사용할 수 있습니다.


Dimensions and installation guidance of RP aluminum profile sensor


일반적인 액세서리-SSI 출력


Common Accessories - SSI Output


주문 정보

주문 정보





Selection Guide-SSl Output


SSlCable accessories selection Guide









포장 정보


항목설명어 릴/트 레이

pc/롤

G.WN.W

QTY/상자

패키지 크기
RH(P) SSI 출력 세리스

RH(P) SSI 출력 자기 strictive Displacement Sensor


25~5500 mm 스트로크

0.1/0.5/1/2/5/10/20//40~50/100 μ m 해상도

-40℃~+85℃ 작동 온도

IP67/IP65입니다







-kgs-kgs-pcs피우



오늘 데이터시트를 다운로드하여 모든 기술 사양을 확인하십시오.




모든 변위 센서 (All Displacement Sensor)

모델 효과적인 뇌졸중 인터페이스 전압 비선형 성 반복성 업 데이트 보호 학년 작업
온도 (℃) 		물질 충격 | 압력 데이터 시트 샘플
RS Waterproof Seris 50mm~5500mm Analog、SSI、CANopen、Start/Stop +24Vdc±20% < ± 0.01% of full scale, Min. ±50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RF Flexible Seris 500~7620mm，Up to 23 meters Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP65 / IP67 -40℃ ~ +85℃ Aluminum alloy GB/T2423.5 100g(6ms)
RD Split Seris 25~5500 mm Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +125℃ 304 stainless steel GB/T2423.5 100g(6ms)
RB Flat Seris 50~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
