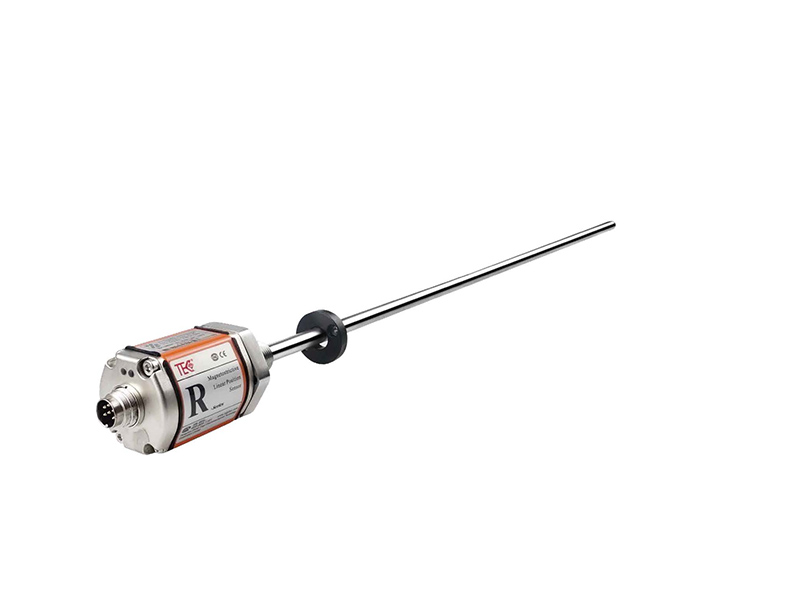

RH(P) 스타트 스톱 출력 자기strictive Displacement Sensor

  • RH(P) 스타트 스톱 출력 자기strictive Displacement Sensor
  • RH(P) 스타트 스톱 출력 자기strictive Displacement Sensor
  • RH(P) 스타트 스톱 출력 자기strictive Displacement Sensor
  • RH(P) 스타트 스톱 출력 자기strictive Displacement Sensor

데이터 시트

발자국

RoHS

카탈로그

오늘 견적을 요청하십시오

맞춤 견적을 원하시면 아래 양식을 작성해 주십시오.즉각적인 지원이 필요하시면 언제든지 저희에게 연락하십시오: liya@epoch-electronic.com.

기술적인 데이터 주문 정보 모든 Moudles

DC-DC 전원 모듈

맞춤형 DC-DC 변환기 DC-DC 변환기를 탐색합니다

인 코 더 제품

Rotary Encoder 살펴보기

센서 제품

관련 제품

기능

비접촉, 마모 방지 자기 협착 기술은 절대적인 선형 위치 측정과 긴 서비스 수명을 제공합니다.

스타트 스톱 디지털 출력으로 고속, 실시간 위치 피드백이 가능하며 동시 다중 자석 감지를 지원한다.

최소 5의 한 초고 정밀도   정확성 µ m, < 0.01% 전면적인 비선형 성,과 반복성을 1보다 낫   µ m.

견고 한 IP67 (RH)와 IP65 (RP) 보호, 304 스테인리스 로드, 및 압력 35  까지 저항 MPa 가혹 한 환경을 위한 지속적인다.

LED 실시간 상태 모니터링, 유연한 장착 옵션 및 다중 커넥터/케이블 구성으로 설치 및 진단을 간소화할 수 있습니다.


RH(P) 스타트 스톱 출력 자기 strictive Displacement sensor-제품 파라미터


  • 입력

측정 데이터Position 자석 링
뇌졸중 길이25~5500 mm, 고객 요구에 따라 사용자 정의
측정 횟수 Number of measurements여러




  • 출력

  • 조건을

인터페이스시작/정지 신호 (시작/종료)자석 속도임의
해상도정확성 컨트롤러 종속 (최소 5 μ m)보호 수준

IP67RH 스테인리스 스텔로드/IP65RP

알루미늄 프로필

비선형 성<0.01% 전면적인 택시, 최소 50 μ m

운영

온도

-40℃~+105℃
맥박 너비맥박 시작:2~5 μ s, 그만 맥박:1. 5~2 μ s습도/이슬 점습도 90%, 결로 없음

반복

정확성

<0.001%의 전면적인 택시, 분. 1 μ m충격 인덱스GB/T2423.5 100g (6ms)

업 데이트 시간

1KHz (범위 ≤다) 500Hz (다 < 범위 2m ≤)

사용자 정의 250Hz (24k < 범위 3m ≤),

진동 인덱스GB/T2423.10 20g/10~2000Hz
이력< 10 μ mEMC 테스트

GB/T17626.2/3/4/6/8, 학년 4/3/4/3/3,

클래스 A,CE 인증

온도

계수

< 30ppm/℃




  • 구조와 재료 (Structure and Material)

  • 전기 연결

실패 표시led 디스플레이가있는 전자 보관함 커버입력 전압20% + 24Vdc ±

RH

시리즈

전자 빈

알루미늄 합금현재 운영<90mA(범위에 따라 다름)

측정 로드

304 스테인레스 스틸극성 보호Max.-30Vdc

외관 압력

35MPa (연속)/70MPa (최고) 또는

40kg (연속)/700bar (피크)

이 나와 보호Max.36Vdc

위치 자석

표준 자석 링 및 다양한 링 자석

절연 저항> 10M Ω

RP

시리즈

전자 빈

알루미늄 합금절연 강도500V

측정 로드

알루미늄 합금

위치 자석

슬라이더 자석, 사각형 자석, 섹터 자석

마운트 스레드

형태


M18 크 × 1. 5 M20 × 1. 5, 3/4"-16UNF-3A

(사용자 정의)

설치

방향


어느 방향으로
발신 모드
케이블 콘센트 또는 커넥터



출력 특성-시작/중지 출력을 출력합니다


센서는 제어기 스타트 신호와 위치자석 신호를 출력하고, 이들 사이의 시간 간격은 위치자석의 변위에 비례한다.시간의 측정과 제어는 제어기에 의해 계산되어 변위값으로 변환된다.


Output Characteristics




LED 실시간 상태 모니터링 및 진단

통합된 led (빨간색 또는 녹색)는 센서의 기본 상태 피드백 및 문제 해결 기능을 제공합니다.


녹색 빛에에에플래시

LED


붉은 빛어플래시에어
함수정상적인 업무

센서는 no

심문 신호


자석이 감지되지 않음

프로그래밍 상태


설치 지침-출력을 시작/중지합니다


RH 압력 방지 로드 센서의 치수 및 설치 안내


RH 시리즈 압력 방지 rodshell, 유압 시스템을 위한 내장 설치 설계, 압력 방지 35MPa 연속, 유연하고 간단한 설치 모드, 장착 스레드 형태 M18×1.5 또는 M20×1.5 또는 3/4"-16UNF-3A.

참고:그림에 표시된 측정 사용 불가 영역은이 영역의 센서의 출력 값이 0 이거나 신뢰할 수 없음을 나타냅니다.

이 제품의 헤드와 엔드 사용 불가 영역의 값은 각각 50.8m와 63.5m입니다.측정값입니다

사용할 수 없는 영역은 고객의 요구에 따라 적절히 수정할 수 있습니다, 주문시 지적하십시오.


Dimensions and installation guidance of RH pressure-resistant rod sensor


RP 알루미늄 프로파일 센서의 치수 및 설치 안내


RP 시리즈 알루미늄 프로파일은 선형 운동 메커니즘의 스트로크 또는 위치 감지에 적합한 유연하고 간단한 외부 설치 모드를 제공하며, 유압 실린더의 외부 위치 감지에도 사용할 수 있습니다.


Dimensions and installation guidance of RP aluminum profile sensor


공통 액세서리-출력 시작/중지



Common Accessories-Start/Stop Output

주문 정보

주문 정보







Selection Guide Start Stop Output


Selection Guide of Analog Start-Stop Cable Fittings








포장 정보


항목설명어 릴/트 레이

pc/롤

G.WN.W

QTY/상자

패키지 크기
RH(P) 스타트 스톱 출력 세리스

RH(P) 스타트 스톱 출력 자기strictive Displacement Sensor


25~5500 mm 스트로크

정확성 컨트롤러 종속 (최소 5 μ m) 해상도

-40℃~+105℃ 작동 온도

IP67/IP65입니다







-kgs-kgs-pcs피우



오늘 데이터시트를 다운로드하여 모든 기술 사양을 확인하십시오.




모든 변위 센서 (All Displacement Sensor)

모델 효과적인 뇌졸중 인터페이스 전압 비선형 성 반복성 업 데이트 보호 학년 작업
온도 (℃) 		물질 충격 | 압력 데이터 시트 샘플
RB Flat Seris 50~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
