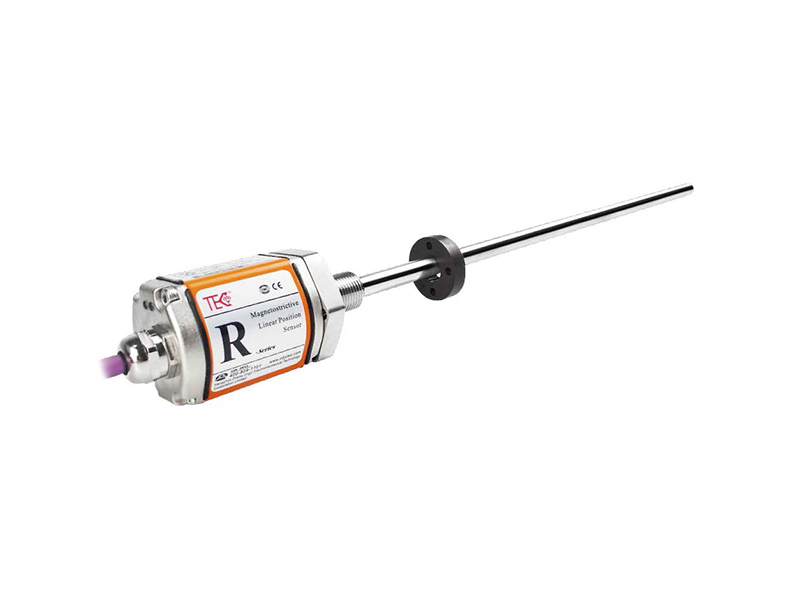

RH/RP CANBus 출력 Magnetostrictive Displacement Sensor

  • RH/RP CANBus 출력 Magnetostrictive Displacement Sensor
  • RH/RP CANBus 출력 Magnetostrictive Displacement Sensor
  • RH/RP CANBus 출력 Magnetostrictive Displacement Sensor
  • RH/RP CANBus 출력 Magnetostrictive Displacement Sensor

데이터 시트

발자국

RoHS

카탈로그

오늘 견적을 요청하십시오

맞춤 견적을 원하시면 아래 양식을 작성해 주십시오.즉각적인 지원이 필요하시면 언제든지 저희에게 연락하십시오: liya@epoch-electronic.com.

기술적인 데이터 주문 정보 모든 Moudles

DC-DC 전원 모듈

맞춤형 DC-DC 변환기 DC-DC 변환기를 탐색합니다

인 코 더 제품

Rotary Encoder 살펴보기

센서 제품

주파수 제어 (Frequency Control) 제품

관련 제품

기능

비접촉, 마모 방지 자기 협착 기술은 절대적인 선형 측정과 긴 서비스 수명을 제공합니다.

CANBus (CANopen) 디지털 출력은 고속, 실시간,다 자석 위치 피드백 및 원활한 산업 네트워크 통합을 지원합니다.

1 µ m까지 결의안의 한 초고 정밀도, < 0.01% 전면적인 비선형 성, 반복의 정확 성이 ± 1 µ m보다 낫다.

견고한 IP67 (RH) 및 IP65 (RP) 보호, 304 스테인레스 스틸 로드, 거친 환경을 위한 최대 35 MPa (연속)의 내압.

LED 상태 모니터링, 유연한 장착 (스레드 또는 프로파일) 및 다중 커넥터/케이블 옵션으로 설치 및 진단을 간소화할 수 있습니다.



RH/RP CANBus 출력 Magnetostrictive Displacement sender-product 파라미터


  • 입력

측정 데이터Position 자석 링
뇌졸중 길이25~5500 mm, 고객 요구에 따라 사용자 정의
측정 횟수 Number of measurements1~9




  • 출력

  • 조건을

인터페이스CANBus 시스템 프로토콜, IS0DIS11898자석 속도임의
CANopen

CIA 표준 DS-301V3.0인코더 프로파일

DS-406V3.1

보호 수준

IP67RH 스테인리스 스텔로드/IP65RP

알루미늄 프로필

전송 속도

최대 1Mbit/s

운영

온도

-40℃~+85℃
해상도1/2/5/10/20/50/100 μ m습도/이슬 점습도 90%, 결로 없음
비선형 성<0.01% 전면적인 택시, 최소 50 μ m충격 인덱스GB/T2423.5 100g (6ms)

반복

정확성

< ± 0.001%의 전체 규모, 최소 ± 1 μ m진동 인덱스GB/T2423.10 20g/10~2000Hz
업 데이트 시간

1KHz(범위 ≤1m)500Hz(1m< 범위 ≤2m)

250Hz(2m< 범위 ≤3m), 사용자 정의 가능

EMC 테스트

GB/T17626.2/3/4/6/8, Grade4/3/4/3/3,

클래스 A, CE 인증

이력< 10 μ m

온도 계수

< 15ppm/℃



  • 구조와 재료 (Structure and Material)

  • 전기 연결

RH

시리즈

실패 표시led 디스플레이가있는 전자 보관함 커버입력 전압20% + 24Vdc ±

전자 빈

알루미늄 합금현재 운영<80mA(범위에 따라 다름)

측정 로드

304 스테인레스 스틸극성 보호Max.-30Vdc

외관 압력

35MPa (연속)/70MPa (피크) 또는 350bar

(연속)/700bar (피크)

이 나와 보호Max.36Vdc

위치 자석

표준 자석 링 및 다양한 링 자석절연 저항> 10M Ω

RP

시리즈

전자 빈

알루미늄 합금절연 강도500V

측정 로드

알루미늄 합금

위치 자석

슬라이더 자석, 사각형 자석, 섹터 자석

마운트 스레드

형태


M18×1.5, M20×1.5, 3/4"-16UNF-3A

(사용자 정의)

설치

방향


어느 방향으로
발신 모드
케이블 콘센트 또는 커넥터

출력 특성-RH/RP CANBus 출력 Magnetostrictive Displacement Sensor

6-핀 커넥터로 연결 (시리즈 연결)


Connect by 6-pinconnector




LED 실시간 상태 모니터링 및 진단


슬레이브 스테이션으로서, CAN 출력 magnetostrictive displacement sensor는 버니어 자석의 변위 정보와 속도 정보를 버스를 통해 실시간으로 제어기에 업로드할 수 있습니다.CAN (ISO 11898) 프로토콜 표준을 준수하며, 최대 전송 속도는 1Mbit/s이다.

통합된 led (빨간색 또는 녹색)는 센서의 기본 상태 피드백 및 문제 해결 기능을 제공합니다.


녹색 빛에에에플래시

LED Real-time State Monitoring and Diagnosis


붉은 빛어플래시에에
함수정상적인 업무

자석은 다음을 떠납니다

Stroke 길이 범위


자석이 감지되지 않음프로그래밍 상태

설치 지침-RH/RP CANBus 출력 Magnetostrictive Displacement Sensor

RH 압력 방지 로드 센서의 치수 및 설치 안내


RH 시리즈 압력 방지 rodshell, 유압 시스템을 위한 내장 설치 설계, 압력 방지 35MPa 연속, 유연하고 간단한 설치 모드, 장착 스레드 형태 M18×1.5 또는 M20×1.5 또는 3/4"-16UNF-3A.

참고:그림에 표시된 측정 사용 불가 영역은이 영역의 센서의 출력 값이 0 이거나 신뢰할 수 없음을 나타냅니다.

이 제품의 헤드와 엔드 사용 불가 영역의 값은 각각 50.8mm와 63.5mm입니다.측정 비사용 영역의 값은 고객의 요구에 따라 적절히 수정할 수 있으며, 주문시 지적해 주시기 바랍니다.


Installation Instructions-RH/RP CANBus Output Magnetostrictive Displacement Sensor


RP 알루미늄 프로파일 센서의 치수 및 설치 안내


RP 시리즈 알루미늄 프로파일은 선형 운동 메커니즘의 스트로크 또는 위치 감지에 적합한 유연하고 간단한 외부 설치 모드를 제공하며, 유압 실린더의 외부 위치 감지에도 사용할 수 있습니다.

참고:그림에 표시된 측정 사용 불가 영역은이 영역의 센서의 출력 값이 0 이거나 신뢰할 수 없음을 나타냅니다.

이 제품의 헤드와 끝부분의 측정 불가 영역의 기본값은 각각 28mm와 66mm입니다.

이 측정 비사용 영역의 값은 customer&에 따라 적절히 수정할 수 있습니다#39;s 필요, 언제 지적해 주십시오 주문하다.

Dimensions and installation guidance of RP aluminum profile sensor



일반적인 액세서리-RH/RP CANBus 출력 Magnetostrictive Displacement Sensor


Common Accessories -RH/RP CANBus Output Magnetostrictive Displacement Sensor

참고:" 마그넷 링 셀렉션"을 참조하십시오마그넷 링 키트 및 기타 모델에 대한 자세한 내용은 해당 항목 참조.

배선 모드


센서가 커넥터 출력일 때 배선 모드에 대한 다음 표의 핀 정의를 참조하십시오;센서가 케이블 콘센트에 있는 경우 출력, 연결 모드에 대해 다음 표의 선 색상 정의를 참조하세요

Wiring mode


주문 정보

주문 정보



Selection Guide-CAN Bus Output

CAN Selection Guide-CAN Bus Output








포장 정보


항목설명어 릴/트 레이

pc/롤

G.WN.W

QTY/상자

패키지 크기
RH/RP 캔버스 세리스

RH/RP CANBus 출력 Magnetostrictive Displacement Sensor


25~5500 mm 스트로크

1/2/5/10/20/50/100 μ m 해상도

-40℃~+85℃ 작동 온도

IP67/IP65입니다







-kgs-kgs-pcs피우



오늘 데이터시트를 다운로드하여 모든 기술 사양을 확인하십시오.




모든 변위 센서 (All Displacement Sensor)

모델 효과적인 뇌졸중 인터페이스 전압 비선형 성 반복성 업 데이트 보호 학년 작업
온도 (℃) 		물질 충격 | 압력 데이터 시트 샘플
RS Waterproof Seris 50mm~5500mm Analog、SSI、CANopen、Start/Stop +24Vdc±20% < ± 0.01% of full scale, Min. ±50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RF Flexible Seris 500~7620mm，Up to 23 meters Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP65 / IP67 -40℃ ~ +85℃ Aluminum alloy GB/T2423.5 100g(6ms)
RD Split Seris 25~5500 mm Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +125℃ 304 stainless steel GB/T2423.5 100g(6ms)
RB Flat Seris 50~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
